Nissan Qashqai, Qashqai+2. ЗАМЕНА ПРОКЛАДКИ ВПУСКНОГО КОЛЛЕКТОРА ДВИГАТЕЛЯ HR16DE, MR20DE

Замена прокладки впускного коллектора показана на примере двигателя MR20DE, процесс замены прокладки двигателя HR16DE отличается незначительно.

Вам потребуются: пассатижи, торцовая головка «на 10», отвертка с плоским лезвием.

Резиновая прокладка установлена в канавки фланца впускного коллектора. При нарушении герметичности прокладки коллектора двигатель работает неровно («троит»), В этом случае необходимо заменить прокладку

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя», с. 68).

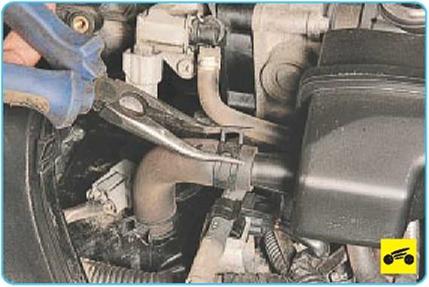

3. Сожмите пассатижами ушки хомута крепления шланга системы вентиляции картера двигателя, сдвиньте хомут по шлангу..

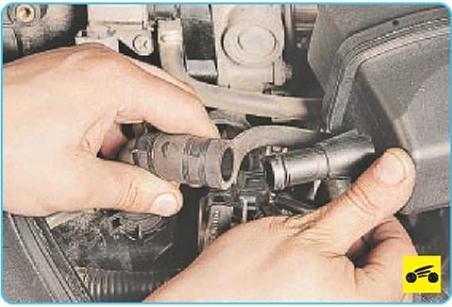

4. ...и отсоедините шланг от штуцера воздухоподводящего патрубка.

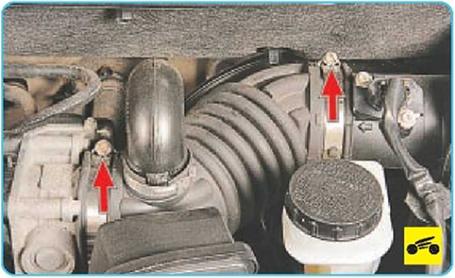

5. Ослабьте два хомута крепления воздухоподводящего патрубка...

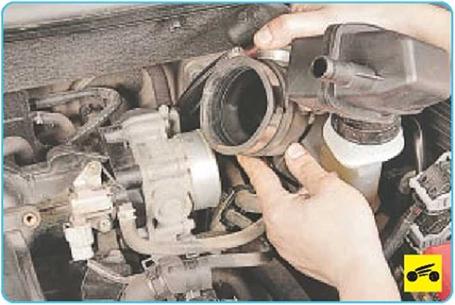

6. ...и снимите воздухоподводящий патрубок.

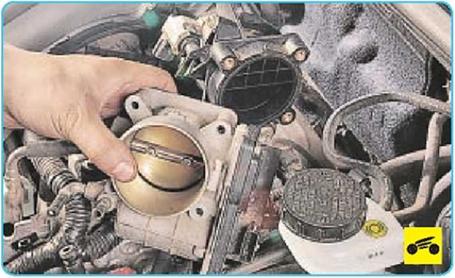

7. Снимите дроссельный узел (см. «Снятие и установка дроссельного узла», с. 124).

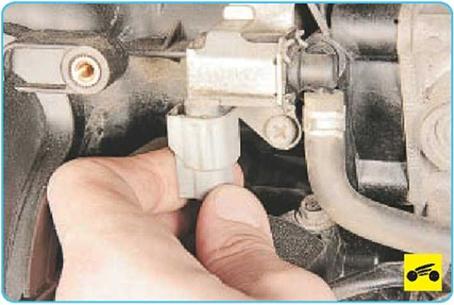

8. Нажмите на фиксатор колодки жгута проводов электромагнитного клапана продувки адсорбера...

9. ...и отсоедините колодку от клапана.

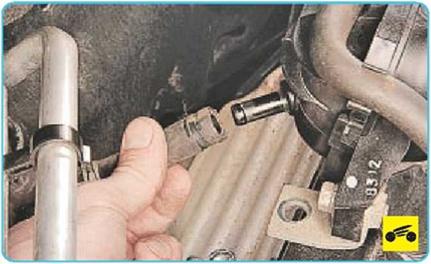

10. Сожмите пассатижами ушки хомута крепления шланга продувки адсорбера, сдвиньте хомут по шлангу и отсоедините шланг от штуцера клапана.

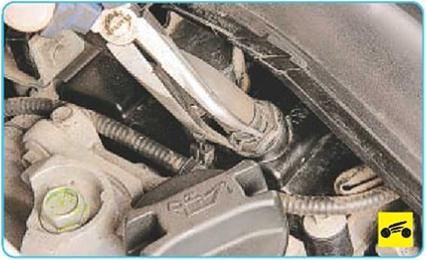

11. Сожмите пассатижами ушки хомута крепления шланга системы вентиляции картера двигателя, расположенного около маслоналивной горловины, сдвиньте хомут по шланп/..

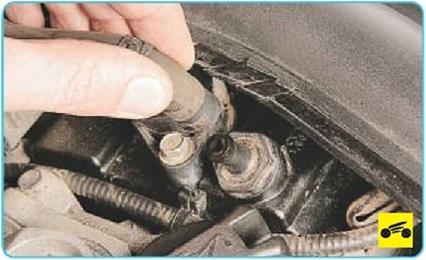

12. ...и отсоедините шланг от штуцера на крышке головки блока цилиндров.

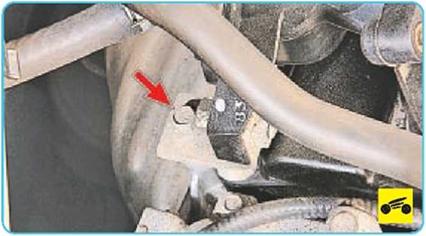

13. Выверните болт кронштейна правого заднего крепления впускного коллектора к головке блока цилиндров.

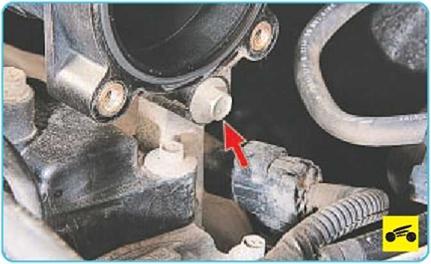

14. Выверните болт левого заднего крепления впускного коллектора к головке блока цилиндров, расположенного под дроссельным узлом.

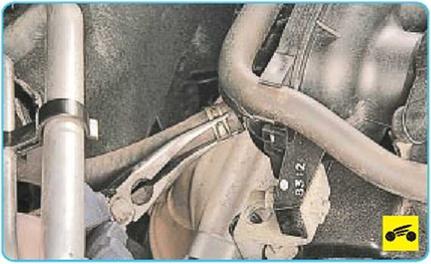

15. Сожмите пассатижами ушки хомута крепления шланга вакуумного усилителя тормозов, сдвиньте хомут по шлангу...

16. ...и отсоедините вакуумный шланг от штуцера впускного коллектора.

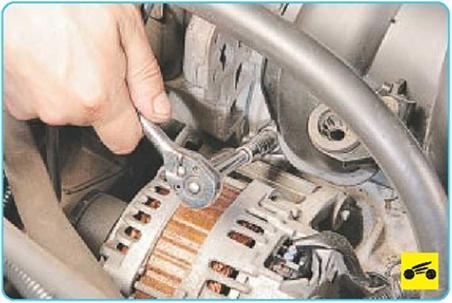

17. Выверните болт крепления кронштейна декоративного кожуха двигателя...

18. ...и снимите кронштейн.

19. Аналогично снимите второй кронштейн.

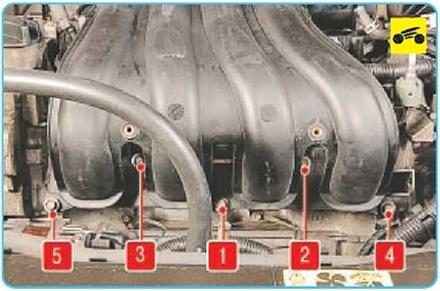

Рис. 5.16. Порядок выворачивания болтов крепления впускного коллектора двигателя

20. Выньте маслоизмерительный щуп.

21. Выверните болты крепления впускного коллектора к головке блока цилиндров в порядке, указанном на рис. 5.16...

22. ...и снимите впускной коллектор.

23. Извлеките прокладку впускного коллектора из паза фланца.

Рис. 5.17. Порядок затяжки болтов крепления впускного коллектора двигателя

24. Установите новую прокладку впускного коллектора.

Прокладка подлежит обязательной замене при каждом снятии впускного коллектора.

25. Болты крепления фланца впускного коллектора к головке блока цилиндров затяните моментом 27 Н-м в порядке, указанном на рис. 5.17.

Болты крепления задней части коллектора к головке блока цилиндров затяните моментом 19,6 Н-м.

26. Установите все детали в порядке, обратном снятию.
