Nissan Tiida. СНЯТИЕ И УСТАНОВКА УСИЛИТЕЛЯ ПАНЕЛИ ПРИБОРОВ

Вам потребуются: отвертки с плоским и крестообразным лезвием, торцовые ключи «на 10», «на 12».

1.         Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

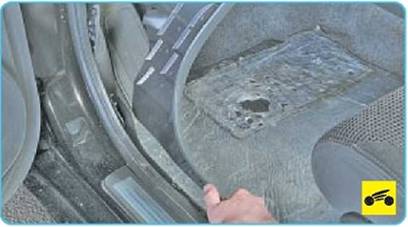

2.    Подденьте отверткой и, преодолевая сопротивление фиксаторов, снимите ни­жние облицовки передних стоек кузова.

3.    Снимите декоративную панель прибо­ров и ее основание (см. «Снятие и установка панели приборов», с. 247).

4.    Снимите блок управления электрообо­рудованием кузова (см. «Снятие и установ­ка блока управления электрооборудовани­ем кузова», с. 221).





5.


Подденьте отверткой фиксирующую скобу...

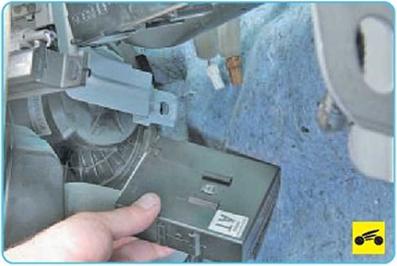

6. ...и снимите блок управления автома­тической трансмиссией с кронштейна.











7.    Отожмите фиксатор и отсоедините ко­лодку жгута проводов от электродвигателя воздухонагнетателя. Извлеките держатель колодки жгута проводов электродвигателя воздухонагнетателя.





8.    Извлеките держатель колодки жгута проводов из правого воздуховода.

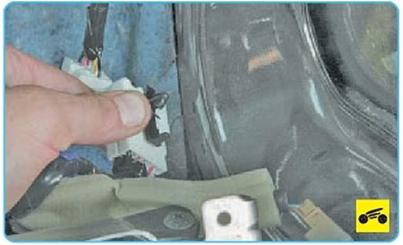

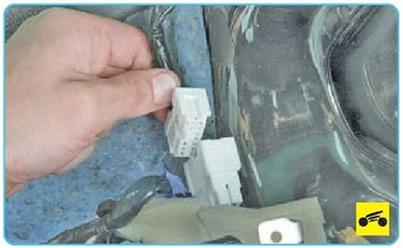

9. Отожмите фиксатор и разъедините со­единительные колодки жгута проводов.

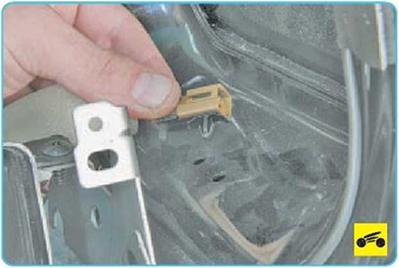

10.  Извлеките держатель колодки жгута проводов из отверстия в кузове.





11.  Отожмите фиксатор и разъедините колодки жгута проводов антенны системы интеллектуального ключа.





12.  Снимите правый воздуховод системы отопления, кондиционирования и вентиля­ции.



13.  Отожмите фиксаторы и разъедините соединительные колодки жгута проводов.

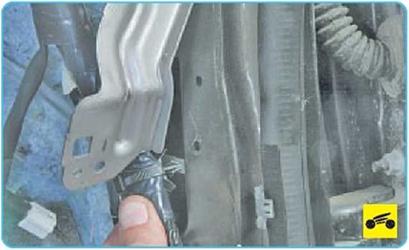

14.   Извлеките держатель колодки жгута проводов из отверстия в кронштейне.





15.   Отжав фиксатор, разъедините колод­ки жгута проводов антенны системы интел­лектуального ключа и снимите антенну.

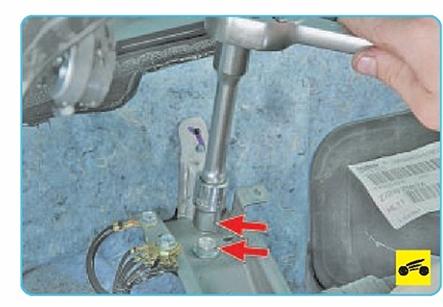

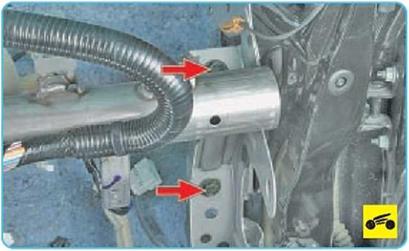

16.   Выверните два болта крепления уси­лителя декоративной панели приборов к кузову справа.





17.   Выверните два болта крепления кор­пуса отопителя к усилителю.

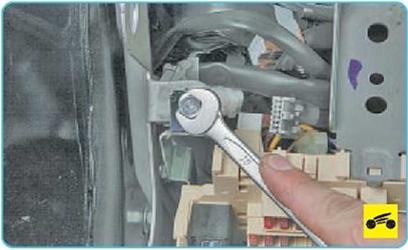

18.   Выверните болт крепления крон­штейна крепления монтажного блока.





19. Подденьте отверткой...

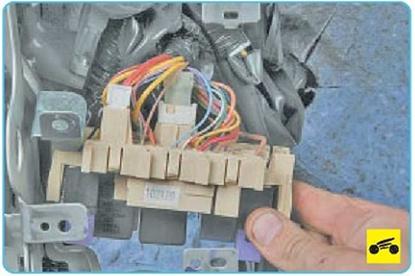

20.       ...и отведите в сторону монтажный блок.

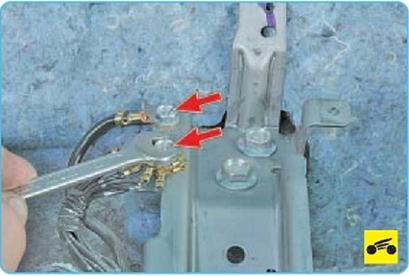

21.       Выверните два болта крепления «массовых» проводов слева...

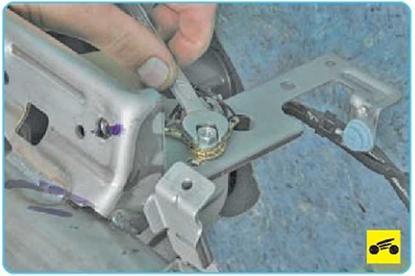

22.          ...и болт справа.

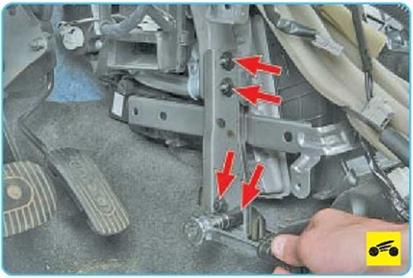

23. Выверните два болта крепления уси­лителя панели приборов слева.






24. Отверните четыре гайки крепления.






25. Выверните с двух сторон по три болта крепления усилителя панели приборов к передним стойкам кузова.

26. Приподнимите усилитель панели приборов вверх...











27.   ...выведите его из зацепления с крюч­ками и окончательно снимите.

28.   Установите усилитель панели прибо­ров и все ранее снятые детали в порядке, обратном снятию.
