Nissan Tiida. ПАНЕЛЬ ПРИБОРОВ

Панель приборов (рис. 11.1) представляет собой разборную конструкцию, состоящую из декоративной панели, основания декоративной панели и усилителя.

Основание декоративной панели - это формованная пластмассовая деталь, прикрепленная болтами к усилителю. К декоративной панели прикреплены контрольные приборы, органы управления автомобилем и системой отопления, кондиционирования и вентиляции; накладки, закрывающие узлы, расположенные под панелью приборов, или служащие для установки приборов и органов управления; сопла системы отопления и кондиционирования, вещевой ящик.

С обратной стороны к декоративной панели прикреплены воздуховоды системы отопления, кондиционирования и вентиляции.

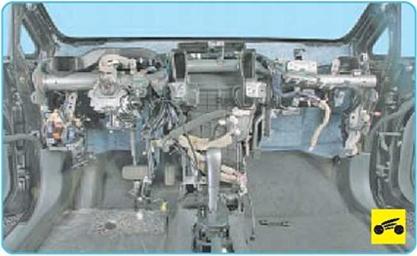

Усилитель состоит из стальной арматуры, к которой крепится рулевая колонка, жгуты проводов и приборы системы электрооборудования автомобиля. Усилитель, прикрепленный болтами к передним стойкам, щиту передка и основанию кузова, включен в силовую структуру кузова.

В панели приборов установлена подушка безопасности переднего пассажира. Неквалифицированное снятие панели приборов или ремонт отдельных ее узлов может вызвать неожиданное срабатывание подушки и привести к травмам.

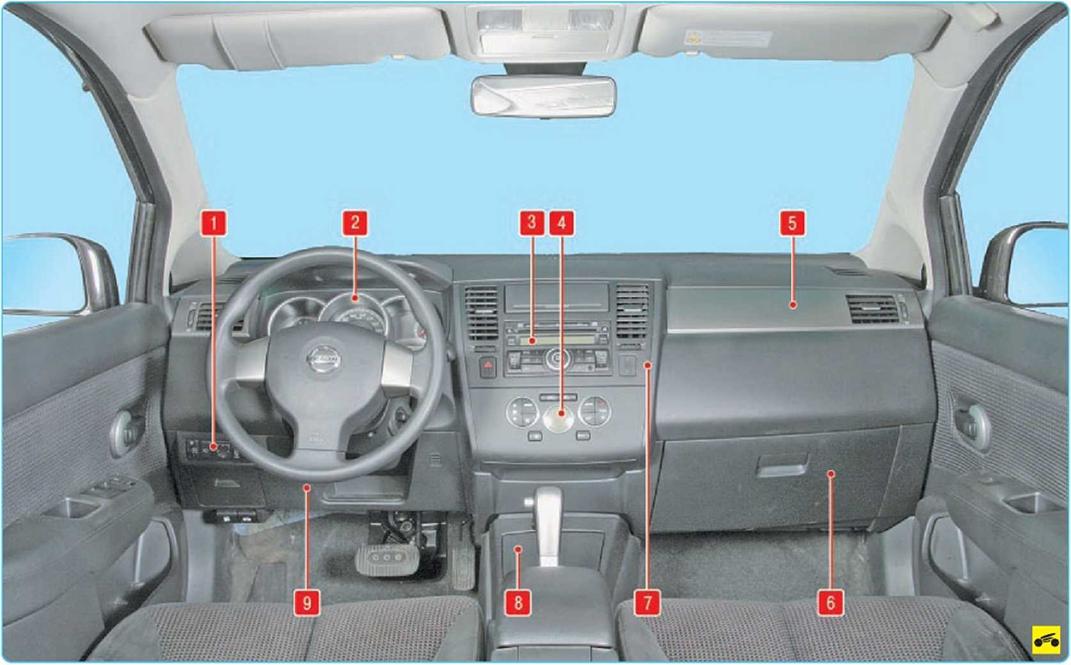

Рис. 11.1. Панель приборов: 1 - блок регуляторов электрокорректора света фар, привода наружных зеркал и выключателя омывателей фар; 2 - комбинация приборов; 3 - головное устройство аудиосистемы; 4 - блок управления системой отопления, кондиционирования и вентиляции; 5 - подушка безопасности пассажира; б - вещевой ящик; 7 - центральная накладка панели приборов; 8 - облицовка тоннеля пола; 9 - левая нижняя облицовка панели приборов
