Nissan Tiida. ПАНЕЛЬ ПРИБОРОВ

- режим сигнализации дальним све том фар.

Для сигнализации нажмите на рычаг переключателя по направлению к рулевому колесу;

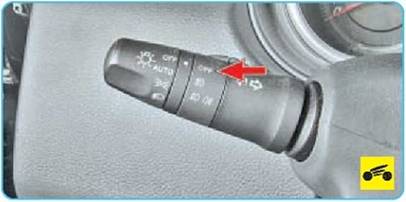

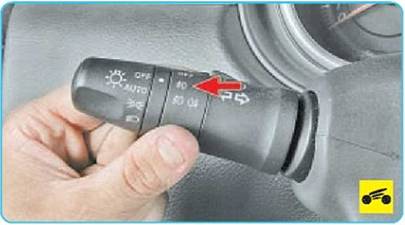

- режим включения противотуманных фар и заднего противотуманного фонаря.

Поворотное кольцо Б может занимать одно из трех положений:

OFF - все выключено;

- включены противотуманные фары, при этом в комбинации приборов загорается сигнализатор 23 (см. рис. 1.8);

- включены противотуманные фары и задний противотуманный фонарь, при этом в комбинации приборов дополнительно загораются сигнализаторы соответственно 23 и 17 (см. рис. 1.8).

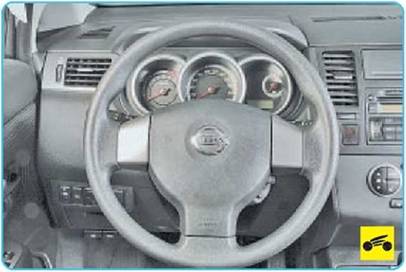

5 - рулевое колесо. На нем расположен выключатель звукового сигнала.

Для того чтобы включить звуковой сигнал, нажмите на любое место накладки рулевого колеса.

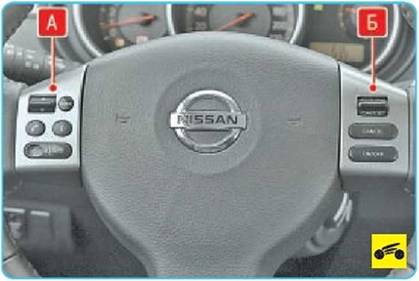

В зависимости от комплектации на рулевом колесе могут быть установлены блоки управления аудиосистемой А и круиз-кон- тролем Б.

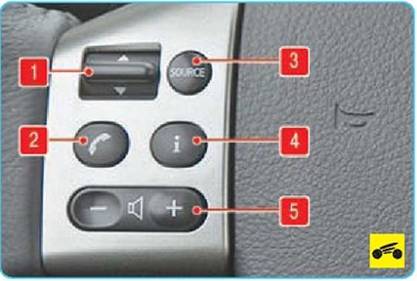

Блок управления аудиосистемой включает в себя следующие клавиши:

1 - выбора файла, поиска радиостанций или быстрого перемещения вперед или назад;

2 - управления телефоном;

3 - выбора файла или радиостанции;

4 - выбора режима работы аудиосистемы;

5 - регулятора уровня громкости.

А - установки скорости движения автомобиля;

Б - отмены установленной скорости движения автомобиля;

В - включения/выключения функции круиз-контроля.

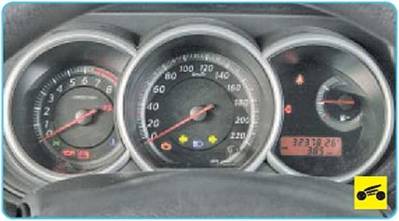

6 - комбинация приборов (подробнее см. «Комбинация приборов», с. 19).

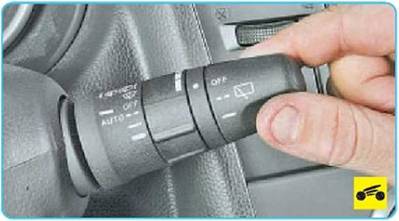

7 - рычаг управления стеклоочистителем и омывателем ветрового окна и окна двери задка (правый подрулевой переключатель) включает электрические цепи при включенном зажигании.

ПРИМЕЧАНИЕ

На автомобилях с кузовом седан поворотное кольцо Б на рычаге управления стеклоочистителем и омывателем ветрового окна отсутствует.

Перемещая рычаг вверх или вниз, можно установить его в следующие положения:

I - щетки стеклоочистителя совершают один цикл (нефиксированное положение);

II - стеклоочиститель выключен;

III - включен прерывистый режим работы стеклоочистителя (в зависимости от комплектации режим автоматического включения стеклоочистителя);

IV - включена первая скорость стеклоочистителя;

V - включена вторая скорость стеклоочистителя.

Интервал работы прерывистого режима регулируется поворотным кольцом А переключателя...

...крайнее верхнее положение - минимальный интервал, крайнее нижнее положение - максимальный интервал.

Перемещением рычага к рулевому колесу включают омыватель ветрового стекла (нефиксированное положение), одновременно включается и стеклоочиститель (в зависимости от комплектации одновременно включаются омыватели фар). При удерживании рычага в этом положении подается омывающая жидкость, при отпускании рычага щетки стеклоочистителя выполняют еще несколько циклов.

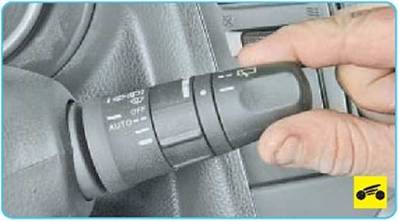

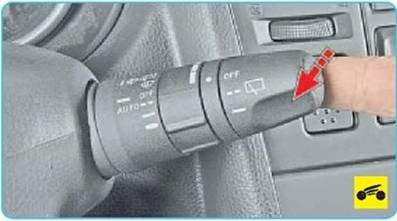

Режим работы стеклоочистителя и омыва- теля окна двери задка регулируется поворотным кольцом Б. Перемещая кольцо, можно установить его в следующие положения:

- стеклоочиститель выключен;

- включен прерывистый режим работы стеклоочистителя;

- стеклоочиститель включен.

Перемещением рычага от рулевого колеса включается омыватель стекла двери задка (нефиксированное положение), одновременно включается и стеклоочиститель. При удерживании рычага в этом положении подается омывающая жидкость, при отпускании рычага щетки стеклоочистителя выполняют еще несколько циклов.

8,11- центральные сопла системы отопления, кондиционирования и вентиляции салона. Предназначены для направления потока воздуха из отопителя, кондиционера и системы вентиляции (см. «Отопление, кондиционирование и вентиляция салона», с. 21).

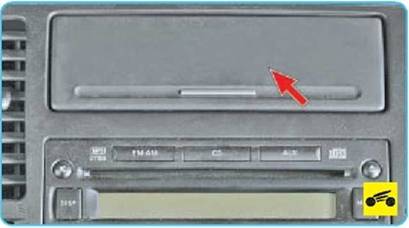

9 - вещевой отсек предназначен для хранения небольших предметов (см. «Вещевые ящики салона», с. 33).

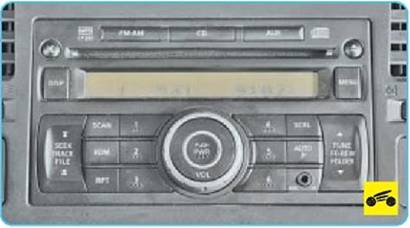

10 - головное устройство аудиосистемы (см. «Головное устройство аудиосистемы», с. 24).

ПРИМЕЧАНИЕ

В зависимости от комплектации на автомобиле может быть установлена навигационная система.

13 - вещевой ящик служит для хранения небольших предметов (см. «Вещевые ящики салона», с. 33).

14- сигнализаторы непристегнутого ремня безопасности и отключения подушки безопасности переднего пассажира. Сигнализатор А непристегнутого ремня безопасности загорается после включении зажигания и горит до тех пор. пока ремни безопасности не будут пристегнуты. Сигнализатор Б отключения подушки безопасности переднего пассажира загорается на несколько секунд после включения зажигания и гаснет. Сигнализатор горит постоянно при отключенной подушки безопасности переднего пассажира.

15 - блок управления системой отопления, кондиционирования и вентиляции (см. «Отопление, кондиционирование и вентиляция салона», с. 21).

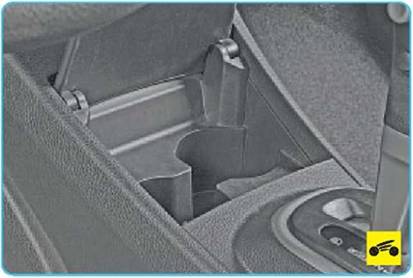

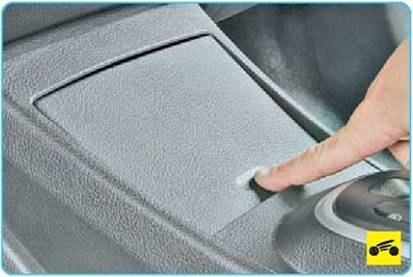

16- отсек для подстаканников.

...и крышка откинется вверх.

В вариантном исполнении в отсеке для подстаканников может быть установлена пепельница. Для открытия пепельницы потяните пальцем за выступ крышки пепельницы и откройте пепельницу. Для очистки пепельницы извлеките ее в сборе и очистите.

ПРЕДУПРЕЖДЕНИЕ

Используйте пепельницу только по прямому назначению - для окурков сигарет, сигар и т.д. Во избежание возгорания и последующего повреждения автомобиля не кладите в пепельницу обрывки бумаги, обертки конфет и прочие горючие материалы.

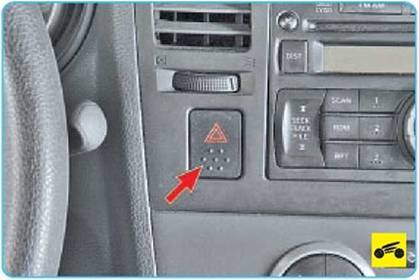

19 - выключатель аварийной сигнализации.

При нажатии на кнопку выключателя загораются мигающим светом все указатели поворота и установленные в комбинации приборов сигнализаторы. При повторном нажатии на клавишу сигнализация отключается.

20 - педаль привода дроссельной заслонки.

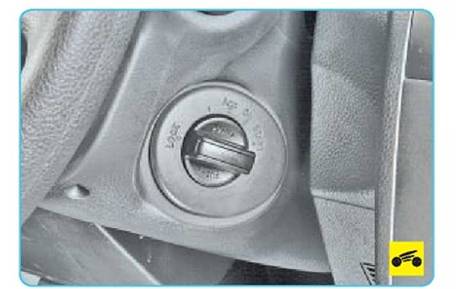

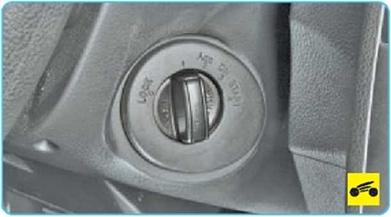

21 - выключатель (замок) зажигания.

Объединен с противоугонным устройством и приемной антенной иммобилизатора.

На автомобилях с системой Intelligent Key вместо замка зажигания установлен переключатель, которым включают зажигание и пускают двигатель. При этом ключ должен находиться в радиусе действия считывающего устройства

- LOCK (блокировка) - зажигание выключено, включено противоугонное устройство.

Для того чтобы извлечь ключ из замка зажигания автомобиля с механической коробкой передач, поверните ключ в положение «LOCK» и извлеките его из замка.

Не выключайте зажигание и не вынимайте ключ из замка во время движения: рулевое управление будет заблокировано и автомобиль станет неуправляемым.

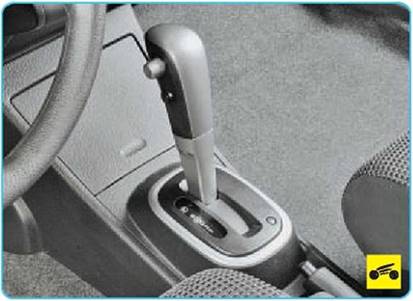

Для извлечения ключа из замка зажигания автомобиля с автоматической коробкой передач сначала переведите рычаг селектора управления коробкой передач в положение «Р» (стоянка), а затем поверните ключ в замке в положение «LOСК». Извлеките ключ из замка зажигания.

Для гарантированного блокирования вала рулевого управления поверните рулевое колесо вправо или влево до щелчка.

Для выключения противоугонного устройства вставьте ключ в замок зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните ключ (переключатель) в положение «I»;

- I - ключ не вынимается, рулевое управление разблокировано;

- ACC - зажигание выключено, ключ не вынимается, рулевое управление разблокировано, включены вспомогательные потребители электроэнергии;

- START - включены зажигание и стартер, ключ не вынимается, рулевое управление разблокировано. Это положение ключа нефиксированное, при отпускании ключ (переключатель) под действием усилия пружины возвращается в положение «ON».

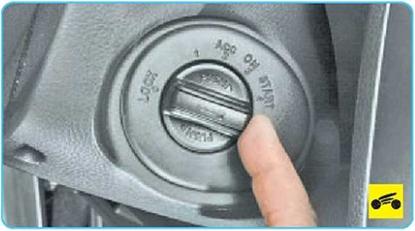

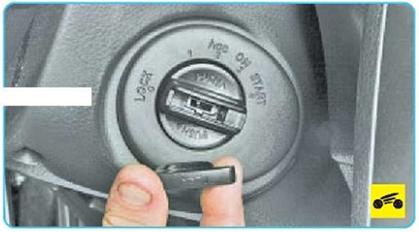

При необходимости на автомобиле с функцией Intelligent Key для пользования ключом выполните следующее:

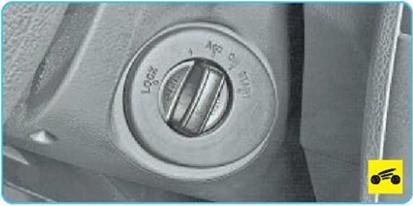

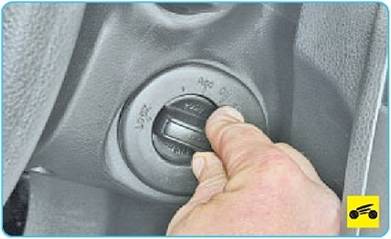

- подденьте крышку переключателя выключателя (замка) зажигания...

...и переведите ключ в нужное положение.

22 - педаль тормоза.

23 - рычаг блокировки положения рулевой колонки. На автомобиль установлена рулевая колонка, регулируемая по углу наклона и вылету. Перед поездкой отрегулируйте положение рулевого колеса так, чтобы было удобно управлять автомобилем и одновременно были хорошо видны приборы в комбинации (см. «Регулировка положения рулевого колеса», с. 30).

24 - выключатель системы курсовой устойчивости (ESP). В зависимости от комплектации устанавливают выключатель системы ESP. При нажатии на клавишу система отключается, а в комбинации приборов загорается сигнализатор. При повторном нажатии на клавишу или после выключения и повторного включения зажигания система включается и сигнализатор гаснет.
