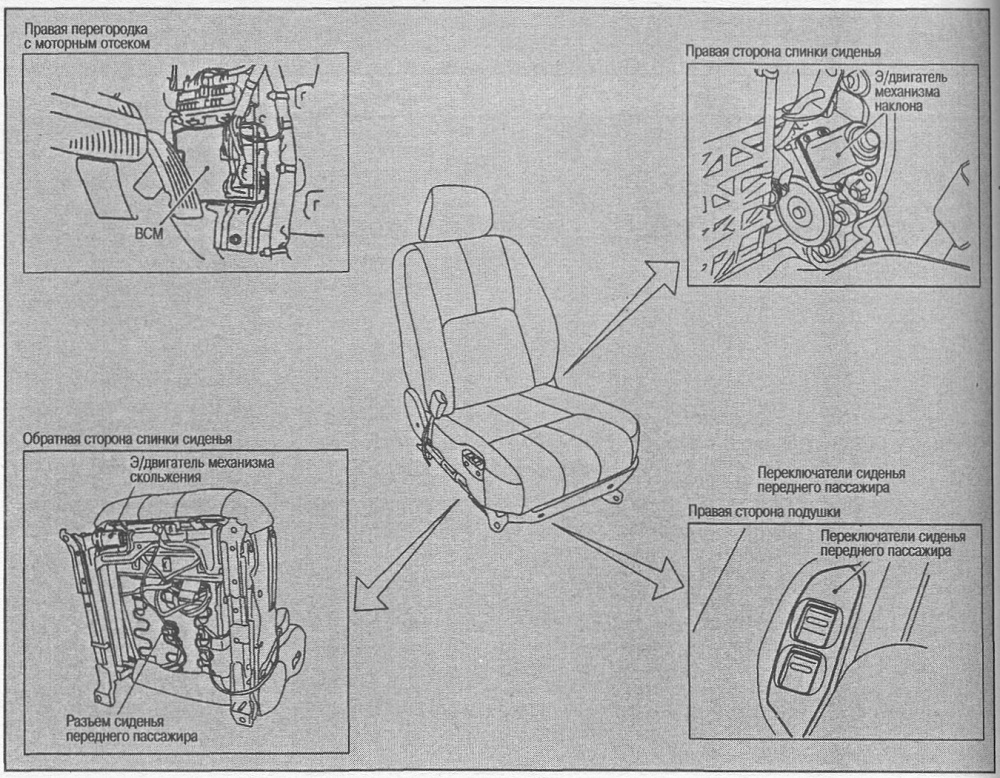

Nissan Skyline (V35). СИДЕНЬЕ ПЕРЕДНЕГО ПАССАЖИРА С ЭЛЕКТРОПРИВОДОМ

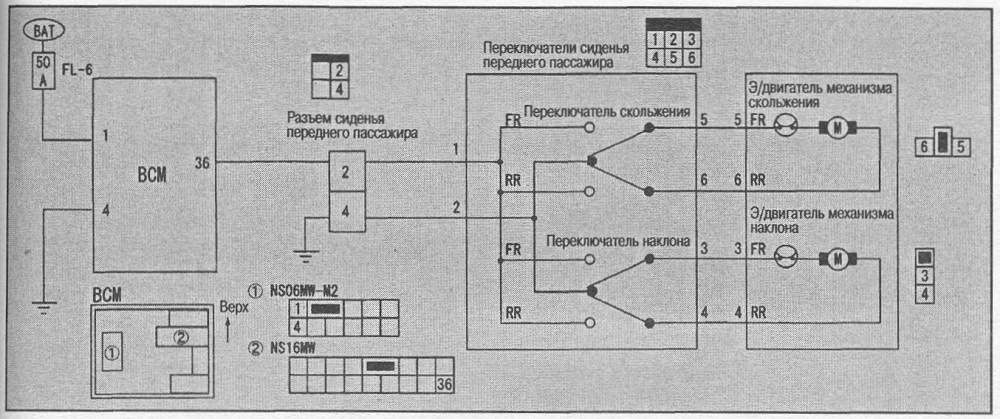

ЭЛЕКТРОСХЕМА
СТАНДАРТНЫЕ ВХОДНЫЕ/ВЫХОДНЫЕ СИГНАЛЫ СИДЕНЬЯ ПЕРЕДНЕГО ПАССАЖИРА С ЭЛЕКТРОПРИВОДОМ
|
№ контакта |
Сигнал |
Условия измерения |
Стандартное напряжение, V |
|
|
Ключ зажигания |
Действия/условия |
|||
|
1 |
Источник питания |
OFF |
— |
Прибл. 12 |
|
2 |
«Масса» |
OFF |
— |
Прибл. 0 |
|
3 |
Сигнал FR переключателя механизма наклона |
OFF |
Переключатель механизма наклона в положении FR |
Прибл. 12 |
|
В других положениях |
Прибл. 0 |
|||
|
4 |
Сигнал RR переключателя механизма наклона |
OFF |
Переключатель механизма наклона в положении RR |
Прибл. 12 |
|
В других положениях |
Прибл. 0 |
|||
|
5 |
Сигнал FR переключателя механизма скольжения |
OFF |
Переключатель механизма скольжения в положении FR |
Прибл. 12 |
|
В других положениях |
Прибл. 0 |
|||
|
6 |
Сигнал RR переключателя механизма скольжения |
OFF |
Переключатель механизма скольжения в положении RR |
Прибл. 12 |
|
В других положениях |
Прибл. 0 |
|||
СИДЕНЬЯ С ОБОГРЕВАТЕЛЯМИ (ЭЛЕКТРОСХЕМА)
