Nissan Skyline (V35). ПРИБОРНАЯ ПАНЕЛЬ (РАЗБОРКА И СБОРКА)

НАКЛАДКА А

1. Комбинация приборов
2. Переключатель управления наружными зеркалами заднего обзора
3. Накладка А

НАКЛАДКА С

1. Освободите защелки и снимите левую и правую центральные вентиляционные решетки.

2. Снимите блок дисплея с блоком аудиосистемы и переключатель аудио-визуальной системы и блока навигации с панелью управления в сборе.

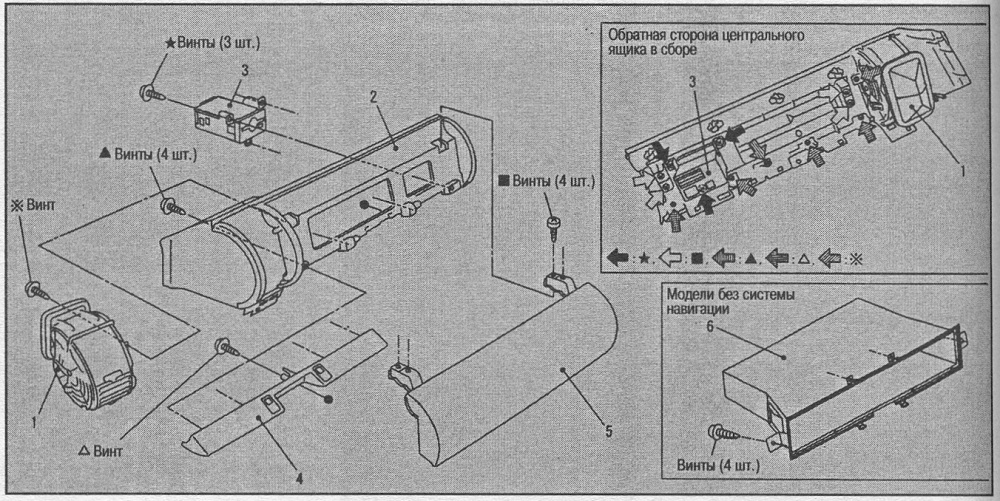

ЦЕНТРАЛЬНЫЙ ЯЩИК В СБОРЕ

1. Левая боковая вентиляционная решетка
2. Центральный ящик
3. Блок ЕТС

4. Нижняя крышка центрального ящика
5. Верхняя крышка центрального ящика
6. Карман

1. Открутите крепежные винты, освободите защелки и снимите левую боковую вентиляционную решетку.
2. Открутите крепежные винты и снимите блок ЕТС.

3. Открутите крепежные винты и снимите карман (модели без системы навигации).

4. Открутите крепежные винты и снимите верхнюю и нижнюю крышки центрального ящика.

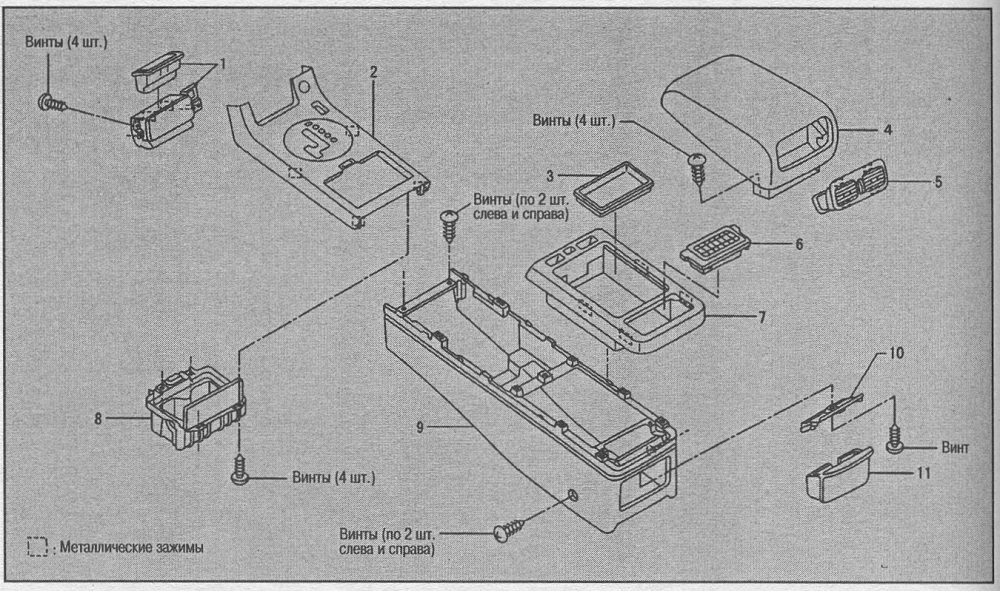

Консоль

1. Передняя пепельница
2. Отделка консоли (рычага селектора АКП)
3. Карман консоли

4. Крышка консоли
5. Задняя вентиляционная решетка
6. Накладка консоли
7. Поддон консоли

8. Держатель стаканов
9. Центральная консоль
10. Кронштейн пепельницы
11. Задняя пепельница

ОТДЕЛКА КОНСОЛИ

1. Открутите крепежные винты с перед-, него участка передней пепельницы
(с обратной стороны) и снимите ее.

2. Открутите крепежные винты с нижнего участка держателя стаканов (с обратной стороны) и снимите его.

ЦЕНТРАЛЬНАЯ КОНСОЛЬ

1. Снимите накладку консоли.

2. Открутите крепежные винты и снимите крышку консоли.

3. Снимите металлические зажимы и снимите заднюю вентиляционную решетку с крышки консоли.

4. Снимите пепельницу.

5. Открутите крепежные винты и снимите кронштейн пепельницы.

6. Снимите металлические зажимы с обратной стороны и снимите поддон консоли.
