Nissan Skyline (V35). СНЯТИЕ И УСТАНОВКА КОМПОНЕНТОВ ABS

ДАТЧИК ОБОРОТОВ КОЛЕС

СНЯТИЕ

Внимание:

• Старайтесь не поворачивать датчики во время установки. Кроме того, не тяните за электропроводку во время извлечения датчика.

• Не повредите кромку датчика и зубья сигнального диска. Чтобы не повредить э/проводку датчика во время снятия ступиц передних или задних колес, в первую очередь снимите датчик.

УСТАНОВКА

Затяните болты и гайки с требуемым усилием. Обратите внимание на следующее.

• Проверьте установочную поверхность датчика и внутреннюю поверхность установочного отверстия датчика на загрязнение, поверхность сигнального диска на наличие металлических и других посторонних частиц. При необходимости очистите соответствующие компоненты.

• Во время установки переднего датчика полностью вдавите три резиновые втулки (2 шт. в кронштейн амортизатора, 1 шт. в панель кузова). Не перекрутите э/проводку.

Если смотреть с передней стороны автомобиля, должна быть видна белая линия на э/проводке.


БЛОК УПРАВЛЕНИЯ VDtyTCS/ABS

СНЯТИЕ

1. Снимите нижнюю секцию приборной панели со стороны водителя (см. гл. КУЗОВ).

2. Снимите крышку рулевой колонки (см. гл. РУЛЕВОЕ УПРАВЛЕНИЕ).

3. Снимите блок управления VDC/TCS/ ABS.
УСТАНОВКА

Устанавливайте в порядке, обратном снятию.

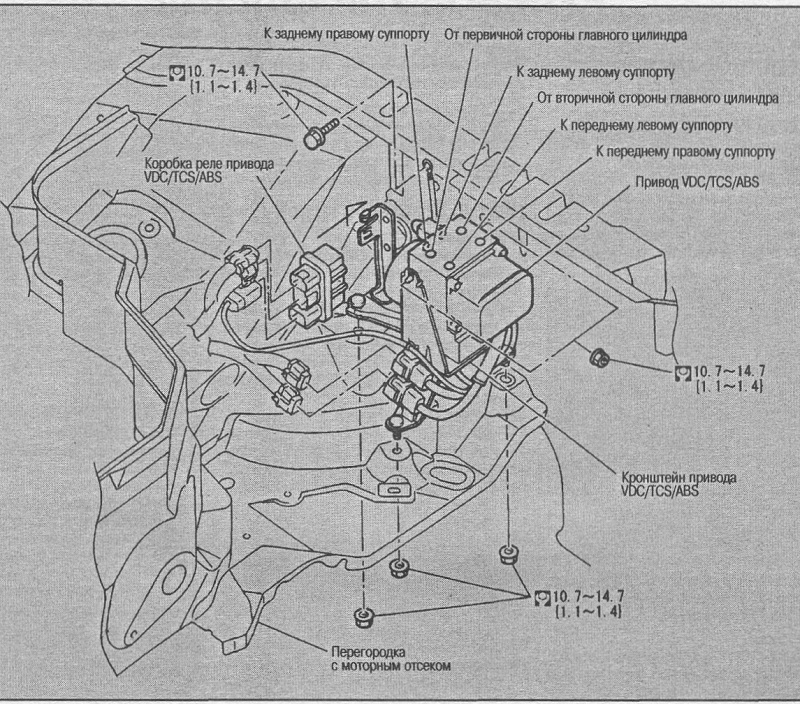

ПРИВОД VDC/TCS/ABS

СНЯТИЕ И УСТАНОВКА

Внимание:

• Отсоедините контакты аккумулятора.

• Для отсоединения тормозных трубок пользуйтесь накидным ключом. Не повредите накидные гайки и тормозные трубки. Подключение трубок проводите также при помощи накидного ключа.

• Во время снятия и установки привода не держитесь за э/проводку.

• После установки выполните прокачку гидравлического контура (см. выше).

• Надежно затяните контакт «массы».



СИГНАЛЬНЫЕ ДИСКИ

СНЯТИЕ

Передняя сторона

Сигнальные диски не подлежат разборке, поэтому заменяйте вместе с подшипником ступицы в сборе (см. гл. ПЕРЕДНЯЯ И ЗАДНЯЯ ПОДВЕСКА) (FAS). Задняя сторона

• Снимите ротор датчика оборотов заднего колеса следующим образом.

• Снимите боковой фланец (см. гл. ПРИВОДНЫЕ ВАЛЫ И ДИФФЕРЕНЦИАЛ) (PDF).

• При помощи специнструмента и съемника снимите сигнальный диск с бокового фланца.

УСТАНОВКА
Передняя сторона

Сигнальные диски не подлежат разборке, поэтому заменяйте вместе с подшипником ступицы в сборе (см. гл. ПЕРЕДНЯЯ И ЗАДНЯЯ ПОДВЕСКА) (FAS). Задняя сторона

• Установите сигнальный диск следующим образом.

• При помощи выколоток (специн-струменты) запрессуйте сигнальный диск в боковой фланец.

ДАТЧИК УГЛОВОЙ СКОРОСТИ / G-ДАТЧИК БОКОВОГО УСКОРЕНИЯ

СНЯТИЕ

1. Снимите центральную консоль (см. гл. КУЗОВ).

2. Отсоедините разъем э/проводки.

3. Открутите крепежные болты и снимите датчик угловой скорости/G-датчик бокового ускорения.'

УСТАНОВКА

Устанавливайте в порядке, обратном снятию.

Внимание: Не роняйте датчик угловой скоростиДЗ-датчик бокового ускорения.
