ОПИСАНИЕ

Если в системе возникает неисправность, на комбинации приборов загораются контрольная лампа ABS и индикатор VDC OFF. В этом случае перемкните на «массу» контакт N98 диагностического разъема DDL2, установленного в приборной панели. При этом система переключится на режим самодиагностики и начнет мигать индикатор SLIP.

ПРОЦЕДУРА САМОДИАГНОСТИКИ

1. Перед выполнением процедуры самодиагностики выясните все обстоятельства, при которых проявляется неисправность.

2. Совершите поездку со скоростью более 30 км/ч в течение приблизительно одной минуты и убедитесь, что нет других неисправностей.

3. Остановите автомобиль и поверните ключ зажигания в положение OFF.

4. Перемкните контакт №8 диагностического разъема DDL2 на «массу».

5. Поверните ключ зажигания в положение ON и запустите режим самодиагностики.

Внимание:

• При проведении самодиагностики проверочный контакт должен быть перемкнут на «массу». Не нажимайте на педаль тормоза (самодиагностика не запустится). Не запускайте двигатель (самодиагностика не запустится).

• Если индикатор SLIP не начинает мигать, проверьте цепь питания и цепь «массы» блока управления VDC/TCS/ABS.

6. После запуска режима самодиагностики приблизительно через 3 секунды начинает мигать индикатор SLIP и отображать код неисправности.

Внимание: Если индикатор SLIP не начинает мигать, проверьте цепь питания и цепь «массы» блока управления VDC/TCS/ABS.

Примечание: Индикация прекращается через 5 минут. Однако при повторном повороте ключа зажигания из положения OFF в положение ON, индикация возобновляется.

7. Определите участок, где возникла неисправность, по коду (см. таблицу). Устраните неисправность.

8. После устранения неисправности сотрите коды неисправностей из памяти блока управления (см. ниже).

9. Запустите режим самодиагностики и убедитесь, что коды стерты.

10. Уберите перемычку с проверочного контакта и «массы» и завершите режим самодиагностики.

11. Совершите поездку со скоростью более 30 км/ч в течение прибл. 1 минуты и убедитесь, что контрольная лампа ABS, индикаторы VDC и SLIP не загораются.

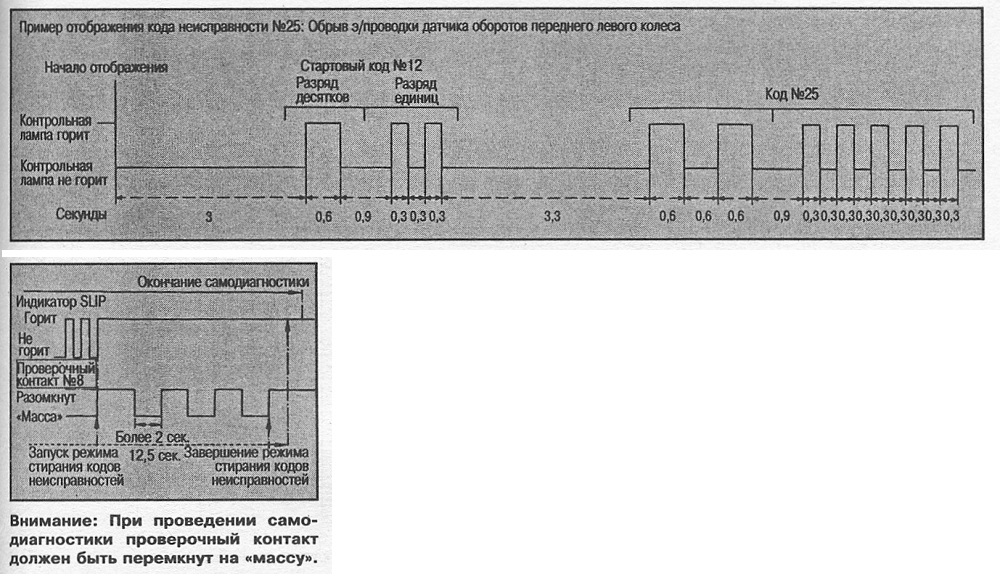

КАК СЧИТЫВАТЬ КОДЫ НЕИСПРАВНОСТЕЙ

• Номер кода (десятки и единицы) определяется путем подсчета количества миганий индикатора SLIP (см. ниже).

• Когда одновременно обнаруживаются несколько неисправностей, могут быть сохранены до трех кодов неисправностей. Самая последняя обнаруженная неисправность будет отображаться первой.

• Индикация начнется со стартового кода №12. После этого появляются максимум три кода неисправностей в порядке от последнего до первого. Затем индикация повторяется, начиная со стартового кода №12.

• Если неисправностей нет, циклично отображается только стартовый код №12.

КАК СТЕРЕТЬ КОДЫ НЕИСПРАВНОСТЕЙ

1. Поверните ключ зажигания в положение ON и запустите двигатель.

2. Совершите поездку со скоростью более 30 км/ч в течение приблизительно 1 минуты и убедитесь, что нет неисправностей других компонентов.

3. Остановите автомобиль и поверните ключ зажигания в положение OFF.

4. Перемкните контакт №8 диагностического разъема DDL2 на «массу».

5. Поверните ключ зажигания в положение ON и запустите режим самодиагностики.

Не нажимайте на педаль тормоза и не запускайте двигатель.

6. После запуска режима самодиагностики приблизительно через 3 секунды начинает мигать индикатор SUP и отображать код неисправности.

Внимание: Если индикатор SLIP не начинает мигать, проверьте цепь питания и цепь «массы» блока управления VDC/TCS/ABS.

Примечание: Индикация прекращается через 5 минут. Однако при повторном повороте ключа зажигания из положения OFF в положение ON, индикация возобновляется.

7. После запуска режима самодиагностики уберите перемычку с проверочного контакта и «массы». При этом запустится режим очистки памяти.

8. После запуска режима стирания менее трех раз подряд в течение 12,5 секунд замкните на массу проверочный контакт (продолжитель-

ность одного замыкания не менее 2-х секунд).

9. После последнего размыкания перемычки содержимое памяти стирается, режим самодиагностики завершается.

10. Повторно запустите самодиагностику и убедитесь, что коды неисправностей стерты.
Примечание: Отображается только
стартовый код №12.
11. Уберите перемычку контакта №8 диагностического разъема DDL2 на «массу» и завершите процедуру стирания.

12. Перемкните контакт №8 диагностического разъема DDL2 на «массу», совершите поездку со скоростью более 30 км/ч в течение приблизительно 1 минуты и убедитесь, что контрольная лампа и индикаторы не горят.

13. Поверните ключ зажигания в положение OFF.
