Митсубиси Паджеро спорт. ГЕНЕРАТОР

ОСОБЕННОСТИ КОНСТРУКЦИИ

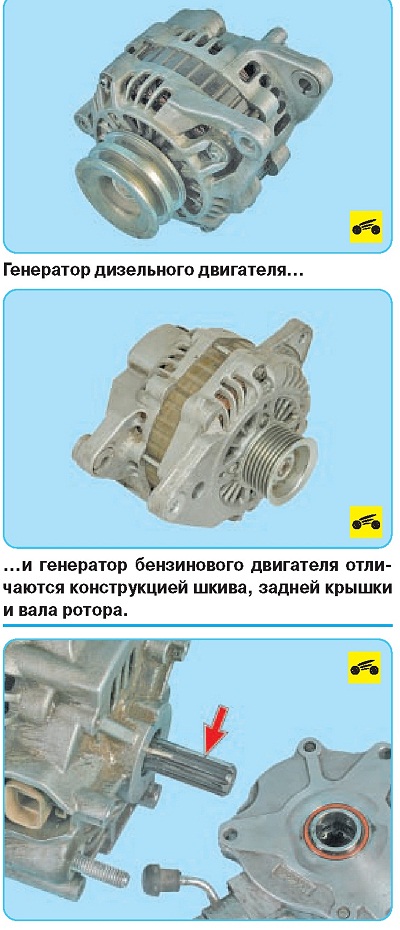

На автомобили устанавливают трехфазные генераторы переменного тока с электромагнитным возбуждением, со встроенными выпрямительным блоком и электронным регулятором напряжения. На валу генератора расположены крыльчатка вентилятора и приводной шкив спереди...
...и вакуумный насос сзади.

В конструкции генератора на бензиновом двигателе вакуумный насос отсутствует.

Вал установлен на подшипниках закрытого типа, не требующих дополнительной смазки в течение всего срока службы. Вал приводится во вращение от шкива коленчатого вала двумя клиновыми ремнями на дизельном двигателе, или поли-клиновым ремнем - на бензиновом двигателе.
ПРИМЕЧАНИЕ

В задней удлиненной части вала ротора генератора дизельного двигателя предусмотрены шлицы для привода вакуумного насоса. В остальном конструкция генераторов дизельного и бензинового двигателей идентична.

Рис. 10.6. Детали генератора бензинового двигателя: 1 - гайка крепления шкива; 2 - шкив; 3 - винт крепления прижимной пластины подшипника; 4 - стяжной болт; 5 - крышка со стороны привода; б -подшипник со стороны привода; 7 - прижимная пластина подшипника; 8 - ротор; 9 - контактные кольца; 10 - гайка контактного болта; 11 -изоляционная втулка; 12 - крышка со стороны контактных колец; 13 -выпрямительный блок; 14 - уплотнительная прокладка; 15 - щетка; 16 - щеткодержатель с регулятором напряжения; 17 - накладка; 18 -винты крепления щеткодержателя; 19 - статор

Крышки 5, 12 и статор 19 (рис. 10.6) стянуты четырьмя болтами 4. Вал ротора 8 вращается в шариковых подшипниках закрытого типа (показан только подшипник 6 со стороны привода, подшипник со стороны контактных колец и крышка 12 представляют собой неразборный узел), не требующих дополнительной смазки в течение всего срока службы.

Статор генератора снабжен трехфазной обмоткой, выполненной по схеме «звезда» (фазные обмотки имеют общую точку); другие выводы фазных обмоток соединены с выпрямительным блоком 13.

Обмотка возбуждения расположена на роторе 8 генератора. Выводы обмотки воз-буждения припаяны к двум медным контактным кольцам 9, установленным на валу ротора. Питание к обмотке возбуждения подается через две контактные щетки 15 и контактные кольца.

Контактные щетки расположены в щеткодержателе 16, скомбинированном в одном корпусе с регулятором напряжения.

Схема соединений генератора показана на рис. 10.7.

ПОЛЕЗНЫЙ СОВЕТ

В последнее время появилось много фирм, специализирующихся на ремонте импортных стартеров и генераторов. У них можно провести диагностику неисправного узла, приобрести запчасти для любой модели генератора (стартера), получить квалифицированную консультацию. Если вы не уверены, что можете отремонтировать генератор (стартер) самостоятельно, есть смысл обратиться в такую фирму, где ремонт этих узлов выполнят быстро, с хорошим качеством и, как правило, по доступной цене. Однако на автомобилях с большим пробегом часто бывает выгоднее заменить узел в сборе новым, чем заменять вышедшие из строя детали.
