Митсубиси Паджеро спорт. СНЯТИЕ И УСТАНОВКА МОНТАЖНЫХ БЛОКОВ

Вам потребуются: отвертка с плоским лезвием, ключ «на 10».

Для снятия монтажного блока предохранителей, расположенного в салоне автомобиля, выполните следующее.

1. Отсоедините провода от клеммы «минус» аккумуляторной батареи.
2. Снимите нижнюю часть панели приборов (см. «Снятие и установка рулевой колонки», с. 181).

7. Отсоедините три колодки жгутов проводов от наружной панели монтажного блока.

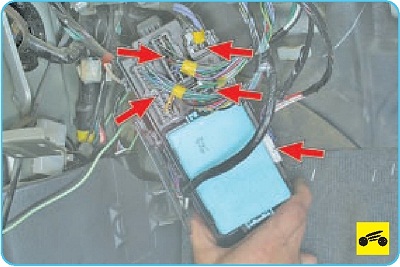

8. Разверните монтажный блок и отсоедините колодки жгутов проводов от его задней панели.

9. Извлеките монтажный блок из места установки.

10. Установите монтажный блок в порядке, обратном снятию.



Для снятия блока ETACS выполните следующее.

3. Преодолевая сопротивление разъемного соединения, извлеките блок управления электрооборудованием автомобиля (ETACS).

Блок управления электрооборудованием автомобиля - ETACS (Electronic Total Automobile Control System) управляет компонентами электрооборудования автомобиля: световыми приборами, стеклоочистителем и омыва-телем ветрового окна, обогревом заднего стекла, стеклоподъемниками, наружными зеркалами заднего вида, охранной сигнализацией, системой централизованного управления замками дверей (в том числе осуществляет дистанционное управление) и пр.
4. Установите блок ETACS в порядке, обратном снятию.

В связи с большим количеством одиночных проводов, присоединяемых к монтажному блоку, расположенному в моторном отсеке, и потребностью в специальной карте их расположения, работу по снятию и установке монтажного блока проводите на специализированной станции технического обслуживания.
