Митсубиси Паджеро спорт. СЦЕПЛЕНИЕ
ОСОБЕННОСТИ КОНСТРУКЦИИ
На автомобили Mitsubishi Pajero Sport, оснащенные механической коробкой
передач, устанавливают сухое однодисковое сцепление с центральной
диафрагменной пружиной.
Сцепление расположено между двигателем и коробкой передач и
предназначено для разъединения и соединения двигателя и первичного вала
коробки передач.
Сцепление состоит из ведомого (фрикционного) диска, кожуха сцепления с
нажимным диском и диафрагменной пружиной, механизма выключения
сцепления.
Нажимной диск смонтирован в стальном штампованном кожухе 3 (рис. 6.1),
прикрепленном шестью болтами к маховику 1 двигателя. Ведомый диск 2
установлен на шлицах первичного вала коробки передач и зажат
диафрагменной пружиной 4 между маховиком и нажимным диском.
Подшипник 2 (рис. 6.2) выключения сцепления
установлен на направляющей втулке 3, запрессованной в картер 1
сцепления, и перемещается по втулке вилкой 4, которую в свою очередь
приводит в действие рабочий цилиндр гидропривода выключения сцепления.
Гидравлический привод выключения сцепления состоит...
...из главного цилиндра, установленного в моторном отсеке на щите
передка...
...рабочего цилиндра, установленного на картере
коробки передач, трубопровода, соединяющего главный и рабочий цилиндры
привода выключения сцепления, а также педали сцепления. В исходное
положение педаль возвращается пружиной.
На главном цилиндре привода выключения сцепления установлен бачок. В
гидроприводе выключения сцепления используется тормозная жидкость.
Предусмотрена регулировка привода выключения сцепления в эксплуатации.

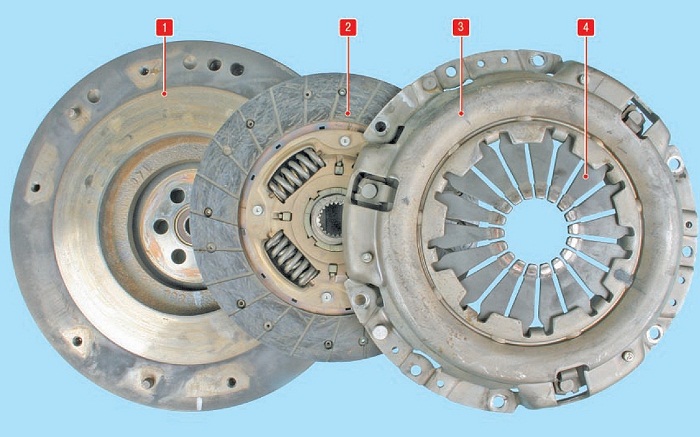

Рис. 6.1. Сцепление: 1 - маховик; 2 - ведомый диск; 3 - кожух сцепления с нажимным диском; 4 - диафрагменная пружина

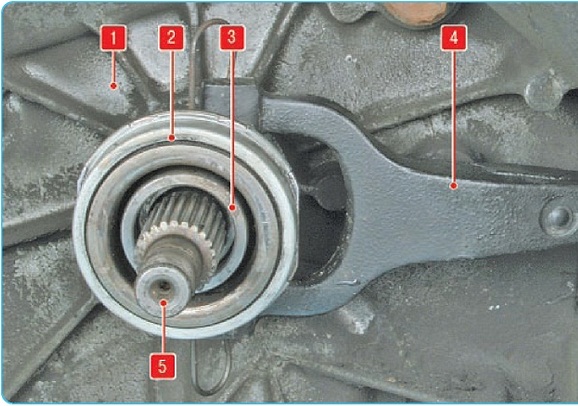

Рис 6.2. Механизм выключения сцепления: 1 - картер сцепления; 2 - подшипник выключения сцепления; 3 - направляющая втулка подшипника выключения сцепления; 4 - вилка выключения сцепления; 5 - первичный вал коробки передач
Митсубиси Паджеро спорт. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ СЦЕПЛЕНИЯ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
|
Причина неисправности |
Способ устранения |
|
Неполное выключение сцепления (сцепление «ведет») |
|
|
Уменьшен полный ход педали сцепления
|
Отрегулируйте привод выключения сцепления |
|
Коробление ведомого диска (торцовое биение более 0,5 мм)
|
Замените ведомый диск в сборе |
|
Неровности на поверхностях фрикционных накладок
|
То же |
|
ведомого диска
|
|
|
Ослабление заклепок или поломка фрикционных накладок ведомого диска
|
» |
|
Заедание ступицы ведомого доска на шлицах
|
Очистите шлицы, покройте смазкой ЛСЦ-15. |
|
первичного вала коробки передач |
Если причиной заедания является смятие или износ шлицев, то замените первичный вал или ведомый диск
|
|
Воздух в системе гидропривода
|
Прокачайте систему |
|
Утечка жидкости из главного или рабочего цилиндра привода выключения сцепления
|
Замените главный или рабочий цилиндр |
|
Ослабление заклепок крепления нажимной пружины
|
Замените нажимной доек в сборе |
|
Перекос или коробление нажимного доска
|
То же |
|
Неполное включение сцепления (сцепление буксует) |
|
|
Повышенный износ или пригорание фрикционных накладок ведомого доска
|
Замените ведомый доек в сборе |
|
Замасливание фрикционных накладок ведомого доска, поверхностей маховика и нажимного доска
|
Замените ведомый диск в сборе, устраните причины замасливания дисков |
|
Повреждение или заедание привода выключения сцепления |
Устраните неисправности, вызывающие заедание |
|
Рывки при работе сцепления |
|
|
Заедание ступицы ведомого доска на шлицах первичного вала |
Очистите шлицы, смажьте смазкой ЛСЦ-15. Если причиной заедания является смятие или износ шлицев, то при необходимости замените первичный вал или ведомый диск
|
|
Поломка или снижение упругости пружин демпфера ведомого доска
|
Замените ведомый диск в сборе |
|
Замасливание фрикционных накладок ведомого доска, поверхностей маховика и нажимного доска
|
Тщательно промойте уайт-спиритом замасленные поверхности и устраните причину замасливания дисков |
|
Заедание в механизме привода выключения сцепления
|
Замените деформированные детали. Устраните причины, вызывающие заедание |
|
Повышенный износ фрикционных накладок ведомого доска
|
Замените ведомый диск |
|
Ослабление заклепок фрикционных накладок ведомого доска
|
То же |
|
Повреждение поверхности или коробление нажимного доска
|
Замените нажимной диск в сборе |
|
Повышенный шум при выключении сцепления |
|
|
Износ, повреждение или утечка смазки из подшипника выключения сцепления
|
Замените подшипник |
|
Повышенный шум при включении сцепления |
|
|
Поломка пластин, соединяющих нажимной доек с кожухом |
Замените нажимной доек в сборе |
