Митсубиси Лансер 9.
Электросхема - Приборы света заднего хода

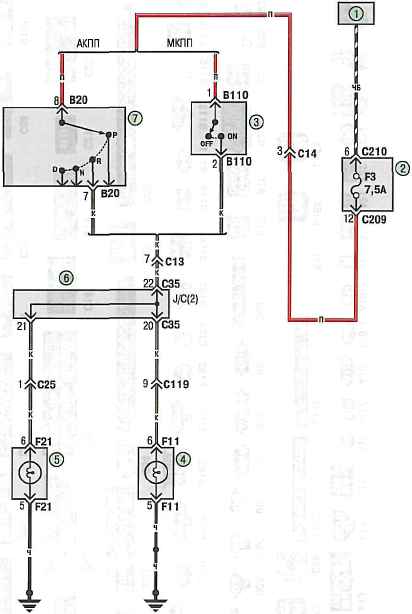

Схема 20. Приборы
света заднего хода:1
- выключатель (замок) зажигания (положение IG1); 2 -
монтажный блок реле и предохранителей в салоне; 3 -
выключатель света заднего хода, установленный на картере
коробки передач (на автомобилях с механической коробкой
передач); 4 - лампа света заднего ходавправом
заднем фонаре; 5 - лампа света заднего хода в левом заднем
фонаре; 6 - соединительная колодка С-35; 7 - выключатель
света заднего хода, установленный в селекторе диапазонов (на
автомобилях с автоматической коробкой передач
