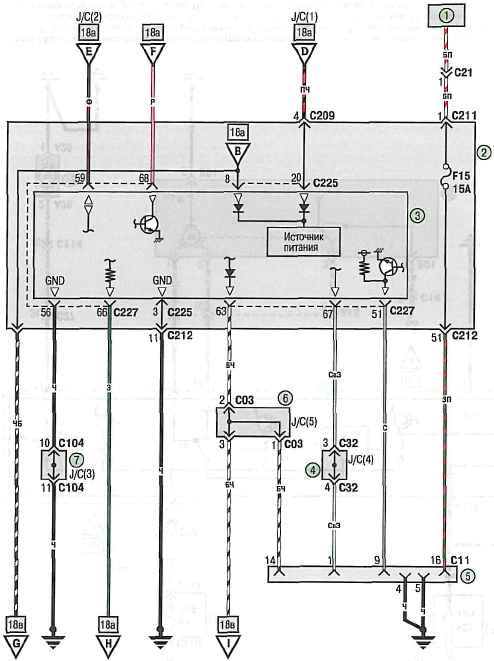

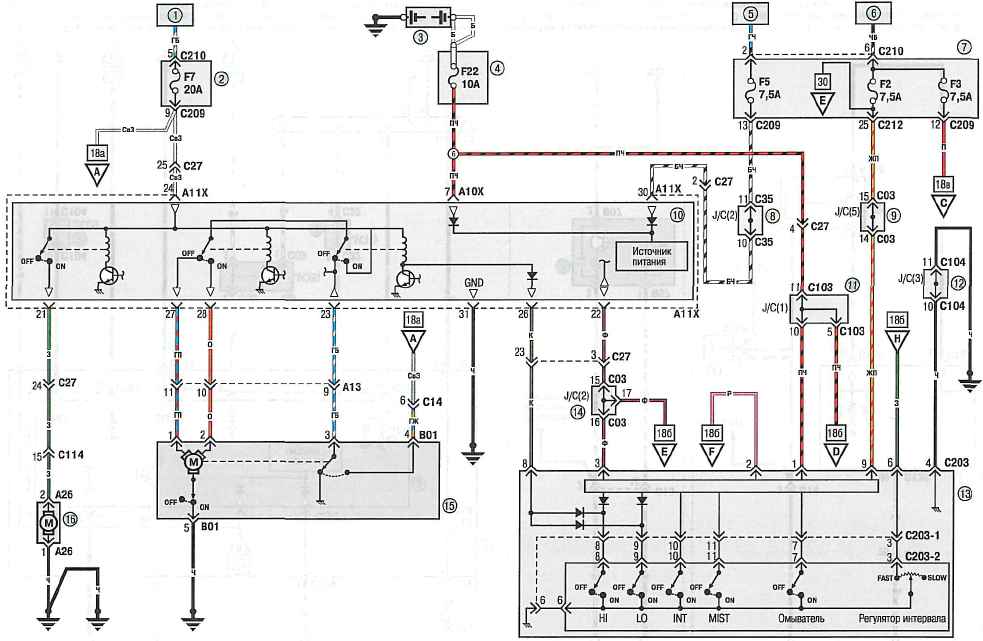

Схема 18а. Стеклоочиститель и омыватель ветрового стекла: 1 - выключатель (замок) зажигания (положение АСС); 2,7 - монтажный блок реле и предохранителей в салоне; 3 - аккумуляторная батарея; 4 - мон­тажный блок реле и предохранителей, расположенный в моторном отсеке; 5 - выключатель (замок) зажигания (положение IG2); 6 - выключатель (замок) зажигания (положение IG1); 8, 14 - соединительная колодка С-35; 9 - соединительная колодка С-03; 10-электронный блок управления освещением; 11 -соединительная колодка С-103; 12-соединительная колодка С-104; 13-подрулевой переключатель; 15-электродвига­тель стеклоочистителя ветрового стекла; 16 - электронасос омывателя ветрового стекла
