Митсубиси Лансер 9.
Электросхема - Габаритное освещение и
освещение номерного знака |
|
|
|
|

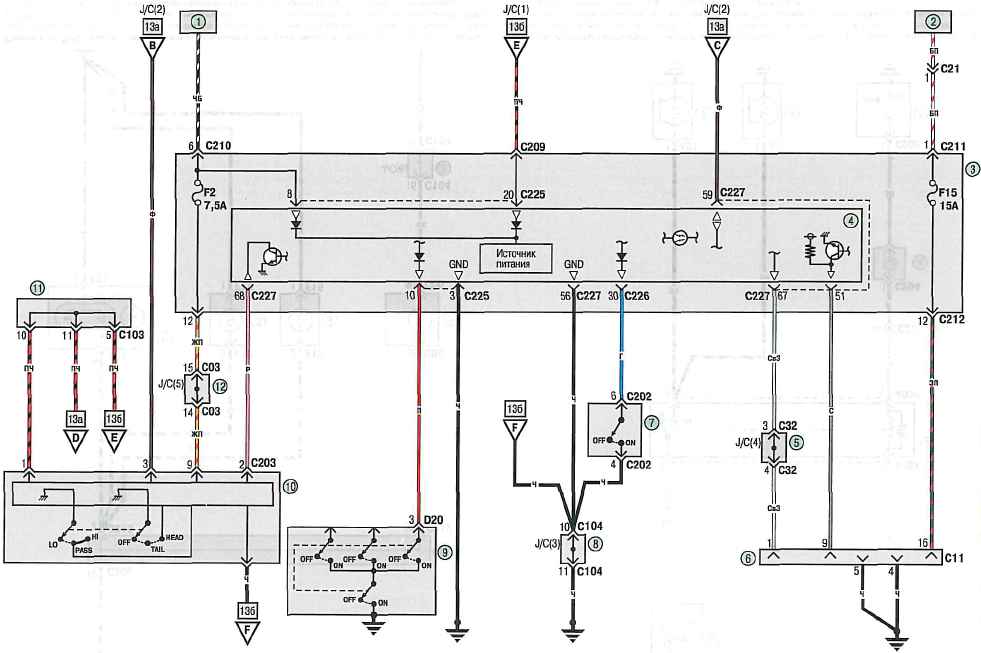

Схема 136. Габаритное
освещение и освещение номерного знака: 1
- выключатель (замок) зажигания (контакт IG1); 2 - плавкая
вставка №1; 3 - монтажный блок реле и предохранителей в
салоне; 4 - электронный блок управления системой ETACS; 5 -
соединительная колодка С-32; 6 - диагностический разъем,
колодка С-11; 7 - выключатель системы напоминания о ключе,
оставленном в выключателе (замке) зажигания (замкнут, если
ключ извлечен); 8 - соединительная колодка С-104; 9 -
выключатель плафона освещения салона в проеме двери
водителя; 10 - подрулевой переключатель; 11 - соединительная
колодка С-103; 12 - соединительная колодка С-03
|
|
|
|
|
|
Митсубиси Лансер 9.
Электросхема - Габаритное освещение и
освещение номерного знака |
Электросхемы |
|
|
|

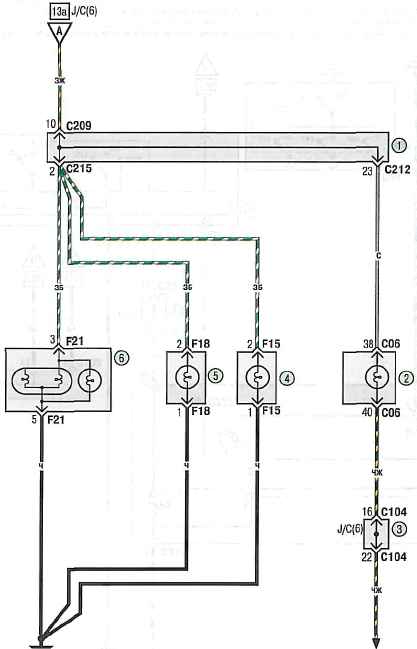

Схема 13в. Габаритное
освещение и освещение номерного знака: 1
- монтажный блок реле и предохранителей в салоне; 2 -
контрольная лампа включения габаритного света; 3 -
соединительная колодка С-104; 4 - правый фонарь освещения
номерного знака; 5 - левый фонарь освещения номерного знака;
6 - левый задний фонарь (лампа габаритного света и нить
габаритного света в лампе стоп-сигнала)
|
|
|
|
|
|
Митсубиси Лансер 9.
Электросхема - Звуковые сигналы |
|
|
|
|

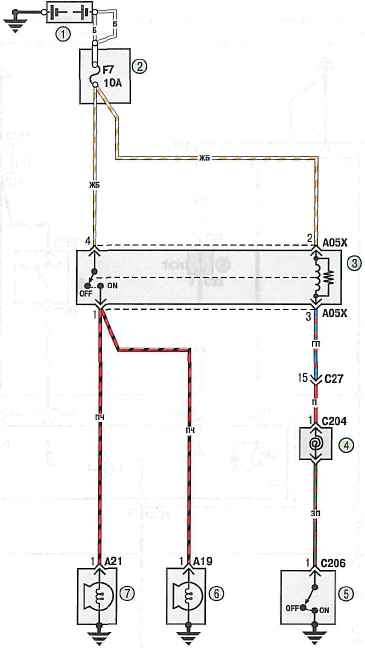

Схема 14. Звуковые
сигналы: 1
- аккумуляторная батарея; 2 - монтажный блок реле и
предохранителей, расположенный в моторном отсеке; 3 - реле
включения звуковых сигналов; 4 - контактное кольцо,
установленное на рулевом колесе; 5 - выключатель звуковых
сигналов, установленный в рулевом колесе; 6 - звуковой
сигнал высокого тона; 7 - звуковой сигнал низкого тона
|
|
|
|
|
|
Митсубиси Лансер 9.
Электросхема - Противотуманные фары |
|
|
|
|

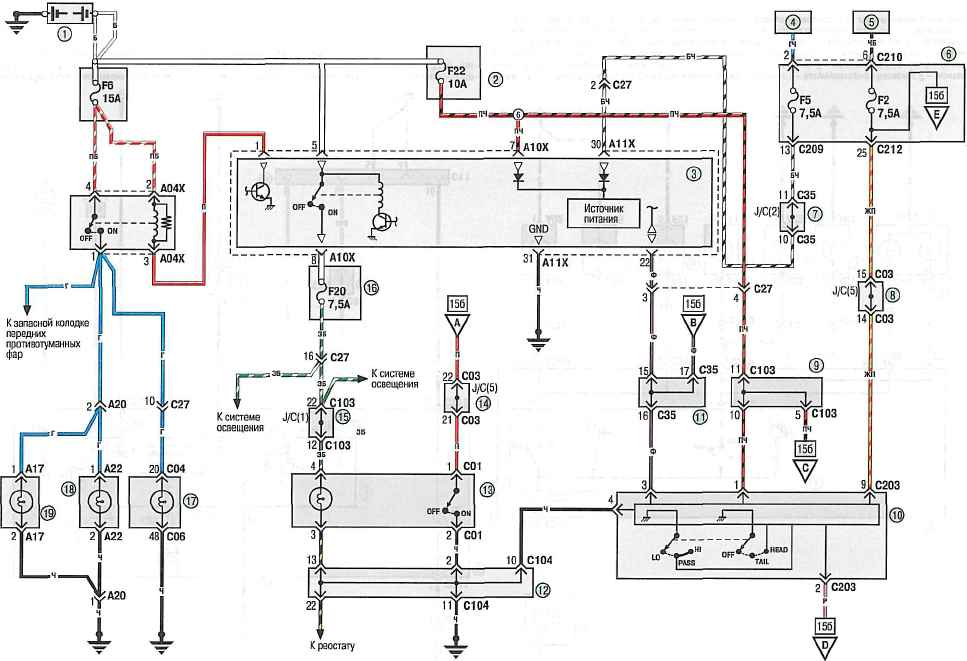

Схема 15а.
Противотуманные фары: 1
- аккумуляторная батарея; 2, 16 - монтажный блок реле и
предохранителей, расположенный в моторном отсеке; 3 -
электронный блок управления освещением; 4 - выключатель
(замок) зажигания (положение IG2); 5 - выключатель (замок)
зажигания (контакт IG1); 6 - монтажный блок реле и
предохранителей в салоне; 7, 11 - соединительная колодка
С-35; 8, 14 - соединительная колодка С-03; 9, 15 -
соединительная колодка С-103; 10 - подрулевой переключатель;
12 - соединительная колодка С-104; 13 - выключатель
противотуманных фар; 17 - контрольная лампа включения
противотуманных фар; 18 - правая противотуманная фара; 19 -
левая противотуманная фара
|
