Митсубиси Лансер 9.
Электросхема - Стоп-сигналы

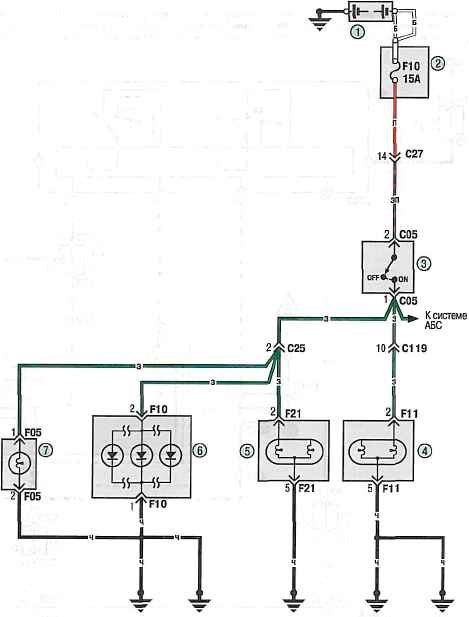

Схема 11. Стоп-сигналы: 1
- аккумуляторная батарея; 2 - монтажный блок реле и
предохранителей, расположенный в моторном отсеке; 3 -
выключатель стоп-сигналов, установленный на педальном узле; 4 -
лампа стоп-сигнала в правом заднем фонаре {нить 21W); 5 - лампа
стоп-сигнала в левом заднем фонаре (нить 21W); 6 -
дополнительный стоп-сигнал (в случае установки в спойлере); 7 -
дополнительный стоп-сигнал (в случае установки на полке заднего
окна)
Митсубиси Лансер 9.
Электросхема - Соединения приборов освещения

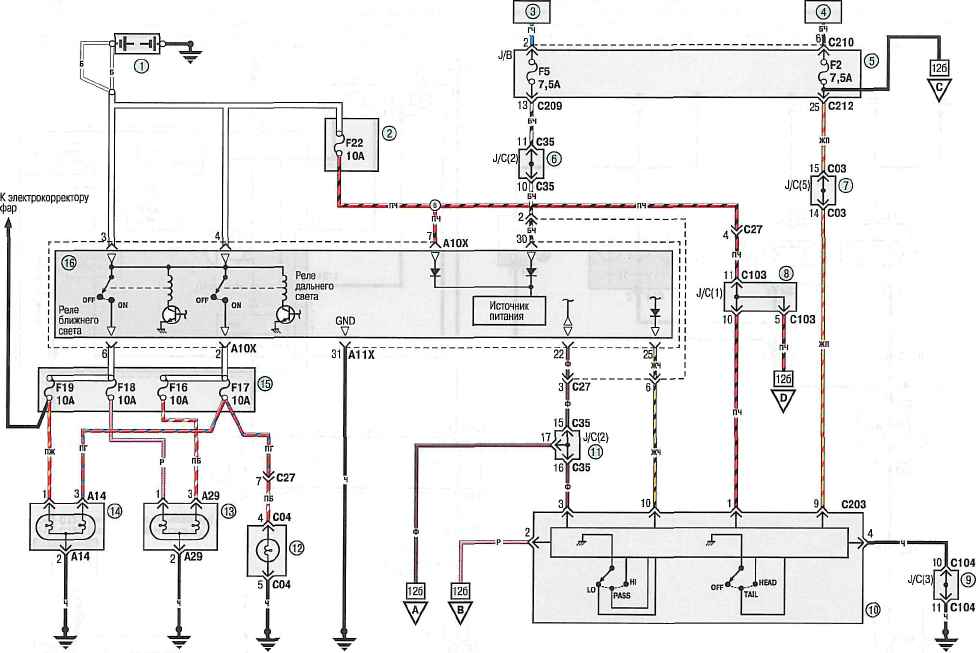

Схема 12а. Соединения
приборов освещения: 1
- аккумуляторная батарея; 2,15 - монтажный блок реле и
предохранителей, расположенный в моторном отсеке; 3 -
выключатель (замок) зажигания (положение IG2); 4 - выключатель
(замок) зажигания (положение IG1); 5 - монтажный блок реле и
предохранителей в салоне; 6, 11 - соединительная колодка С-35; 7
- соединительная колодка С-03; 8 - соединительная колодка С-103;
9 - соединительная колодка С-104; 10 - подрулевой переключатель;
12 - контрольная лампа включения дальнего света фар в комбинации
приборов; 13 - лампа ближнего/дальнего света правой фары; 14 -
лампа ближнего/дальнего света левой фары; 16 - электронный блок
управления освещением
Митсубиси Лансер 9.
Электросхема - Соединения приборов освещения

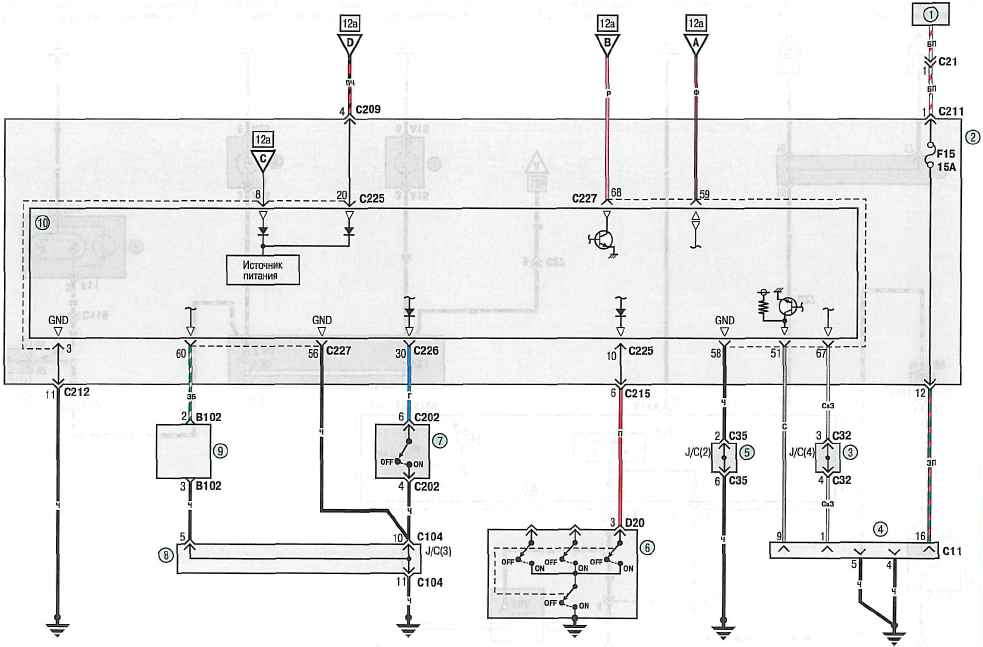

Схема 12б. Соединения
приборов освещения: 1
-плавкая вставка №1; 2- монтажный блок реле и предохранителей в
салоне; 3 -соединительная колодка С-32; 4 - диагностический
разъем, колодка С-11; 5-соединительная колодка С-35; 6 -
выключатель плафона освещения салона в проеме двери водителя; 7
- выключатель системы напоминания о ключе, оставленном в
выключателе (замке) зажигания (замкнут, если ключ извлечен); 8 -
соединительная колодка С-104; 9 - часы; 10 - электронный блок
управления системой ETACS
Митсубиси Лансер 9.
Электросхема - Габаритное освещение и
освещение номерного знака

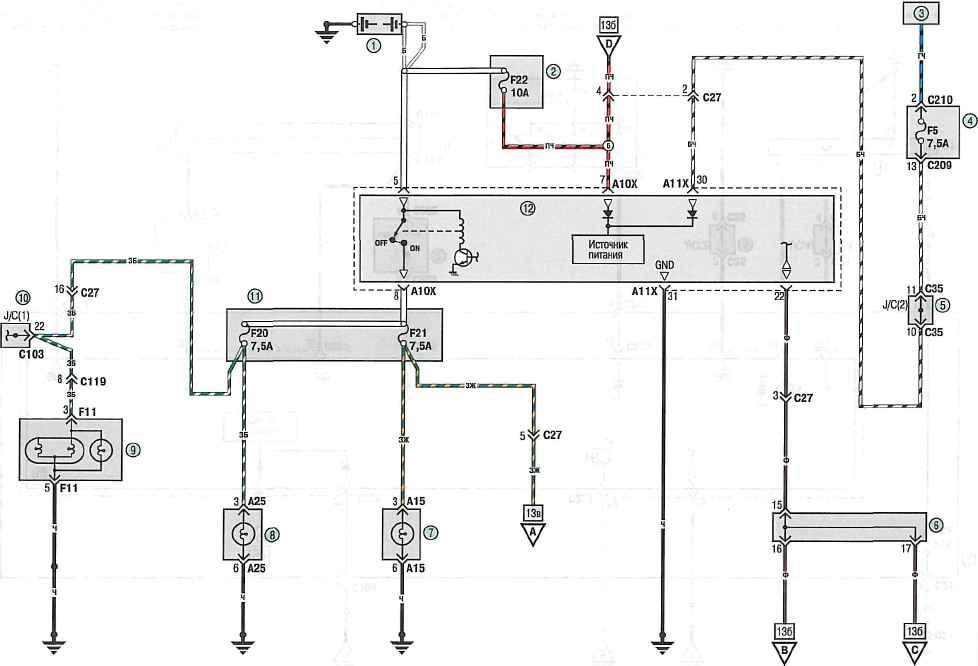

Схема 13а. Габаритное
освещение и освещение номерного знака: 1
- аккумуляторная батарея; 2, 11 - монтажный блок реле и
предохранителей, расположенный в моторном отсеке; 3 -
выключатель (замок) зажигания (положение IG2); 4 - монтажный
блок реле и предохранителей в салоне; 5,6 - соединительная
колодка С-35; 7 - левая фара (лампа габаритного света); 8 -
правая фара (лампа габаритного света); 9 - правый задний фонарь
(лампа габаритного света и нить габаритного света в лампе
стоп-сигнала); 10 - соединительная колодка С-103; 12 -
электронный блок управления освещением
