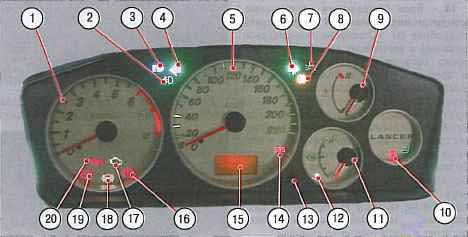

Рис. 1.8. Комбинация приборов

В комбинации приборов (рис. 1.8) установлены следующие приборы и сигнализаторы.

лансер 9

1 - тахометр показывает частоту вращения коленчатого вала двигателя. Шкала имеет деления от 0 до 8, цена деления 0,5. Для того чтобы узнать частоту вращения коленчатого вала в мин-1, нужно показания тахометра умножить на 1000. Красная зона - опасный для двигателя режим.

Не допускайте превышения максимально разрешенных оборотов коленчатого вала двигателя (порог - 6000 мин-1).

2 - контрольная лампа включения противотуманных фар (при их наличии) загорается при включении противотуманных фар.

3 - контрольная лампа включения дальнего света фар загорается при включении дальнего света в фарах.

4 - контрольная лампа включения левого указателя поворота (со светофильтром зеленого цвета в виде стрелки) загорается мигающим светом при включении левого указателя поворота синхронно с ним. Мигание контрольной лампы с удвоенной частотой сигнализирует о перегорании лампы в каком-либо указателе поворота.

лансер 9

5 - спидометр показывает, с какой скоростью в данный момент движется автомобиль. Шкала имеет деления от 0 до 220 км/ч, цена деления 10 км/ч.

6 - контрольная лампа включения правого указателя поворота (см. п. 4).

7 - контрольная лампа включения габаритного света загорается при включении габаритного света в фарах и задних фонарях.

8 - контрольная лампа включения заднего противотуманного фонаря загорается при включении света в заднем противотуман-ном фонаре.

лансер 9

9 - указатель температуры охлаждающей жидкости в системе охлаждения двигателя. Красная зона предупреждает о перегреве двигателя. Если стрелка перешла в красную зону, следует остановиться, дать двигателю остыть и устранить причину перегрева.

лансер 9

10 - сигнальная лампа незакрытой дверигорит, если какая-либо из дверей не закрыта или закрыта неплотно.

лансер 9

11 - указатель уровня топлива. Переход стрелки в нижнюю четверть шкалы означает резервный остаток топлива. На шкале указателя расположена сигнальная лампа 12 резервного остатка топлива.

12 - сигнальная лампа резервного остатка топлива загорается при необходимости дозаправки автомобиля во избежание перебоев в работе двигателя.

ПРЕДУПРЕЖДЕНИЕ

По возможности избегайте езды на резервном остатке топлива. Работа электробензонасоса при отсутствии непрерывной подачи топлива с попаданием в систему воздуха приведет к выходу насоса из строя! Кроме того, это может привести к аварийной ситуации из-за остановки вашего автомобиля на дороге.

лансер 9

Рис. 1.9. Блок приборов и контрольных ламп комбинации приборов автомобиля с автоматической коробкой передач: 1 - указатель температуры охлаждающей жидкости; 2 - панель контрольных ламп выбранных передач при автоматическом режиме переключения передач; 3 - указатель уровня топлива; 4 - сигнальная лампа резервного остатка топлива; 5 - индикатор включенной передачи при ручном режиме переключения передач; 6 - сигнальная лампа незакрытой двери

8 комбинации приборов автомобиля с автоматической коробкой передач указатель

9 температуры охлаждающей жидкости, сигнальная лампа 10 незакрытой двери, указатель 11 уровня топлива, сигнальная лампа 12 резервного остатка топлива объединены в блок, общий с панелью 2 (рис. 1.9) контрольных ламп выбранных передач и индикатором 5 включенной передачи при ручном режиме переключения передач.

13 - кнопка сброса показаний счетчика суточного пробега. Нажатием на кнопку и удерживанием ее более 1 с устанавливают на ноль счетчик суточного пробега или переключают режимы работы счетчика (см. п. 15). При этом будут обнулены показания только того режима счетчика, который индицирован на указателе в момент нажатия на кнопку.

14 - сигнальная лампа неисправности дополнительной системы безопасности (SRS). При включении зажигания лампа загорается на несколько секунд и затем гаснет. Если в системе подушек безопасности и пред-натяжителей ремней безопасности возникла неисправность, лампа после включения зажигания горит постоянно.

При загорании сигнальной лампы немедленно обратитесь на сервис. Помимо возможного отказа подушки в аварийной ситуации, она может неожиданно сработать во время движения, что приведет к тяжелым последствиям. Помимо этого, если в момент столкновения не сработают преднатяжители ремней безопасности, ремни могут не предотвратить контакт водителя и пассажиров с элементами кузова автомобиля.

лансер 9

15 - счетчик суммарного пробега, объединенный со счетчиком суточного пробега. Счетчик суммарного пробега показывает общий путь, пройденный автомобилем. После пробега 1 000 000 км начинается новый цикл отсчета. Счетчик суточного пробега может показывать расстояние, пройденное автомобилем за отдельную поездку или за определенный период времени. Он работает в двух режимах: «TRIP А» и «TRIP В». Переключают режимы кратковременным (менее 1 с) нажатием на кнопку 13 сброса показаний счетчика суточного пробега.

лансер 9

В режиме «TRIP А» отображается расстояние, пройденное автомобилем с начала текущей поездки.

лансер 9

Режим «TRIP В» можно использовать для отображения пробега после какого-либо

промежуточного пункта во время текущей поездки.

Показания счетчика суточного пробега ограничены максимальным значением 999,9 км.

При отсоединения аккумуляторной батареи показания счетчика суточного пробега обнуляются.

16 - сигнальная лампа состояния тормозной системы загорается при включенном зажигании в случае чрезмерного снижения уровня тормозной жидкости в бачке главного цилиндра тормоза или при поднятом рычаге стояночного тормоза.

Движение автомобиля с горящей лампой запрещается.

17 - контрольная лампа системы управления двигателем загорается при включении зажигания и горит во время пуска двигателя. Сразу после пуска двигателя лампа должна погаснуть. Загорание лампы при работающем двигателе указывает на неисправность в системе управления двигателем. Блок управления переходит на резервную программу, что позволяет продолжить движение. При загорании лампы необходимо проверить систему управления двигателем на сервисе и устранить неисправность.

Длительная эксплуатация автомобиля с горящей лампой не рекомендуется, так как может привести к увеличению расхода топлива, ухудшению тяговых характеристик автомобиля и поломкам двигателя.

18 - сигнальная лампа неисправности антиблокировочной системы тормозов (ABS). Загорается при включенном зажигании на несколько секунд. Сразу после пуска двигателя лампа должна погаснуть. Если возникает неисправность системы, лампа либо не включается при пуске двигателя, либо не выключается после его пуска.

При загорании лампы обратитесь в сервис, так как при неисправности ABS торможение во всех случаях происходит без участия этой системы.

19 - сигнальная лампа разряда аккумуляторной батареи загорается при включении зажигания. Сразу после пуска двигателя лампа должна погаснуть. Горение лампы или ее свечение вполнакала при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения, слабым натяжением (или обрывом) ремня привода генератора.

Движение автомобиля с горящей лампой запрещается, так как, помимо полного разряда аккумуляторной батареи, это может указывать на замыкание в цепи зарядки, которое может привести к пожару.

20 - сигнальная лампа аварийного падения давления масла загорается при включении зажигания и предупреждает, что давление в системе смазки двигателя ниже нормы. Сразу после пуска двигателя лампа должна гаснуть.

Движение автомобиля с горящей лампой запрещается, так как приводит к поломке двигателя.
