Митсубиси Лансер 9. Общие сведения об устройстве автомобиля

Автомобиль малого среднего класса Mitsubishi Lancer (по международной классификации класс C) 2001 модельного года (в 2003 и 2006 гг. был проведен рестайлинг) представляет собой новое поколение популярной модели малого среднего класса. Несмотря на то что по концепции этот автомобиль мало отличается от предшественника, он представляет собой в корне новую модель с более привлекательным дизайном и новыми опциями. Автомобили Mitsubishi Lancer выпускают в трех уровнях оснащения: Invite (модель автомобиля CS1A, двигатели 1,3 л, 82 л.с. и 1,6 л, 98 л.с.), Instyle (модель автомобиля CS3A, двигатель 1,6 л, 98 л.с.) и Intense (модель автомобиля CS9W, двигатель 2,0 л, 135 л.с.). В 2006 г. после очередного рестайлинга модели появилась новая версия оснащения Invite+ (модель автомобиля CS3W, двигатель 1,6 л, 98 л.с.), занимающая промежуточное положение между Invite и Instyle.
Комплектацию lnvite+ от базовой версии Invite отличают:
окрашенные в цвет кузова спойлеры порогов;
противотуманные фары;
климатическая установка;
панель приборов с возможностью уста­новки 2-DINового аудио устройства;
боковые подушки безопасности;
кожаная отделка рулевого колеса и рыча­га переключения передач;
легкосплавные диски колес.

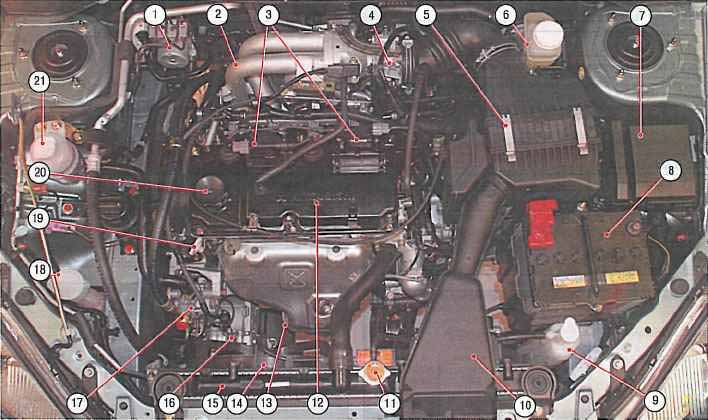

Рис. 1.2. Подкапотное пространство автомобиля (вид сверху):
1 - электронногидравлический блок антиблокировочной системы тормозов (ABS); 2 - впускная труба; 3 - катушки зажигания; 4 - дроссельный узел; 5 - воздушный фильтр; 6 - бачок главных цилиндров тормоза и сцепления; 7 - монтажный блок предохранителей и реле; 8 - аккумуляторная батарея; 9 - расширительный бачок системы охлаждения; 10 - воздуховод воздушного фильтра; 11 - пробка радиатора системы охлаждения; 12 - двигатель; 13 - выпускной коллектор, объединенный с нейтрализатором отработавших газов (катколлектор); 14 - электровентилятор радиатора системы охлаждения; 15 - радиатор системы охлаждения; 16 - компрессор кондиционера; 17 - насос гидроусилителя рулевого управления; 18 - горловина бачка омывателя; 19 - указатель (щуп) уровня масла в двигателе; 20 - маслоналивная горловина двигателя; 21 - бачок гидроусилителя рулевого управления



Митсубиси Лансер 9. Устройство вид снизу

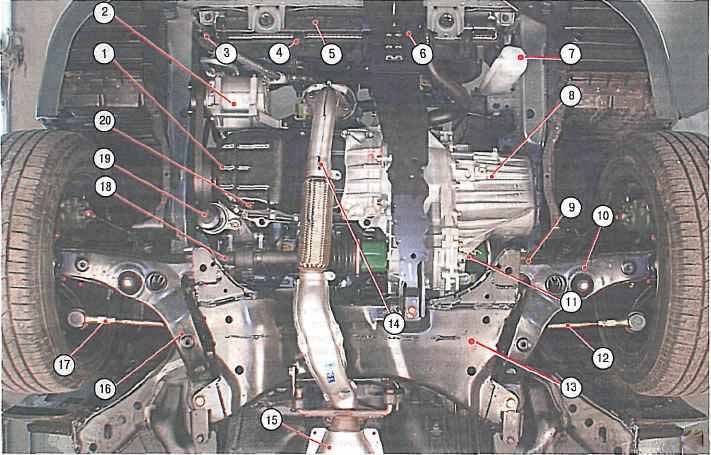

Рис. 1.3. Автомобиль вид снизу и основные агрегаты (брызговики двигателя для наглядности сняты):
1 - двигатель; 2 - компрессор кондиционера; 3 - кран для слива охлаждающей жидкости из радиатора; 4 - электровентилятор радиатора системы охлаждения; 5 - радиатор системы охлаждения; 6 - защитный брус силового агрегата; 7 - расширительный бачок системы охлаждения; 8 - коробка передач; 9 - привод левого переднего колеса; 10 - левый рычаг передней подвески; 11 - пробка отверстия для слива масла из коробки передач; 12 - левая рулевая тяга; 13 - поперечина передней подвески; 14 - приемная труба; 15 - дополнительный нейтрализатор отработавших газов; 16 - правый рычаг передней подвески; 17 - правая рулевая тяга; 18 - привод правого переднего колеса; 19 - масляный фильтр; 20 - пробка отверстия для слива масла из двигателя

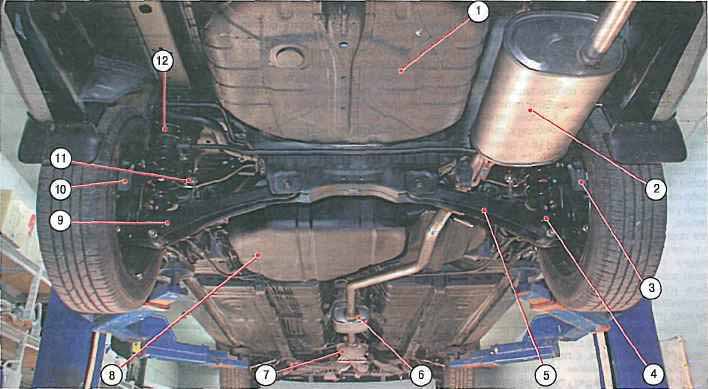

Митсубиси Лансер 9. Устройство автомобиля

В данном издании описан автомобиль в исполнении Instyle, наиболее популярном в России, с конструкцией, близкой к исполнению Invite и во многом схожей со сравнительно малораспространенным исполнением Intense (главное различие - в типах двигателей и коробок передач, в дисках колес, аккумуляторных батареях, а также в несколько различающихся характеристиках подвесок и в элементах интерьера). Автомобили семейства выпускают с кузовами типа седан и универсал. Mitsubishi Lancer оснащают расположенными поперек моторного отсека четырехцилиндровыми бензиновыми инжекторными 16-клапанными двигателями рабочим объемом 1,3; 1,6 и 2,0 л мод. 4G13, 4G18 (оба двигателя типа SOHC) и 4G63 (типа DOHC) соответственно. На двигатели устанавливают оригинальную систему распределенного впрыска топлива ECI-MULTI POINT INJECTION и каталитический нейтрализатор отработавших газов, конструктивно выполненный в едином блоке с выпускным коллектором (катколлектор). Для выполнения самых жестких норм по токсичности автомобиль оснащен вторым нейтрализатором отработавших газов, установленным последовательно за катколлектором. В данном издании конструкция двигателя наиболее подробно описана на примере двигателя 4G18 рабочим объемом 1,6 л, наиболее распространенного в России, отличия других двигателей оговорены особо. Кузов типа седан или универсал несущий, цельнометаллический, сварной конструкции с навесными передними крыльями, дверьми, капотом и крышкой багажника (дверью задка). Трансмиссия выполнена по переднеприводной схеме с приводами передних колес разной длины. В базовых комплектациях автомобили оснащены механической пятиступенчатой коробкой передач. Коробки передач, устанавливаемые на автомобили с двигателями рабочим объемом 1,3 и 1,6 л, одинаковы по конструкции и различаются только передаточным числом главной передачи. Коробка передач на автомобилях с двигателями рабочим объемом 2,0 л отличается конструкцией узла передачи заднего хода и, следовательно, формой задней крышки, имеет другие передаточные числа III, IV и V передач, а также передачи заднего хода и главной передачи. По заказу на автомобили с двигателями рабочим объемом 1,6 и 2,0 л может быть установлена автоматическая четырехступенчатая секвентальная (с возможностью ручного управления) коробка передач. Передняя подвеска типа Макферсон независимая, пружинная, со стабилизатором поперечной устойчивости, с гидравлическими амортизаторными стойками.
На автомобиле в комплектации Intense для улучшения управляемости между верхними опорами амортизаторных стоек дополнительно установлена растяжка. Задняя подвеска независимая, пружинная, многорычажная, с гидравлическими амортизаторными стойками, обладает эффектом пассивного подруливания. Тормозные механизмы всех колес дисковые с плавающей скобой, причем диски передних тормозных механизмов вентилируемые. В тормозные механизмы задних колес встроены барабанные механизмы стояночного тормоза. Все модификации оснащены антиблокировочной системой тормозов (ABS) с интегрированной электронной подсистемой распределения тормозных усилий (EBD). Рулевое управление травмобезопасное, с рулевым механизмом типа шестерня-рейка, оснащено гидравлическим усилителем с прогрессивной характеристикой. Рулевая колонка регулируемая по углу наклона. В ступице рулевого колеса (как и перед передним пассажиром) расположена фронтальная подушка безопасности. На комплектацию Intense дополнительно устанавливают боковые подушки безопасности для водителя и переднего пассажира. Автомобили Mitsubishi Lancer комплектуют системой централизованного управления замками всех дверей с блокировкой всех дверей клавишей на двери водителя и автоматической системой аварийной разблокировки замков. Стеклоподъемники всех дверей с электроприводом. На автомобилях комплектаций Invite и Instyle наружные зеркала также оснащены электроприводом, а комплектации Intense - и электрообогревом. В комплектациях Instyle и Intense предусмотрен электроподогрев подушек передних сидений. На автомобилях всех уровней оснащения дополнительно может быть проведена аудиоподготовка (установка динамиков, антенны и всей необходимой электропроводки). Дополнительно можно заказать штатно устанавливаемые на комплектацию Intense звуковой сигнализатор (зуммер), комбинацию приборов Sport с белыми циферблатами, электронный одометр, мультипараболические фары с галогеновыми лампами, боковые подушки безопасности и задний спойлер. Габаритные размеры автомобиля показаны на рис.1.1, технические характеристики приведены в табл.1.1. Элементы автомобиля, расположенные в подкапотном пространстве, и основные агрегаты приведены на рис. 1.2-1.4.
ПРИМЕЧАНИЕ
На рис. 1.2 показано подкапотное пространство автомобиля с двигателем SOHC. Компоновка узлов и агрегатов в подкапотном пространстве автомобиля с двигателем DOHC практически аналогична.
