Mitsubishi Outlander XL. СНЯТИЕ И УСТАНОВКА ЗАДНЕГО БАМПЕРА



Вам потребуются: торцовый ключ «на 10», отвертки с плоским и крестообразным лезвием.

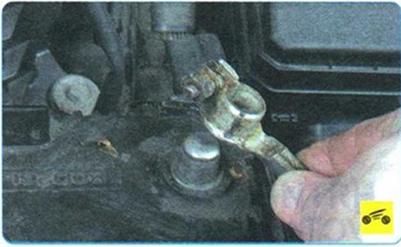

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.   Снимите брызговики задних колес (см «Снятие и установка брызговиков колес и подкрылков», с. 302).

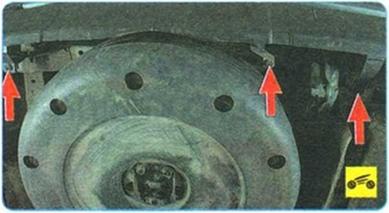

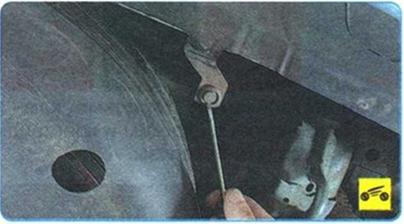

3.    Подденьте отверткой фиксатор пистона нижнего крепления заднего бампера и выньте фиксаторы...

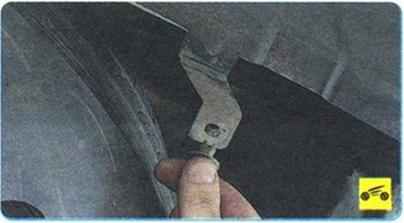

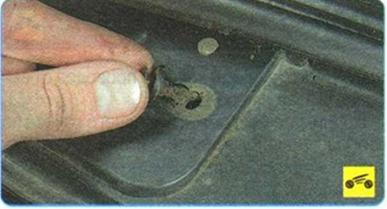

4.    ...извлеките пистон крепления нижнего крепления заднего бампера. Аналогично из­влеките остальные пистоны крепления.





5.  Снимите задние фонари (см. «Замена зад­него фонаря», с. 265).

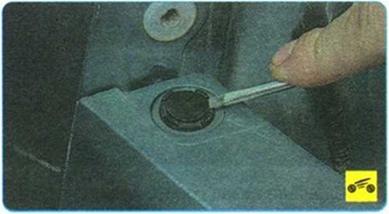

6.  Подденьте отверткой фиксатор пистона бокового крепления заднего бампера и вынь­те фиксатор.

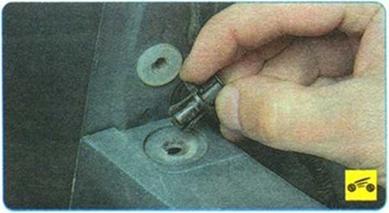

7.   Извлеките пистон бокового крепления заднего бампера к крылу. Аналогично извле­ките пистон бокового крепления с другой сто­роны заднего бампера.

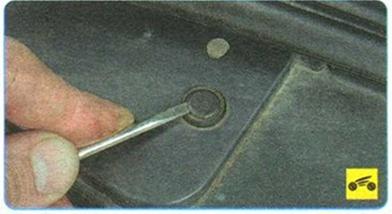

8.  Подденьте отверткой фиксатор пистона крепления накладки заднего бампера...





9.   ...извлеките пистон. Аналогично извлеки­те остальные пистоны

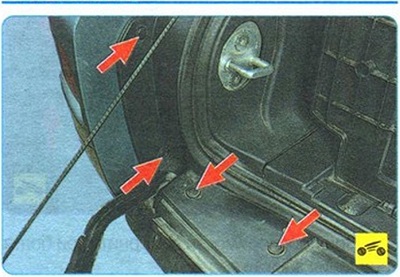

11.  Подденьте отверткой и извлеките из от­верстия пистоны (по одному с каждой сторо­ны) крепления бампера к задней панели, рас­положенные под накладками.

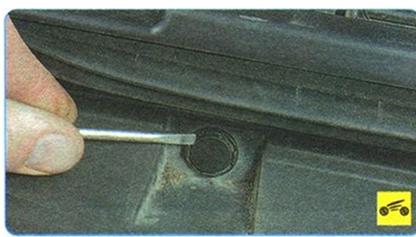

12.  Подденьте отверткой фиксатор пистона крепления центральной части заднего бампе­ра к задней панели, выньте фиксатор...

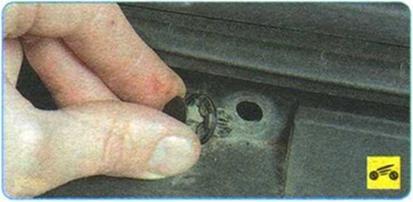

13.  ...и извлеките пистон крепления. Анало­гично извлеките второй пистон крепления заднего бампера.

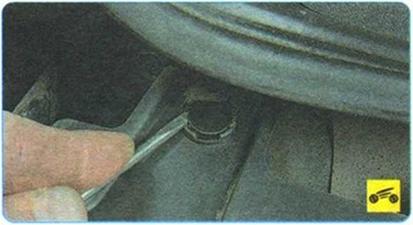

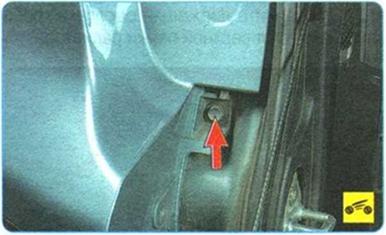

14.  Выверните два болта (по одному с каж­дой стороны) верхнего крепления заднего бампера к кузову.

15.  Аккуратно, преодолевая усилие фикса­торов, извлеките боковые защелки крепления заднего бампера к крылу.

16.  Немного отведите задний бампер от ав­томобиля, нажмите на фиксатор колодки жгу­та проводов...

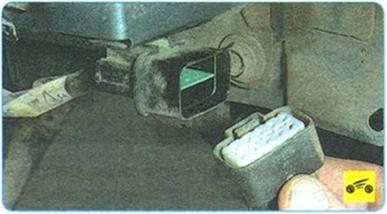

17. ...и разъедините колодку жгута прово­дов задних противотуманных фонарей.

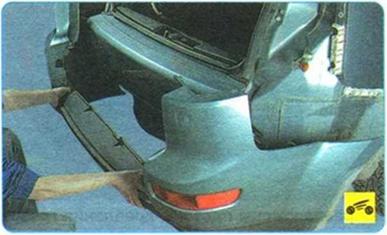

18.  Снимите задний бампер с автомобиля.

19. Установите задний бампер и все снятые детали в порядке, обратном снятию.
