Mitsubishi Outlander XL. СНЯТИЕ И УСТАНОВКА БРЫЗГОВИКОВ КОЛЕС И ПОДКРЫЛКОВ

Брызговики колес и подкрылки установлены в арках всех колес.

Вам потребуются: ключ «на 10», отверт­ки с плоским и крестообразным лезвием.

Для снятия брызговика заднего колеса выполните следующие операции.

1.    Снимите левое заднее колесо .

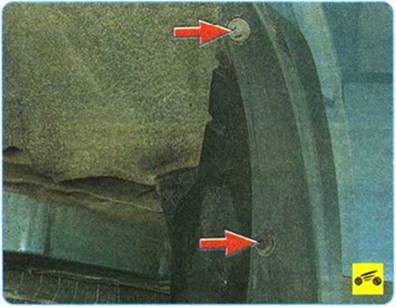

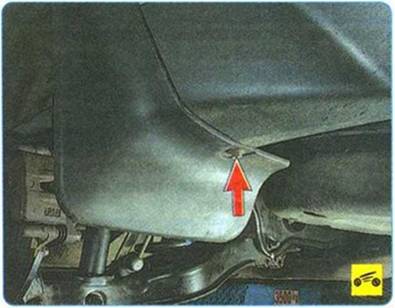

2.    Выверните два болта крепления брызго­вика к заднему крылу...

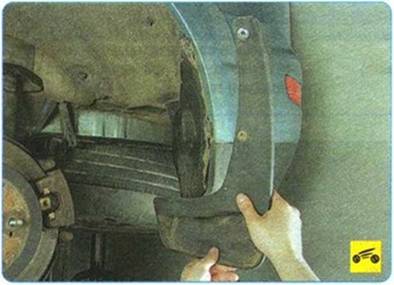

4.   ...затем снимите брызговик. При необхо­димости снимите щиток под брызговиком.

5.   Установите брызговик заднего колеса в порядке, обратном снятию.

Для снятия подкрылка переднего колеса выполните следующие операции.

1.   Снимите переднее левое колесо (см. «Замена колеса», с. 63).

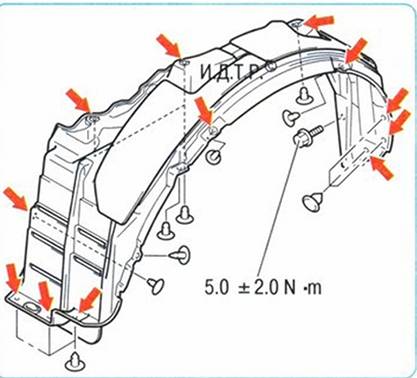

2.    Выверните фиксатор и извлеките перед­ний пистон крепления подкрылка к переднему бамперу и пистон крепления подкрылка во внутренней части колесной арки.

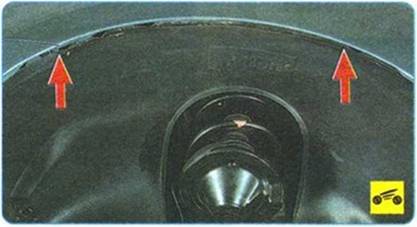

3.    Аналогично извлеките два верхних пис­тона крепления подкрылка к крылу.

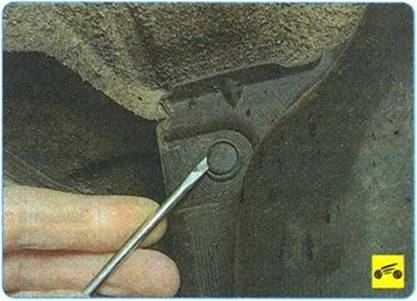

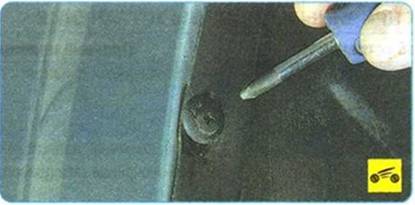

4.    Подденьте отверткой фиксатор и извлеки­те пистон заднего крепления подкрылка к кры­лу. Аналогично снимите остальные пистоны.

ПРИМЕЧАНИЕ

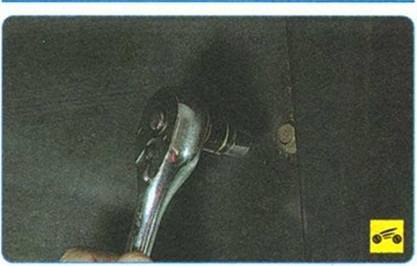

5.   Выверните один задний винт крепления переднего подкрылка...

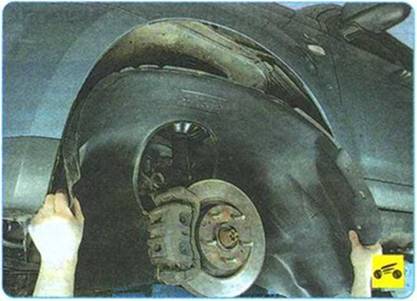

6.    ...и снимите подкрылок переднего колеса.

7.    Установите подкрылок переднего колеса в порядке, обратном снятию.

8.    Другой передний подкрылок снимайте и устанавливайте аналогично.

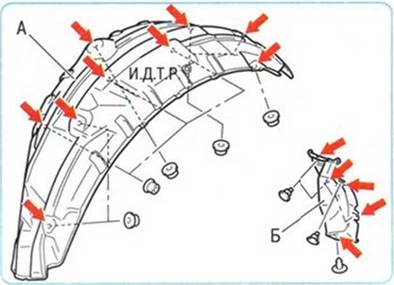

Для снятия подкрылка заднего колеса выполните следующие операции.

1.    Снимите заднее колесо(см «Замена ко­леса», с. 63).

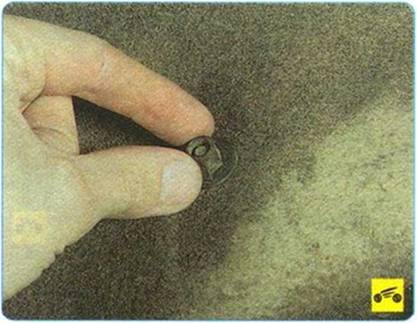

2.    Поддев отверткой, извлеките фиксатор верхнего пистона крепления щитка под брызговиком...
