Mazda 3 Axela. ВТЯГИВАЮЩЕЕ РЕЛЕ СТАРТЕРА ДВИГАТЕЛЯ 2,0 Л

Mazda 3 Axela. ВТЯГИВАЮЩЕЕ РЕЛЕ СТАРТЕРА ДВИГАТЕЛЯ 2,0 Л - ПРОВЕРКА И ЗАМЕНА

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы (с. 73, «Подготовка автомобиля к техническому обслуживанию и ремонту*).

2. Снимаем стартер (с. 311, «Стартер двигателя 2,0 — снятие и установка*).

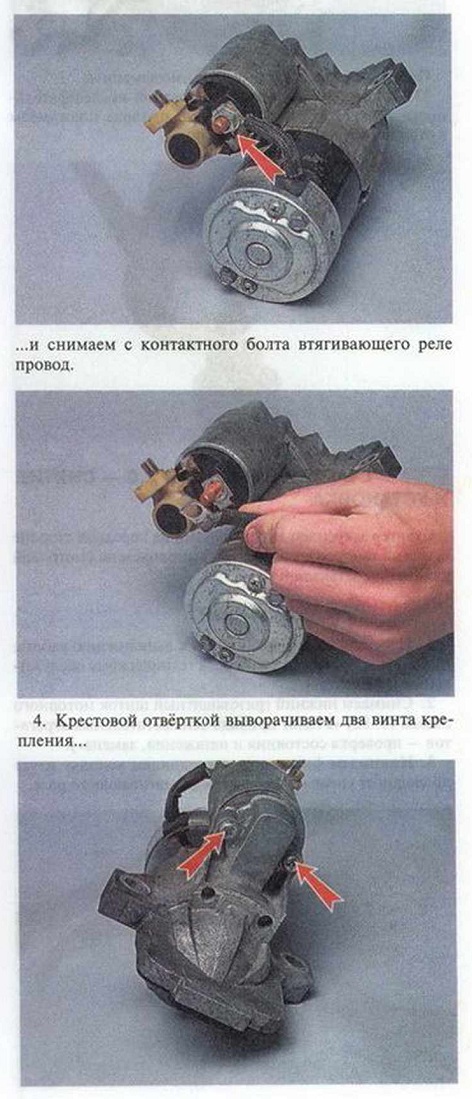

3. Торцовым ключом на 12 мм отворачиваем гайку крепления...

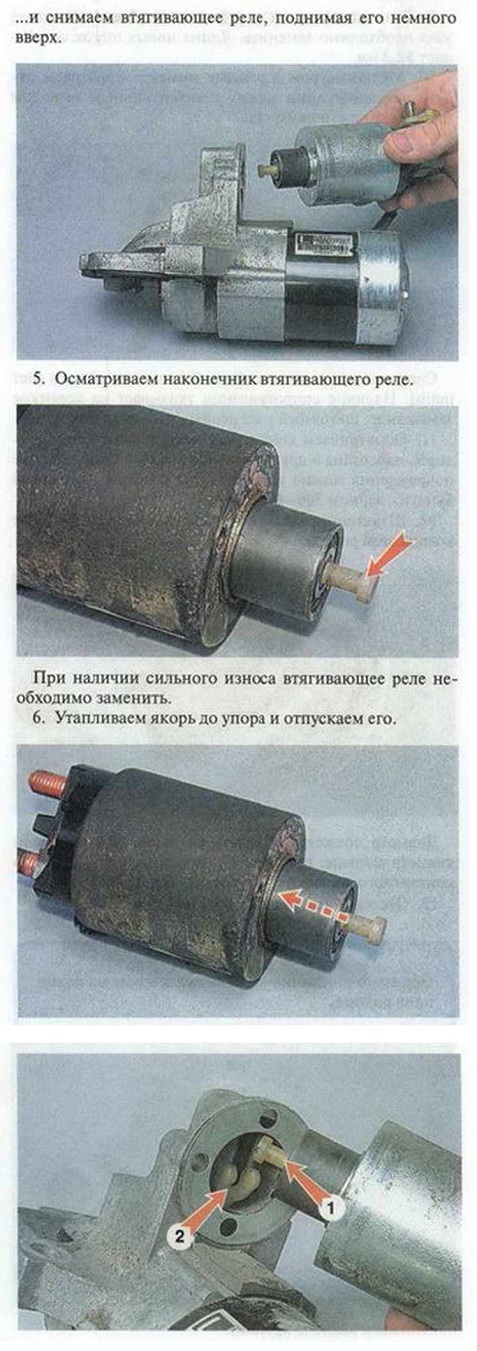

7. Якорь должен быстро, без заеданий вернуться в исходное положение.

8. Мультиметром в режиме омметра проверяем втягивающую обмотку реле. Для этого подсоединяем мультиметр к управляющему выводу 2 и контактному болту 1 (с. 304, «Стартер — диагностика неисправностей*). Если мультиметр показывает бесконечно большое сопротивление (разрыв цепи), втягивающее реле подлежит замене.

9. Мультиметром в режиме омметра проверяем удерживающую обмотку реле. Для этого подсоединяем мультиметр к управляющему выводу 2 и корпусу. Если мультиметр показывает бесконечно большое сопротивление (разрыв цепи), втягивающее реле подлежит замене.

10. Устанавливаем детали в обратной последовательности. При установке следим, чтобы наконечник

втягивающего реле 1 вошёл в зацепление с рычагом привода 2.
