Mazda 3 Axela. РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ И АГРЕГАТОВ АВТОМОБИЛЯ

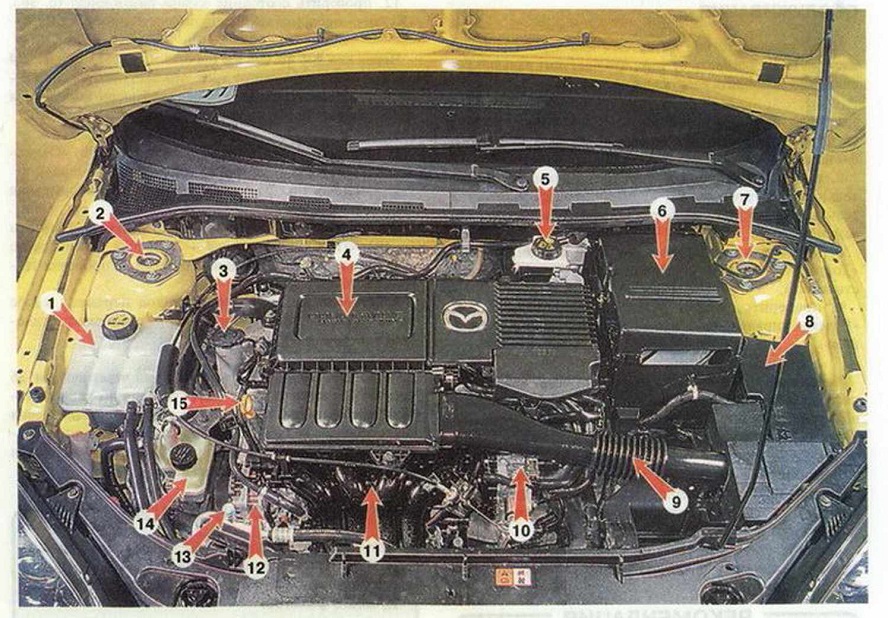

Подкапотное пространство автомобиля с двигателем 1,6: 1 — расширительный бачок системы охлаждения; 2 — верхняя опора правой амортизаторной стойки передней подвески; 3 — крышка маслозаливной горловины; 4 — воздушный фильтр; 5 — бачок главного тормозного цилиндра; 6 — аккумуляторная батарея; 7 — верхняя опора левой амортизаторной стойки передней подвески; 8 — блок предохранителей и реле; 9 — патрубок воздухозаборника; 10 — дроссельный узел; 11—впускной трубопровод; 12 — генератор; 13 — заправочный штуцер системы кондиционирования; 14 — бачок системы гидроусилителя рулевого управления; 15 — указатель уровня масла

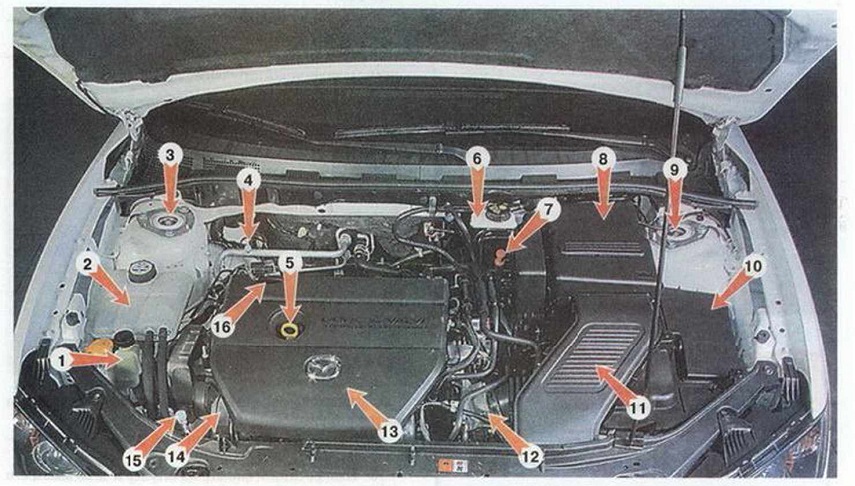

Подкапотное пространство автомобиля с двигателем 2,0. 1 — бачок системы гидроусилителя рулевого управления; 2 — расширительный бачок системы охлаждения; 3 верхняя опора правой амортизаторной стойки передней подвески; 4 — заправочный штуцер системы кондиционирования; 5 — указатель уровня масла в двигателе; 6 — бачок главного тормозного цилиндра; 7 — указатель уровня масла в автоматической коробке передач; 8 аккумуляторная батарея; 9 - верхняя опора левой амортизаторной стойки передней подвески; 10 — блок предохранителей и реле; II — воздухозаборник охлаждения аккумуляторной батареи; 12 -дроссельный узел; 13 — декоративная накладка двигателя; 14 — натяжное устройство ремня привода вспомогательных агрегатов; 15 заправочный штуцер системы кондиционирования; 16 — крышка маслозаливной горловины
