Kia Cerato. Электросхемы - часть 5

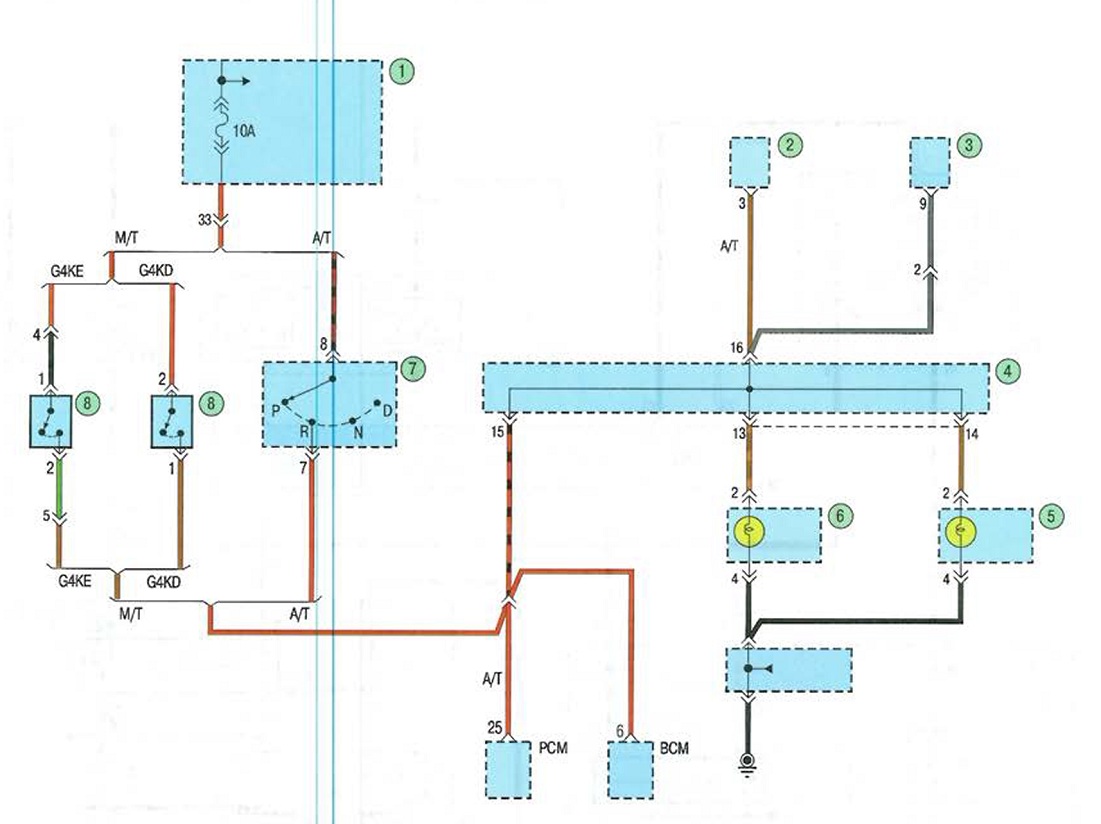

Схема 10. Лампы света заднего хода: 1 - блок реле и предохранителей в монтажом отсеке; 2 - комбинация приборов; 3 - внутреннее зеркало заднего вида со специальным покрытием (в зависимости от комплектации); 4 - блок реле и предохранителей в салоне автомобиля; 5 - правый задний комбинированный фонарь; б - левый задний комбинированный фонарь; 7 - селектор автоматической коробки передач; 8 - выключатель света заднего хода

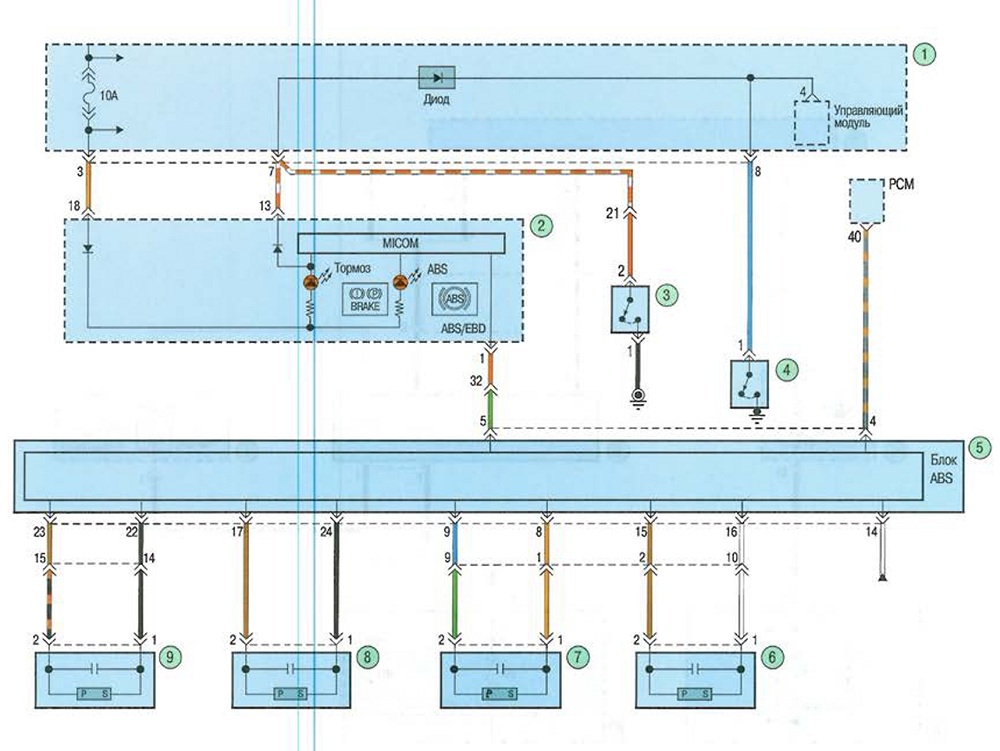

Схема 11. Антиблокировочная система тормозов: 1 - блок реле и предохранителей в салоне автомобиля; 2 - комбинация приборов; 3 - датчик уровня тормозной жидкости: 4 - выключатель сигнализатора включения стояночного тормоза; 5 - гидроэлектронный модуль ABS; 6 - датчик частоты вращения правого заднего колеса; 7 - датчик частоты вращения левого заднего колеса; 8 - датчик частоты вращения правого переднего колеса; 9 - датчик частоты вращения левопереднего колеса
Схема 12. Иммобилизатор:
