Kia Cerato. Электросхемы - часть 4
Схема 7. Лампы головного света с датчиком освещенности: 1,7 - блок реле и предохранителей в салоне автомобиля; 2 - блок реле и предохранителей в моторном отсеке; 3 - лампы ближнего и дальнего света правой фары; 4 - комбинация приборов; 5 - лампы ближнего и дальнего света левой фары; 6 - подрулевой переключатель наружного освещения и указателей поворота; 8 - датчик освещенности

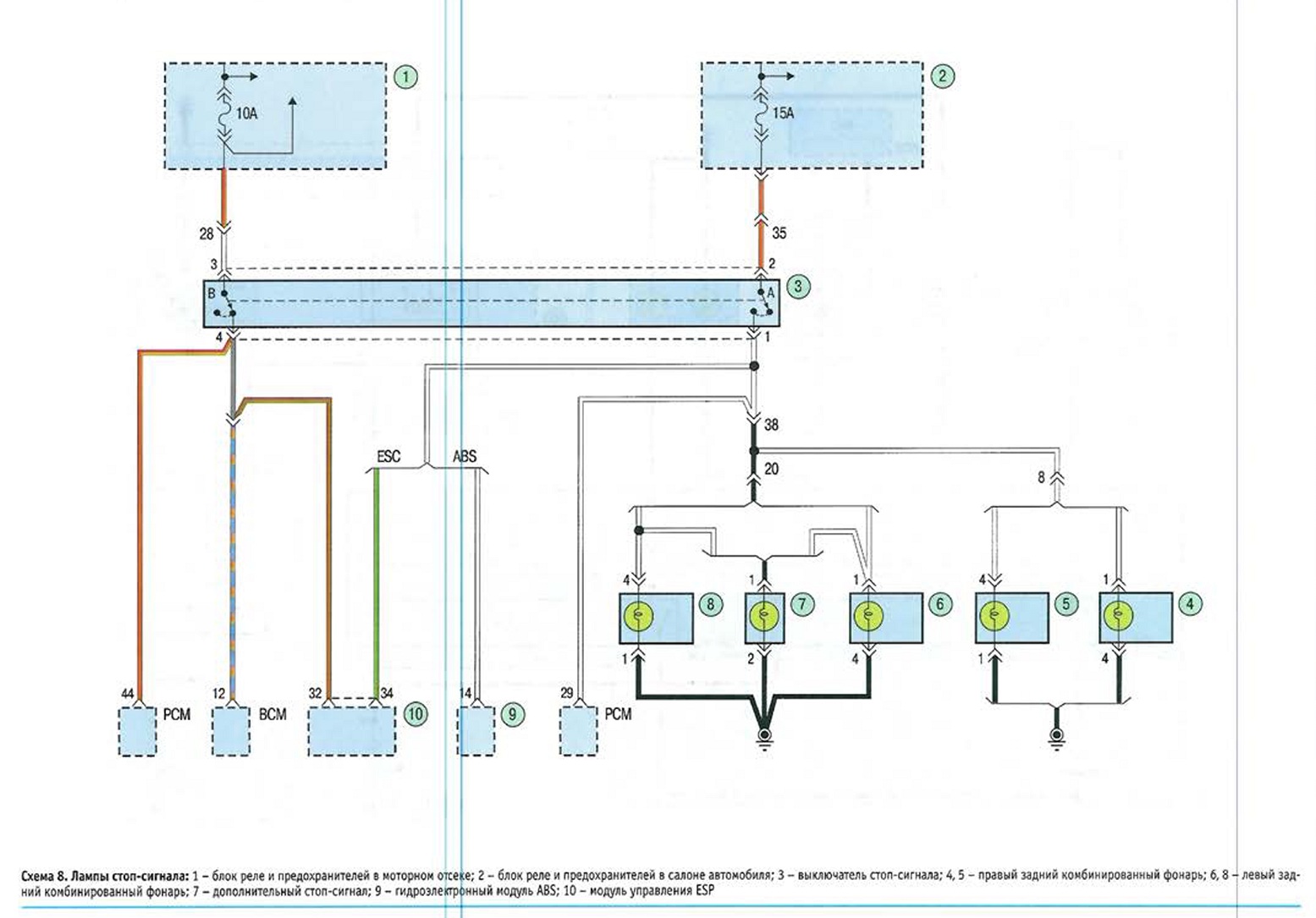

Схема 8. Лампы стоп-сигнала:
Схема 9. Противотуманные фары: 1 - блок реле и предохранителей в моторном отсеке; 2 - блок реле и предохранителей в салоне автомобиля; 3 - комбинация приборов; 4 - подрулевой переключатель наружного освещения и указателей поворота; 5 - правая передняя противотуманная фара; б - левая передняя проткеотуианная фара
