Kia Cerato. МОНТАЖНЫЕ БЛОКИ

Kia Cerato. РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ И ИХ ЗАМЕНА

Большинство целой питания электрообору­дования автомобиля защищено плавкими предохранителями. Мощные потребители то­

ка подключены через реле. Предохранители и реле установлены в монтажных блоках, ко­торые находятся в салоне автомобиля и под­капотном пространстве.

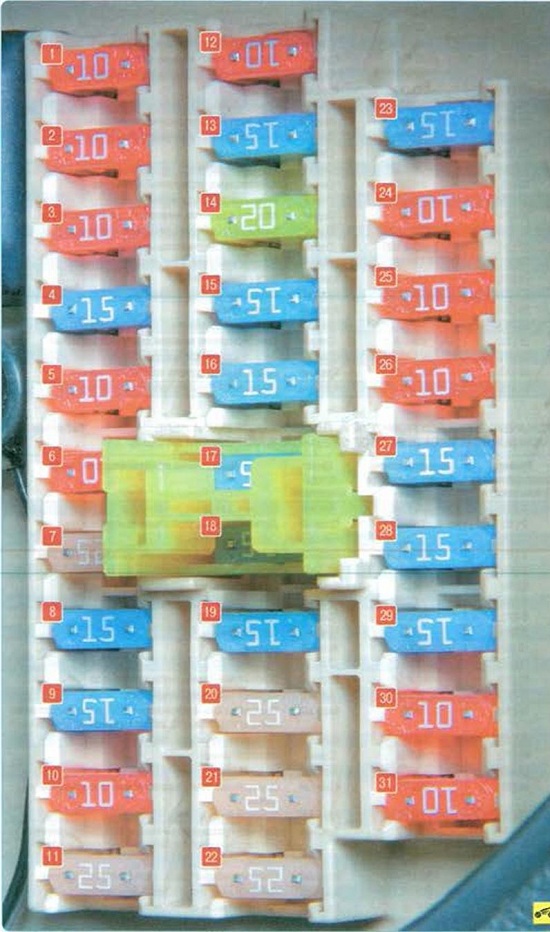

Большинство предохранителей установлено в монтажном блоке в салоне автомобиля (рис. 10.1). Он расположен в левом торце пане­ли приборов под пластмассовой крышкой. На­значение предохранителей (их номера указаны на блоке и на рисунке) приведено в табл. 10.1.









Таблица 10.1

ЦЕПИ, ЗАЩИЩАЕМЫЕ ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ, УСТАНОВЛЕННЫМИ В МОНТАЖНОМ БЛОКЕ В САЛОНЕ









Таблица 10.2



НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ

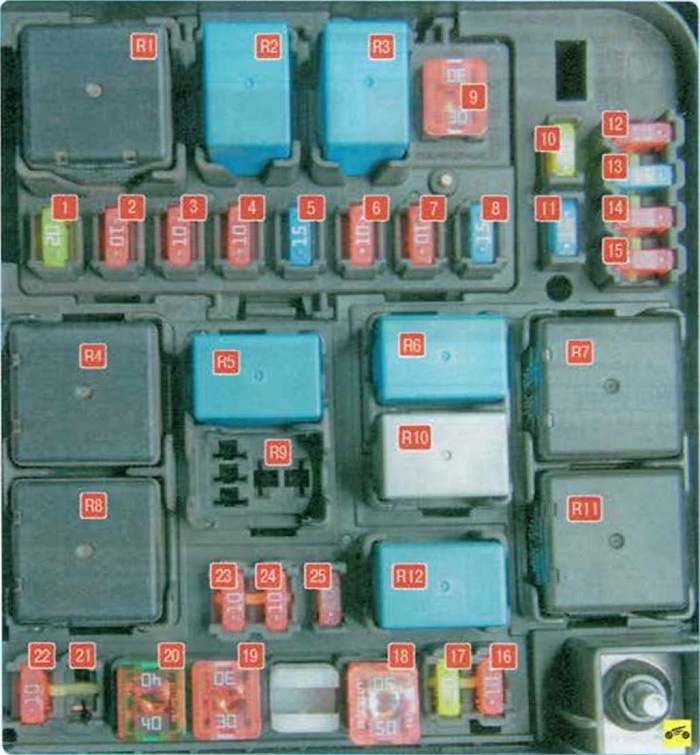

Кроме того, предохранители, реле и плаз- кие вставки расположены в монтажном блоке, установленном з моторном отсеке с левой стороны по направлению движения (рис 10.2, крышка монтажного блока снята}. В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретней мю- доли автомобиля некоторые цепи, указанные в таблицах, могут отсутствовать.

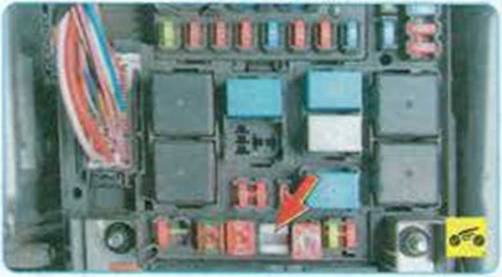

На передней стенке монтажного блока ус­тановлен главный предохранитель.

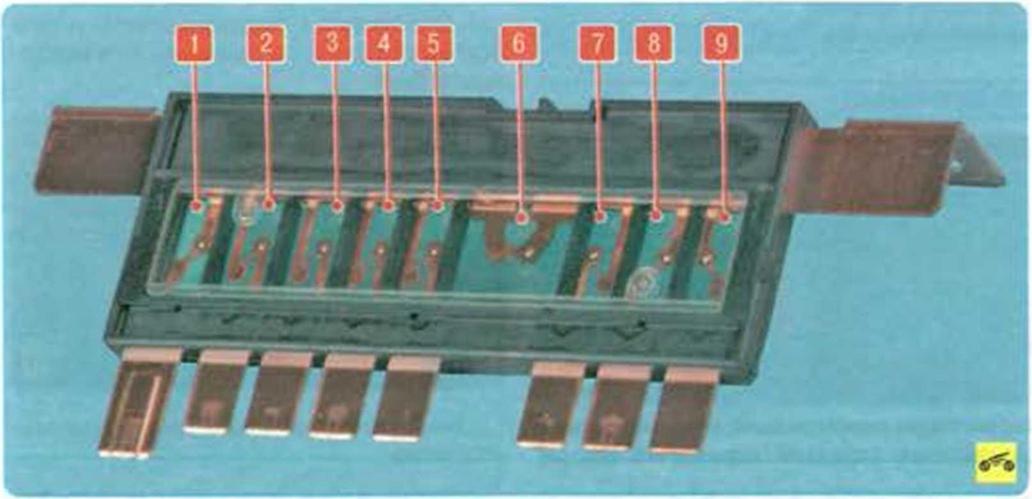

Размещение плавких перемычек в главном предохранителе показано на рис. 10.3, а на­значение - в табл. 10.3.





1.       Для доступа к монтажному блоку предо­хранителей, расположенному в салоне ,





2.       ...подденьте пальцем за выемку в деко­ративной крышке и, преодолевая сопротивле­ние фиксаторов..

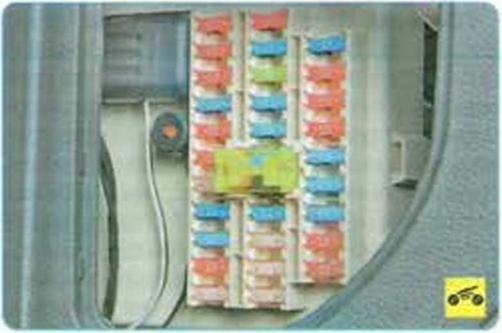

3.       ...снимите крышку с торца панели при­боров







На внутреннюю сторону декоративной крыш­ки нанесена схема расположения предо­хранителей.

4.           Прежде чем заменить перегоревший пре­дохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в таблице 10.1 цепи, которые зепцищают данный предохранитель

ПРЕДУПРЕЖДЕНИЕ

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемыч­ками - это может привести к повреждению электрических приборов и даже к пожару.

5.         Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.



6.        Для доступа к предохранителям и реле монтажного блока, расположенного в мотор­ном отсеке...

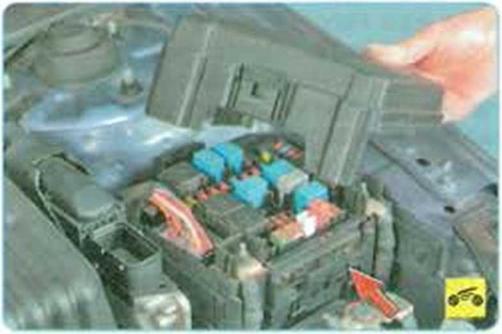

7.        ...отожмите «фиксаторы крыши монтажного блока...











Таблица 10.3

НАЗНАЧЕНИЕ ПЛАВКИХ ПЕРЕМЫЧЕК ГЛАВНОГО ПРЕДОХРАНИТЕЛЯ, РАСПОЛОЖЕННОГО НА ПЕРЕДНЕЙ СТЕНКЕ МОНТАЖНОГО БЛОКА

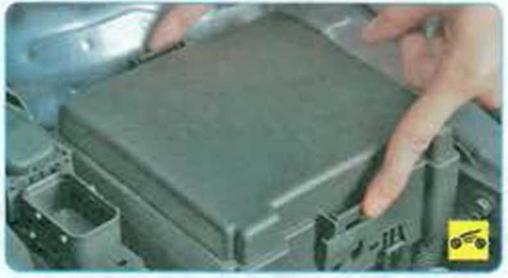

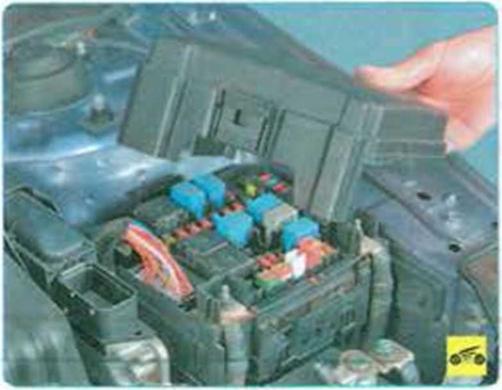

8.          ...и снимите крышку. ПРИМЕЧАНИЕ

На внутреннюю сторону крышки монтажного блока реле и предохранителей, расположен­ных в подкапотном пространстве, нанесена схема расположения реле, предохранителей и плавких вставок.

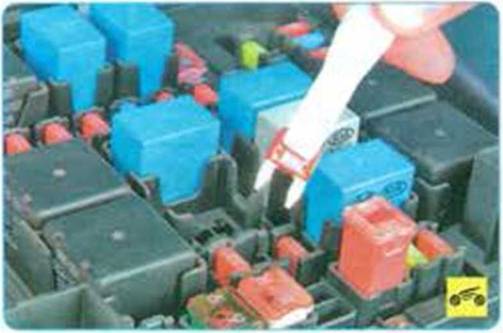

9 Для замены предохранителей используйте пинцет











11.       ...и извлеките его из контактного разъема.

12.       Установите в контактный разъем но­вый предохранитель тою же номинала, что и снятый.





13.       При необходимости извлеките реле, покачивая их из стороны в сторону. Установи­те новое реле.

14 Плавкие вставки заменяйте аналогично замене реле.
