Kia Cerato. РЕГУЛИРОВКА ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА



Рис. 9.8. Детали тормозного механизма стояночного тормоза (показаны детали тормозного механизма с левой стороны): 1,10 - стержень опорной стойки; 2 - передняя колодка стояночного тормоза; 3 - верхняя стяжная пружи­на передней колодки; 4 - фиксирующая пружина распорной планки; 5 - фиксирующая пластина; б - распорная план­ка; 7 - верхняя стяжная пружина задней колодки; 8 - разжимной рычаг; 9 - задняя колодка стояночного тормоза; 11, 14 - пружина опорной стойки ; 12 - нижняя стяжная пружина; 13 - регулировочное устройство

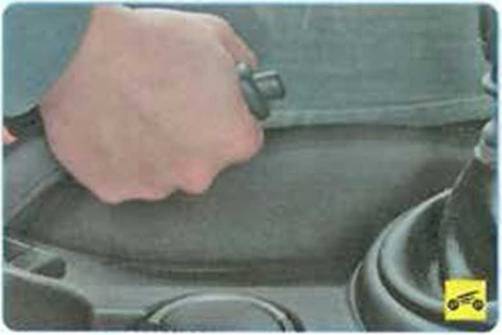

Для предварительной проверки правиль­ности регулировки привода стояночного тор­моза поднимите рычаг привода вверх до упора, при этом вы должны услышать б 8 щелчков храпового устройства. Если ко­личество щелчков не укладывается в указан­ный интервал или автомобиль не удержива­ется СТОЯНОЧНЫМ тормозом

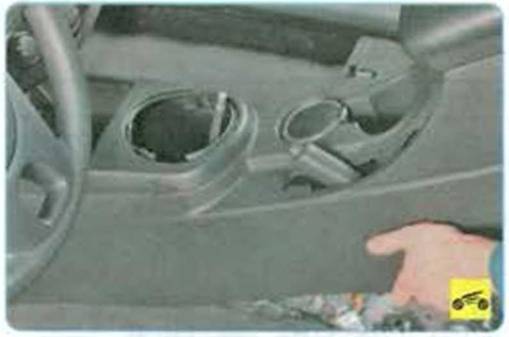

. отрегулируй­те привод. Регулировочный узел привода стояночного тормоза расположен в салоне под облицовкой тоннеля пола.

Вам потребуются: ключ «на 12», отверт­ка с плоским лезвием.

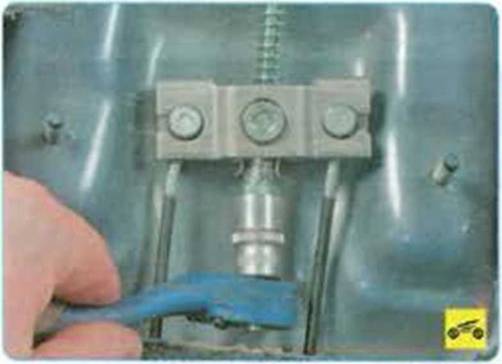

2.        ...и вращением регулировочной гайки на­конечника тpoca добейтесь необходимое о ко­личества щелчков храпового механизма

3.        Установите автомобиль на колеса, затор­

мозитe стояночным тормозом, установите рычаг управления коробкой передач в нейт­ральное положение и попробуйте вручную пе­рекатить автомобиль Если это удалось сде­лать, привод отрегулирован неправильно или неисправен. В этом случае прокачайте тор­мозную систему





4 Выньте заглушки из отверстий для регу­лировки стояночного тормоза в тормозных дисках задних колес.

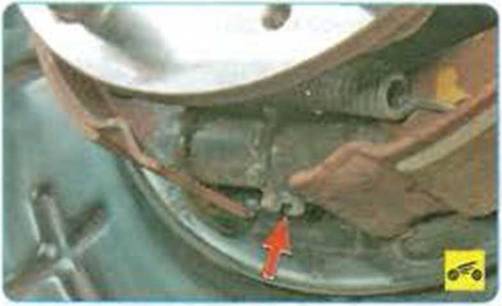

6 ...и вращайте гайку регулировочного уст­ройства стояночного тормоза до полного за­тормаживания тормозного диска колодками стояночного тормоза (для наглядности тор­мозной диск снят).

7.        Отверните гайку регулировочного уст­ройства на 5 щелчков в обратную сторону

8.        Аналогично отрегулируйте механизм сто­яночного тормоза второго заднего колеса.

9              Снова отрегулируйте высоту подъема ры­чага стояночного тормоза вращением регули­ровочной гайки наконечника троса (см п. 2).

10.         Проверните тормозные диски рукой. Они должны вращаться равномерно, без рыв­ков. 3 противном случае отремонтируйте при­вод стояночного тормоза или тормозные ме­ханизмы задних колес.

11.         Установите все снятые детали в поряд­ке, обратном снятию.
