Kia Cerato. ЗАМЕНА ТРУБОПРОВОДОВ ТОРМОЗНОЙ СИСТЕМЫ




Принципы замены трубопроводов и их со­единения со всеми узлами тормозной систе­мы и шлангами одинаковы. Все гайки трубо­проводов выполнены под ключ «на 11».

Работы показаны на примере трубопровода, соединяющего передний и задний тормозные шланги тормозного механизма заднего колоса.

...а также специальный ключ «на 11» для гаек тормозных трубопроводов.

ПОЛЕЗНЫЙ СОВЕТ

Для отворачивания гаек трубопроводов все­гда применяйте специальные ключи, так как гайки сильно затянуты и обычно корродиро­ваны, вследствие чего при пользовании обычными ключами грани гаек сминаются.

ПРИМЕЧАНИЯ

Работа показана на примере трубопроводов и шлангов, соединяющих гидроэлектронный модуль ABS с главным тормозным цилинд­ром. Остальные трубопроводы снимают ана­логично, разница только в местах их крепле­ния и крепления держателей на кузове.





Для замены задних тормозных трубопрово­дов выверните винты крепления и снимите защитный кожух.

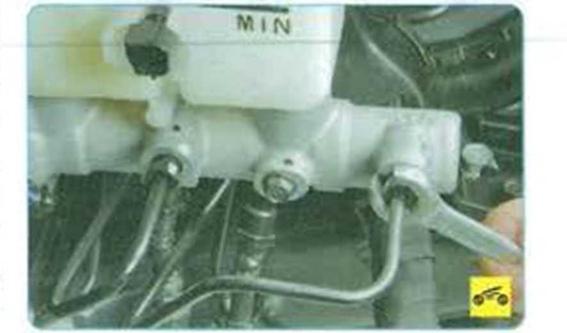

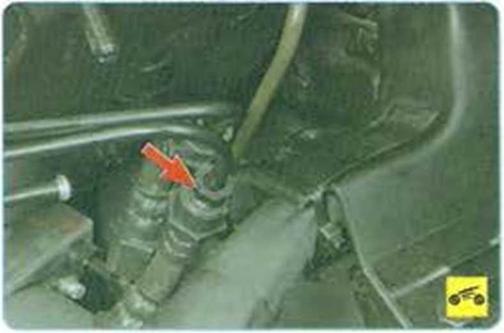

1.      Отверните гайку крепления трубопрово­да к главному тормозному цилиндру и заглу­шите отверстие в тормозном цилиндре.





2.       Отверните гайки кропления трубопрово­дов к соединительному шлангу, снимите шланг, отверните гайку крепления трубопро­вода к гидроэлектронному модулю AE3S и сни­мите трубопроводы.

3.       Установите новые трубопроводы в по­рядке. обратном снятию, и прокачайте гидропривод тормозной системы









Kia Cerato. СНЯТИЕ И УСТАНОВКА ПЕДАЛИ ТОРМОЗА



Вам потребуются: торцовая головка «на 12», пассатижи.

На автомобиле с механической короб­кой передач педаль тормоза снимают следу­ющим образом.

1.       Отсоедините провод от клеммы «минус» аккумуляторной батареи





2.

Снимите нижнюю облицовку панели при­боров (см. «Снятие и установка панели приборов.с. 293).









5.       ...и извлеките его из отверстия пальца вилки толкателя вакуумного усилителя.





6 Извлеките палец из отверстий вилки тол­кателя и педали.





7.        Отверните две гайки шпилек кронштей­на верхнего крепления педали 1ирмоза (для наглядности показано при снятой панели прибороо).

ПОЛЕЗНЫЙ СОВЕТ

Удобное выворачивать болт верхнего креп­ления кронштейна педали к усилителю пане­ли приборов.





8.         Отверните нижние четыре гайки крепле­ния кронштейна педали тормоза к кузову и шпилькам вакуумного усилителя тормозов





9.         ...затем снимите педаль тормоза.

10 Установите педаль тормоза в порядке, обратном снятию.

На автомобиле с автоматической короб­кой передач педаль тормоза снимают следу­ющим образом

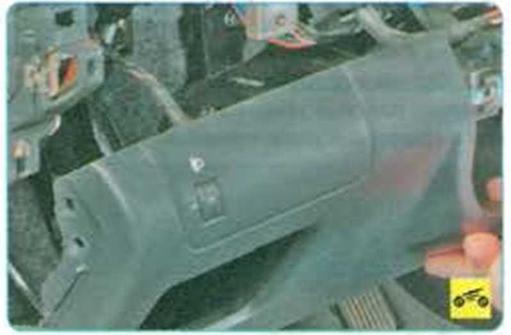

1.         Снимите нижнюю облицовку панели при­боров .

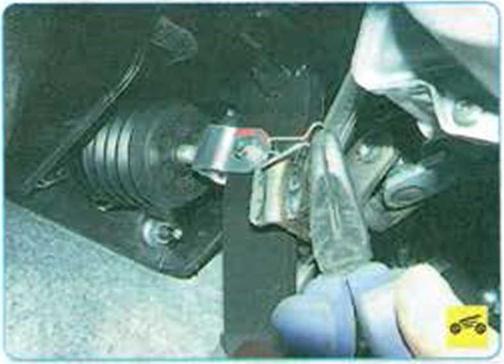

2.           В салоне под панелью приборов под­деньте отверткой пружинный шплинт и извле­ките его из отверстия пазов вилки толкателя вакуумного усилителя.





3.        Извлеките палец из отверстий вилки и педали.

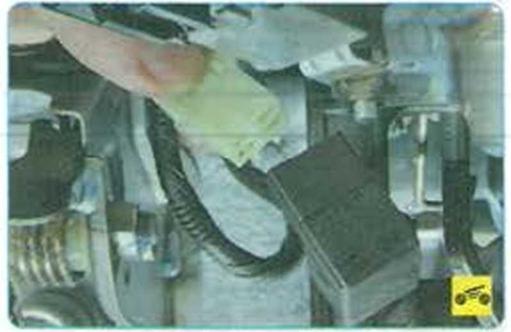

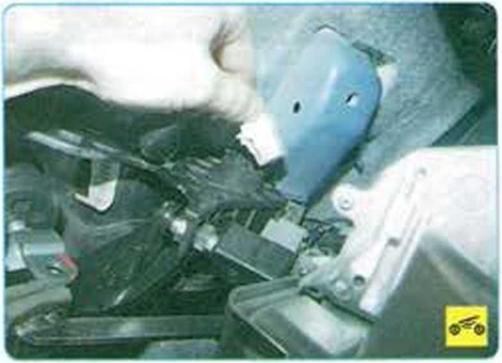

4             Нажав на фиксатор, отсоедините колодку жгутa проводов от выключателя стоп-сигнала

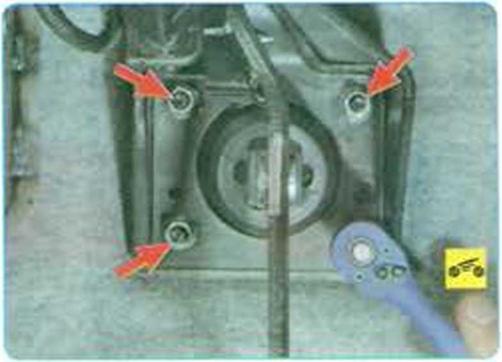

5               Отверните нижние четыре гайки крепле­ния кронштейна педали тормоза к кузову и шпилькам вакуумного усилителя тормозов

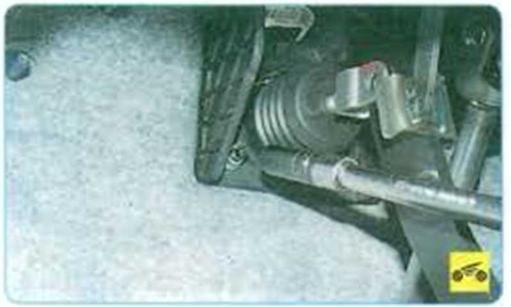

6.          Отверните болт крепления крон­штейна педали тормоза к усилителю панели приборов...

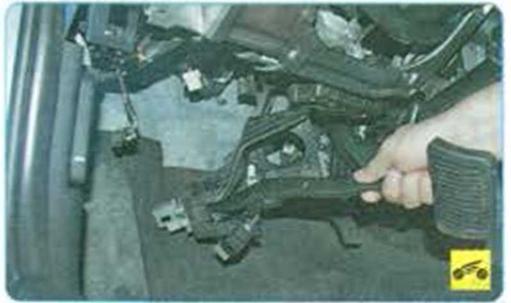

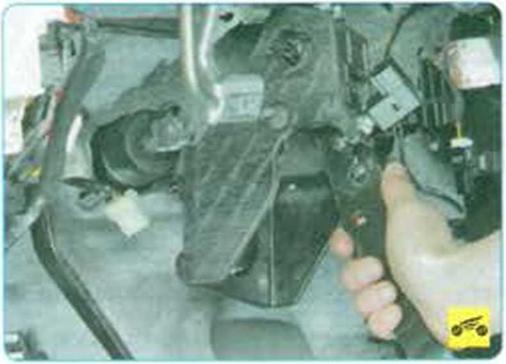

7.          ...затем снимите педаль тормоза в сборе с кронштейном.

8               Установите педаль тормоза о порядке, обратном снятию.
