Kia Cerato. ЗАМЕНА ШЛАНГОВ И ТРУБОПРОВОДОВ ГИДРОПРИВОДА ТОРМОЗОВ

Заменяйте шланги и трубопроводы, если на них обнаружены повреждения. Кроме то­го, рекомендуем в профилактических целях заменять шланги через каждые 100 тыс. км пробега или 7 лет эксплуатации автомоби­ля (в зависимости от того, что наступит рань­ше), даже если они внешне не повреждены. Резина шлангов стареет, и они могут неожи­данно лопнуть при торможении.





Kia Cerato. ЗАМЕНА ТОРМОЗНЫХ ШЛАНГОВ



На автомобиле применяют восемь тормоз­ных шлангов. Четыре тормозных шланга на задней подвеске: два (задних) для соеди­нения трубопроводов с рабочими цилиндра­ми тормозных механизмов задних колес, два (передних) для соединения тормозных трубо­проводов на балке и на кузове. Два тормоз­ных шланга для соединения трубопроводов с рабочими цилиндрами тормозных механиз­мов передних колос. Два тормозных шланга для соединения тоубопроводоа гидроэлектронного модуля антиблокировочной систе­мы тормозов (ABS) с трубопроводами главно­го тормозного цилиндра.

Вам потребуются: ключи «на 12», «на 17», торцовая головка «на 12», пассатижи...

...а также специальный ключ «на 11» для гаек тормозных трубопроводов.

ПОЛЕЗНЫЙ СОВЕТ

Для отворачивания гаек трубопроводов все­гда применяйте специальные ключи, так как гайки сильно затянуты и обычно корродированы, вследствие чего при пользовании обычными ключами грани гаек сминаются.

1.      Для замены шланга тормозного меха­низма переднего колеса снимите колесо со стороны заменяемого шланга.





2           Оберните гайку крепления трубо­провода...

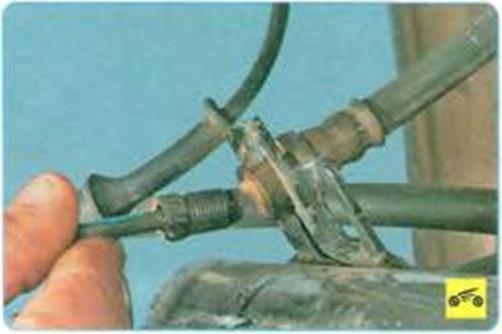

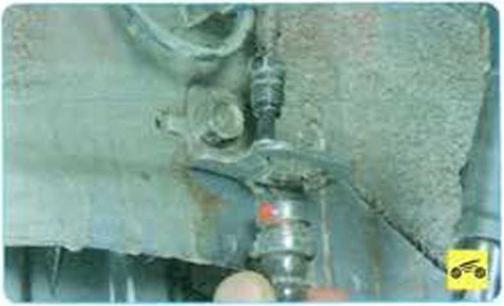

3           . .снимите запорную скобу с верхнего на­конечника шланга...





4           ...и извлеките наконечник шланга из кронштейна.

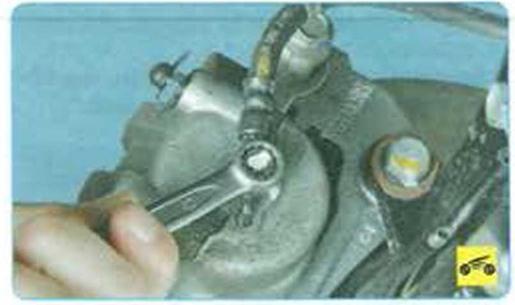

5.      Выверните болт-шгуцер крепления ни­жнего наконечника шланга к рабочему цилин­дру тормозного механизма переднею колеса

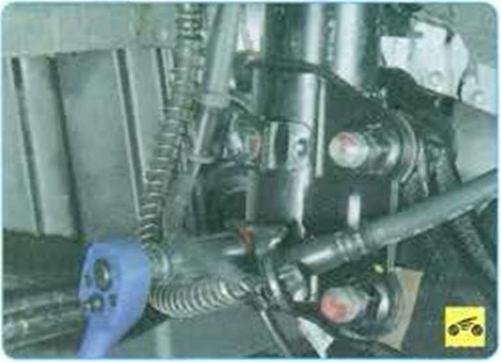

6.          Выверните болт крепления кронштейна тормозного шланга и жгута проводов датчика частоты вращения колеса к амортизаторной стойке.





7.          Сожмите пластмассовые фиксаторы крепления жгута проводов датчика частоты вращения колеса к кронштейну...





8.          ...отсоедините жтут проводов датчика ча­стоты вращения колеса от кронштейна.

9.          ...и снимите тормозной шланг с авто­мобиля.

10   Установите ноный шланг в порядке, об­ратном снятию

Проследите за тем, чтобы шланг но перекру­чивался при установке вдоль оси.

11.      Аналогично замените шланг тормоз­ного механизма переднего колеса с другой стороны.





Для снятия шланга, соединяющего тормозные трубопроводы главного тормозного цилиндра и гидроэлектронного модуля антиблокировоч- ной системы тормозов (ABS), удерживая клю­чом наконечники шланга от проворачивания, отверните две гайки креплений трубопрово­дов к шлангу с двух сторон и отсоедините шланг от трубопроводов.

12              После замены шлангов удалите воздух из тормозной системы .

Для замены шланга соединения трубо­проводов с рабочими цилиндрами тор­мозных механизмов задних колес выполните следующее

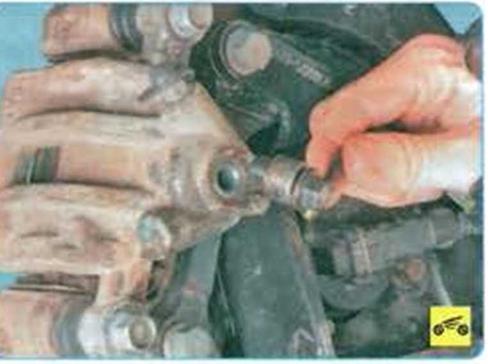

1                Выверните болт-штуцер крепления нако­нечника шланга к рабочему цилиндру тормоз­ного механизма заднего колеса...









3.         Отверните гайку крепления тормозного трубопровода к наконечнику шланга, удержи­вая шланг от проворачивания.

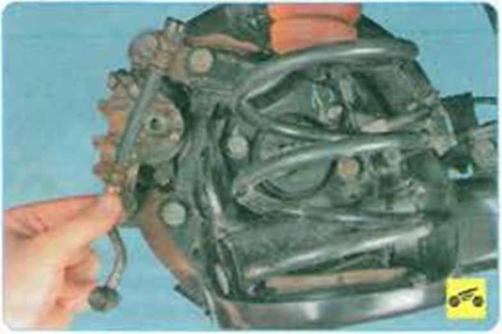

5.         Снимите тормозной шланг.

6.         Аналогично замените шланг тормозного механизма заднего колеса с другой стороны.

Для замены шлангов соединения тор­мозных трубопроводов на балке задней подвески и трубопроводов на кузове вы­полните следующее.

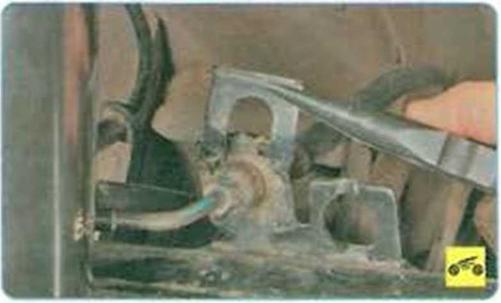

1. Снимите запорную скобу с наконечника переднего шланга.











4 Выведите наконечник тормозного шлан­га из кронштейна балки задней подвески.

5.

Отверните гайку Б крепления тормозного трубопровода к наконечнику шланга, удержи­вая шланг от проворачивания. Выверните болт А крепления кронштейна тормозного шланга и отсоедините шланг от трубопровода.

6.         Снимите тормозной шланг

7.         Аналогично замените тормозной шланг с другой стороны

8.         Установите тормозные шланги в порядке, обратном снятию.

После замены шлангов удалите воздух из тормозной системы.
