Kia Ceed (2009+). Электросхемы - часть 4

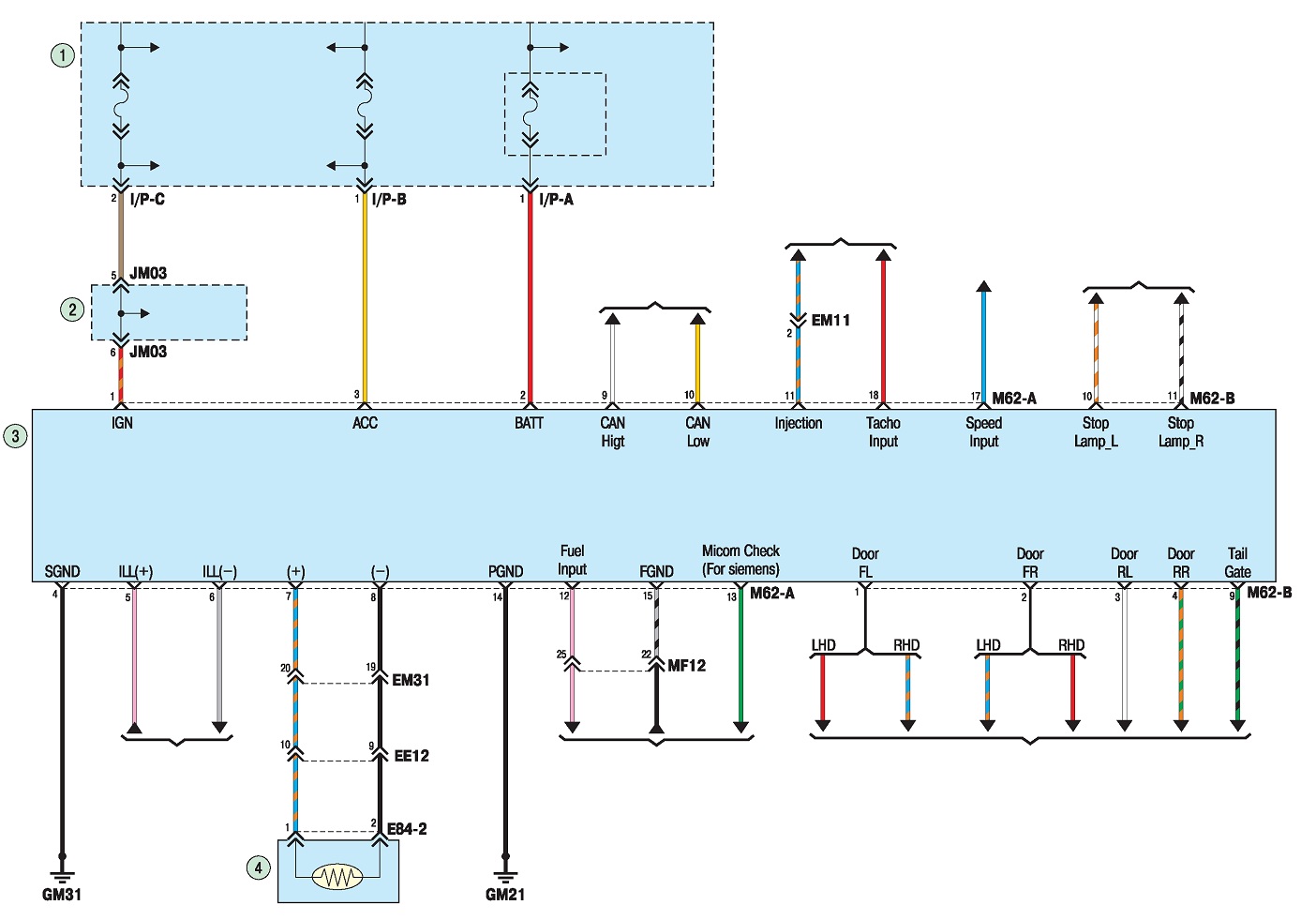

Схема 10. Бортовой компьютер: 1 - блок реле и предохранителей в салоне автомобиля; 2 - соединительная колодка под панелью приборов; 3 - бортовой компьютер; 4 - датчик температуры наружного воздуха

Схема 11а. Указатели поворота и аварийная сигнализация: 1 - блок реле и предохранителей в моторном отсеке; 2,4 - блок реле и предохранителей в салоне автомобиля; 3 - выключатель аварийной сигнализации; 5 - комбинация приборов; 6 - соединительная колодка под панелью приборов; 7 - правый передний указатель поворота; 8 - правый повторитель поворота; 9 - левый передний указатель поворота; 10 - левый повторитель поворота

Схема 11 б. Указатели поворота и аварийная сигнализация: 1 - выключатель аварийной сигнализации; 2 - электронный блокуправления электрооборудованием салона; 3 - левый подрулевой переключатель; 4 - блок реле и предохранителей в салоне автомобиля; 5 - левый передний указатель поворота; 6 - блок реле и предохранителей в моторном отсеке; 7 - левый повторитель поворота; 8 - левая контрольная лампа указателя поворота в комбинации приборов; 9 - правая контрольная лампа указателя поворота в комбинации приборов; 10 - соединительная колодка под панелью приборов
