Kia Ceed (2009+). Электросхемы - часть 2

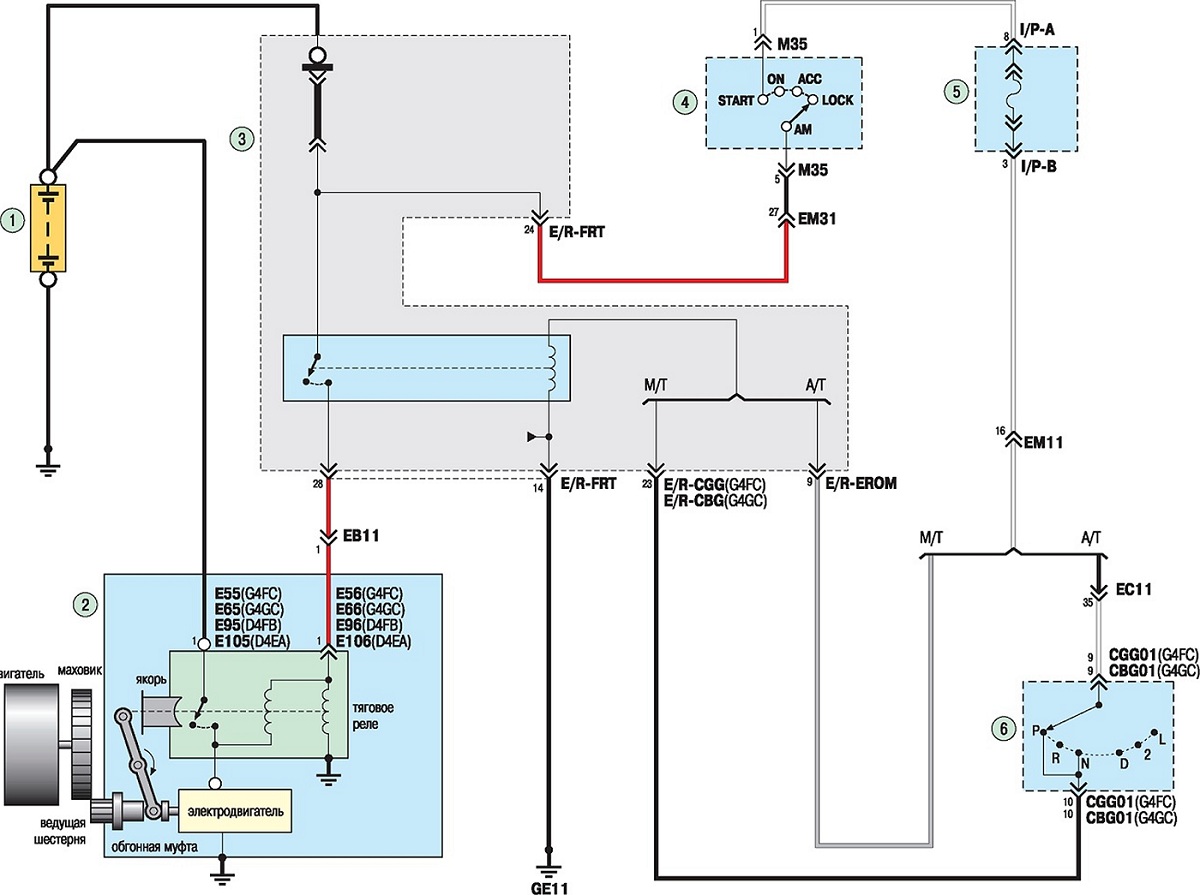

Схема 4. Система пуска двигателя: 1 - аккумуляторная батарея; 2 - стартер; 3 - блок реле и предохранителей в моторном отсеке; 4 - выключатель (замок) зажигания; 5 - блок реле и предохранителей в салоне автомобиля; 6 - селектор автоматической коробки передач

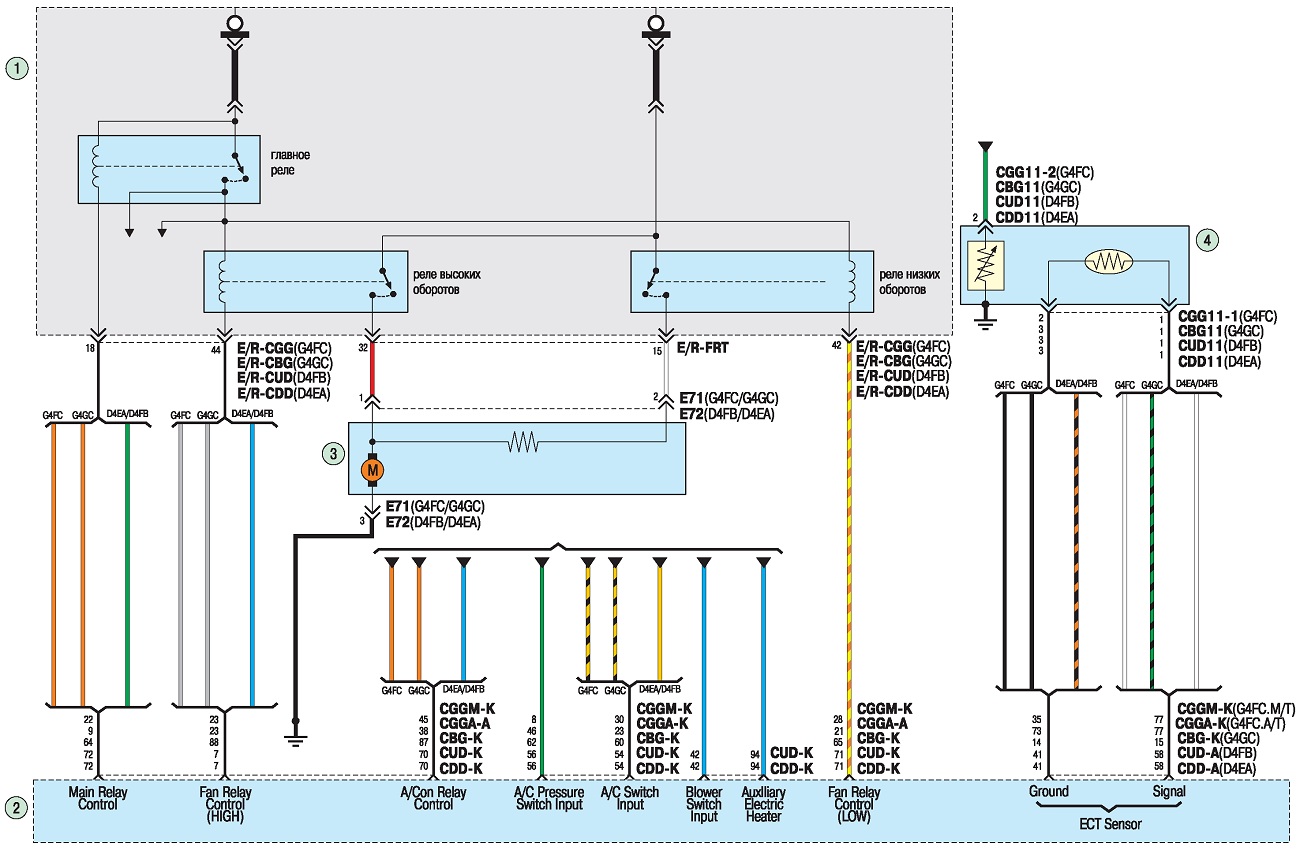

Схема 5. Система охлаждения двигателя: 1 - блок реле и предохранителей в моторном отсеке; 2 - электронный блок управления электрооборудованием салона; 3 - электровентилятор системы охлаждения двигателя; 4 - датчик температуры охлаждающей жидкости

Схема 6. Система подогрева топливного фильтра на дизельных двигателях: 1 - дополнительный блок реле и предохранителей в моторном отсеке; 2 - блок реле и предохранителей в салоне автомобиля; 3 - блок реле и предохранителей в моторном отсеке; 4 - термоэлемент; 5 - датчик температуры

Схема 7. Прикуриватель: 1 - блок реле и предохранителей в салоне автомобиля; 2 - прикуриватель; 3 - передняя розетка; 4 - задняя розетка; 5 - соединительная колодка
