Kia Ceed (2009+). ЗАМЕНА БЛОКА ПОДКЛЮЧЕНИЯ МУЛЬТИМЕДИЙНЫХ УСТРОЙСТВ



Показана замена блока подключения муль­тимедийных устройств на автомобиле с ме­ханической коробкой передач. Приемы за­мены блока подключения мультимедийных устройств на автомобиле с автоматической коробкой передач те же. Разница заключа­ется в снятии облицовки рычага селектора (см. «Снятие и установка облицовки рычага селектора управления автоматической ко­робкой передач», с. 251).

Вам потребуется отвертка с крестооб­разным лезвием.

1.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.


2.     Отверните рукоятку рычага переключе­ния передач...

3. ...и снимите ее.









4. Расстегните кнопку..





5.    ...и, преодолевая сопротивление пружин­ных фиксаторов, отведите верхнюю накладку облицовки тоннеля пола.

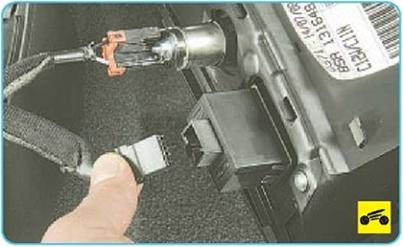

6.    Отсоедините колодки жгута проводов от блока подключения мультимедийных уст­ройств...





7.    ...и от розетки.





8. Отожмите фиксатор...





9.     ...и снимите блок подключения мультиме­дийных устройств.

10.                       Установите детали в последовательнос­ти, обратной снятию.





Kia Ceed (2009+). ЗАМЕНА ЭЛЕКТРОННОГО БЛОКА ПРЕОБРАЗОВАНИЯ USB-СИГНАЛА





Вам потребуется торцовая головка «на 12».

1.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.





2.     Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля по­ла», с. 250).

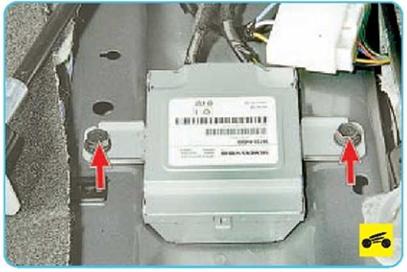

3. Выверните два болта крепления.





4. ...и снимите блок.





5. Отсоедините колодки жгута проводов...





6.    ...и снимите электронный блок преобра­зования USB-сигнала.

7.    Установите детали в последовательнос­ти, обратной снятию.
