Kia Ceed (2009+). ИММОБИЛИЗАТОР

ОСОБЕННОСТИ КОНСТРУКЦИИ

На автомобили Kia Cee'd устанавливают иммобилизатор - электронное устройство, предназначенное для предотвращения не­санкционированного пуска двигателя путем разрыва электрических цепей системы управ­ления двигателем.

Иммобилизатор состоит из блока управле­ния, антенного блока в замке зажигания (кольца транспондера), ключей и сигнальной лампы в комбинации приборов. Режимы ра­боты им мобил и затора отображаются включе­нием сигнальной лампы.

Блок управления им мобил изатором установ­лен слева под панелью приборов и подключен к электронному блоку управления двигателем. При включении зажигания блок управления двигателем получает от блока управления им- мобилизатором код-пароль, который сравни­вается с информацией, хранящейся в его памя­ти. По результату анализа кода ЭБУ принимает решение о возможности пуска двигателя.




Kia Ceed (2009+). ЗАМЕНА БЛОКА УПРАВЛЕНИЯ ИММОБИЛИЗАТОРОМ

Вам потребуется ключ «на 10».

1.               Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.               Снимите панель приборов (см. «Снятие и установка панели приборов», с. 253).







3.








Отсоедините от блока управления иммо- билизатором колодку жгута проводов.



4.    Выверните болт крепления и снимите блок управления с каркаса панели приборов.

5.    Установите новый блок управления им- мобилизатором в порядке, обратном снятию.









Kia Ceed (2009+). ЗАМЕНА МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ





Вам потребуется отвертка с крестооб­разным лезвием.

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.    Снимите центральную декоративную на­кладку панели приборов (см. «Снятие и уста­новка панели приборов», с. 253).

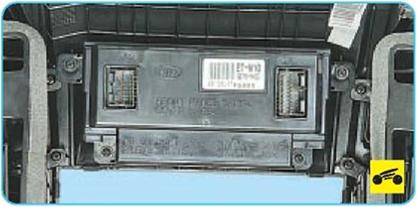

3. Выверните четыре болта крепления...

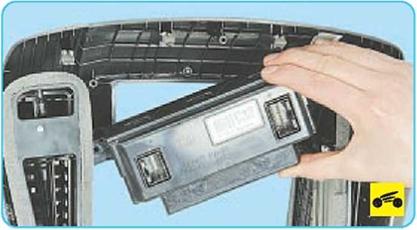

4.    ...и снимите многофункциональный дис­плей.

5.    Установите детали в порядке, обратном снятию.


Kia Ceed (2009+). СНЯТИЕ И УСТАНОВКА БЛОКА УПРАВЛЕНИЯ ЭЛЕКТРООБОРУДОВАНИЕМ САЛОНА




Вам потребуется ключ «на 10».

1.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.





2.     Снимите центральную декоративную на­кладку панели приборов (см. Сня ие и уста­новка панели приборов», с. 253).







3.     Отсоедините колодки жгута проводов от блока, отверните две гайки крепления кронштейна...

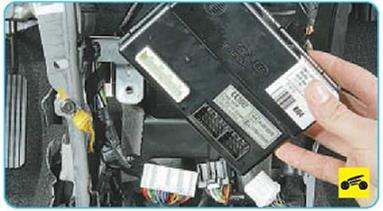

4.     ...и снимите блок управления электро­оборудованием салона.

5.     Установите снятые детали в последова­тельности, обратной снятию.
