ТОРМОЗНЫЕ МЕХАНИЗМЫ ЗАДНИХ КОЛЕС

Kia Ceed (2009+). ЗАМЕНА ТОРМОЗНЫХ КОЛОДОК ТОРМОЗНЫХ МЕХАНИЗМОВ ЗАДНИХ КОЛЕС





Проверяйте состояние тормозных колодок при каждом техническом обслуживании (см. «Проверка степени износа тормозных коло­док, дисков и барабанов», с. 172).

Тормозные колодки необходимо заменять при износе накладок (минимально допустимая толщина фрикционных накладок - 2,0 мм), при непрочном соединении накладок с осно­ванием, замасливании рабочих поверхностей, наличии глубоких борозд или сколов.





На внутренних колодках задних тормозов уста­новлены индикаторы износа. По достижении минимально допустимой толщины накладок индикатор износа во время торможения сопри­касается с тормозным диском, вызывая скрип, сигнализирующий о наступлении предельного износа накладок тормозных колодок.

ПРЕДУПРЕЖДЕНИЯ___________________

Заменяйте тормозные колодки задних тор­мозных механизмов только комплектом из 4 шт. (по две на каждую сторону).

Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к верхней метке, необходимо откачать часть жидкости, так как после замены изношенных колодок новыми уровень поднимется.

Вам потребуются: ключ «на 14», от­вертка с плоским лезвием.

1.  Снимите заднее колесо.















2.   Выверните болт нижнего направляющего пальца...

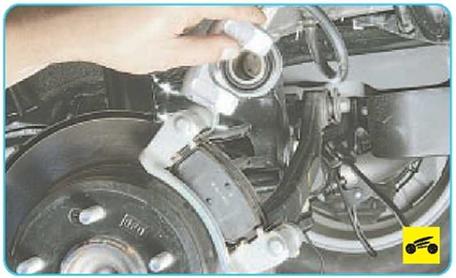

3.   ...и приподнимите суппорт вверх вместе с наружной тормозной колодкой.

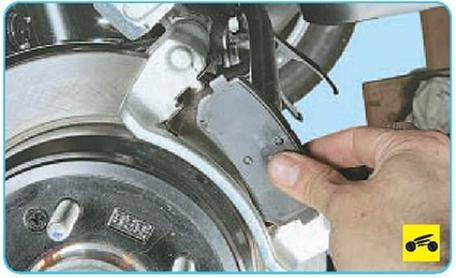

4.     Снимите с направляющей наружную и внутреннюю тормозные колодки.

ПОЛЕЗНЫЙ СОВЕТ_________________

При каждой замене тормозных колодок в обязательном порядке проверяйте состоя­ние защитных резиновых чехлов направляю­щих пальцев, а также легкость перемещения суппорта относительно направляющей тор­мозных колодок. Если перемещение затруд­нено, смажьте консистентной смазкой на­правляющий палец и его чехол.

5.     С помощью раздвижных пассатижей уто­пите поршень цилиндра.

6.     Установите фиксирующие пружины, тор­мозные колодки и другие снятые детали в по­рядке, обратном снятию.

7.     Аналогично замените тормозные колодки тормозного механизма правого колеса.

8.     Проверьте и при необходимости восста­новите уровень тормозной жидкости в бачке главного тормозного цилиндра.









Kia Ceed (2009+). ЗАМЕНА СУППОРТА ТОРМОЗНОГО МЕХАНИЗМА ЗАДНЕГО КОЛЕСА





Вам потребуется ключ «на 14».

1.     Снимите колесо со стороны заменяемо­го суппорта.





2.     Снимите верхний поперечный рычаг (см. «Снятие, ремонт и установка верхнего попе­речного рычага», с. 154).





Если снимаете суппорт для замены, перед выворачиванием болтов крепления суппорта к кулаку задней подвески отсоедините от ра­бочего цилиндра тормозной системы шланг подвода тормозной жидкости (см. «Замена тормозных шлангов», с. 176).





Если снимаете суппорт не для замены, после выворачивания болтов крепления суппорта к кулаку задней подвески подвесьте тормоз­ной механизм на веревке или проволоке к деталям задней подвески. Следите за тем, чтобы тормозной шланг не перекручивался и не натягивался.

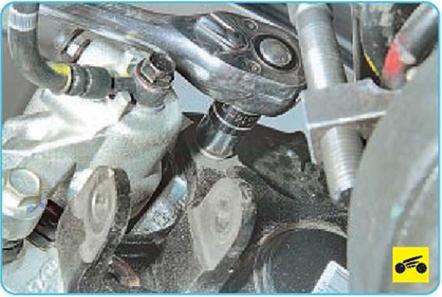

3.    Выверните болт нижнего крепления суп­порта к кулаку задней подвески.





4.    Выверните болт верхнего крепления суп­порта к кулаку задней подвески...

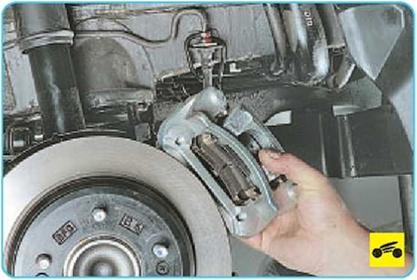

5.   ...и снимите суппорт с кулака.

6.   Установите суппорт и верхний попереч­ный рычаг в порядке, обратном снятию.
