Kia Ceed (2009+). ЗАМЕНА ШЛАНГОВ И ТРУБОК ГИДРОПРИВОДА ТОРМОЗОВ

Заменяйте шланги и трубки, если на них об­наружены повреждения. Кроме того, рекомен­дуем в профилактических целях заменять шлан­ги через каждые 100 тыс. км пробега или 7 лет эксплуатации автомобиля (в зависимости отто­го, что наступит раньше), даже если они внешне не повреждены. Резина шлангов стареет, и они могут неожиданно лопнуть при торможении.





Kia Ceed (2009+). ЗАМЕНА ТОРМОЗНЫХ ШЛАНГОВ

На автомобиле применяют четыре тормоз­ных шланга: два (задние) для соединения тру­бопроводов с рабочими цилиндрами задних тормозных механизмов и два (передние) для соединения трубопроводов с рабочими ци­линдрами передних тормозных механизмов.

Вам потребуются: ключи «на 11», «на 12», торцовый ключ «на 12», пассатижи...

...а также специальный ключ «на 10» для гаек тормозных трубопроводов.


ПОЛЕЗНЫЙ СОВЕТ

Для отворачивания гаек трубок всегда при­меняйте специальные ключи, так как гайки сильно затянуты и обычно корродированы, вследствие чего при пользовании обычными ключами грани гаек сминаются.

1.   Для замены шланга тормозного меха­низма переднего колеса снимите колесо со стороны заменяемого шланга.

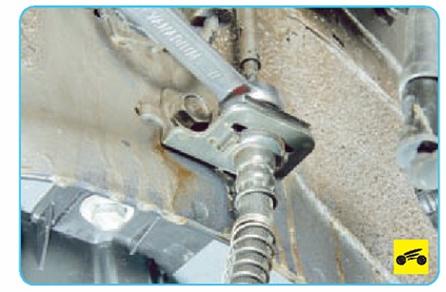

2.    Отверните гайку крепления трубки...





3.    ...снимите запорную скобу с верхнего наконечника шланга...





4.    ...и отсоедините шланг от трубопровода.

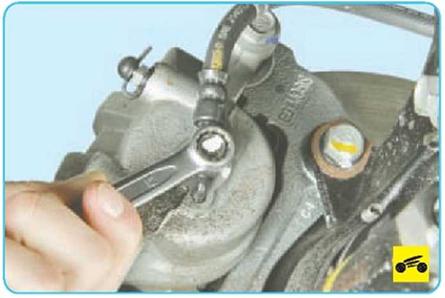

5.    Выверните болт-штуцер крепления ниж­него наконечника шланга к рабочему цилинд­ру тормозного механизма переднего колеса.

Обратите внимание на две медные уплотни­тельные шайбы, расположенные с обеих сторон наконечника шланга. При сборке эти шайбы замените новыми.

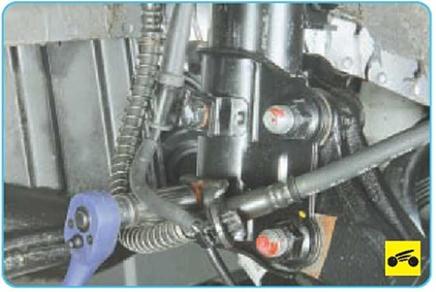

6.      Выверните болт кронштейна крепления тормозного шланга из амортизаторной стойки...

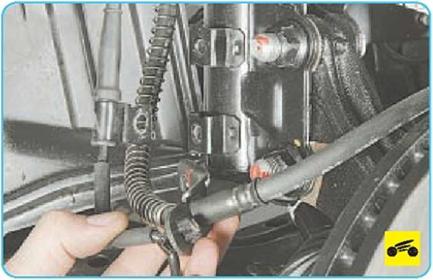

7.      ...извлеките кронштейн крепления тор­мозного шланга, кронштейн крепления жгута проводов датчика частоты вращения колеса, сжав его пластмассовые фиксаторы...

8.      ...и снимите тормозной шланг с автомо­биля.

ПРЕДУПРЕЖДЕНИЕ_______________

Проследите за тем, чтобы шланг не перекру чивался при установке вдоль оси.

9.      Аналогично замените второй передний шланг

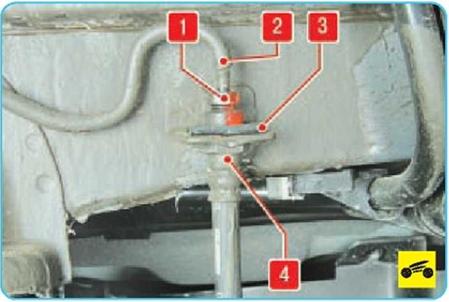

10. Для замены шланга тормозного ме­ханизма заднего колеса отверните гайку 1 (рис. 9.6) крепления тормозной трубки 2











к переднему наконечнику 4 шланга, снимите запорную скобу 3 с верхнего наконечника шланга и отсоедините шланг от трубопровода.

11.     Аналогично снимите шланги с другой стороны автомобиля.

12.     Установите тормозные шланги в поряд­ке, обратном снятию.

13.     После замены шлангов удалите воздух из тормозной системы (см. «Прокачка гидро­привода тормозной системы», с. 173).







Kia Ceed (2009+). ЗАМЕНА ТОРМОЗНЫХ ТРУБОК





Принципы замены трубок и их соединения со всеми узлами тормозной системы и шлан­гами одинаковы. Все гайки трубок выполнены подключ «на 10».

Работы показаны на примере трубки, соеди­няющей передний и задний тормозные шланги тормозного механизма заднего колеса.

Вам потребуются: ключ «на 10»...

...а также специальный ключ «на 10» для гаек тормозных трубопроводов.

ПОЛЕЗНЫЙ СОВЕТ

Для отворачивания гаек трубок всегда при­меняйте специальные ключи, так как гайки сильно затянуты и обычно корродированы, вследствие чего при пользовании обычными ключами грани гаек сминаются.

ПРИМЕЧАНИЯ_______________________________

Работа показана на примере трубок и шлан­гов, соединяющих гидроэлектронный мо­дуль ABS с главным тормозным цилиндром. Остальные трубки снимают практически ана­логично, разница только в местах их крепле­ния и крепления держателей на кузове.





1.      Установите автомобиль на подъемник или смотровую канаву





2.    Отверните гайку крепления трубопрово­да к главному тормозному цилиндру заглуши­те отверстие в тормозном цилиндре.





3.    Отверните гайки крепления трубок к со­единительному шлангу, снимите шланг, отвер­ните гайку крепления трубки к гидроэлектрон­ному модулю ABS и снимите трубку

4.    Установите новые трубки в порядке, об­ратном снятию, и прокачайте гидропривод тормозной системы (см. «Прокачка гидропри­вода тормозной системы», с. 173).
