Kia Ceed (2009+). СНЯТИЕ И УСТАНОВКА ПОВОРОТНОГО КУЛАКА





Вам потребуются: все инструменты для снятия суппорта и тормозного диска тормозного механизма переднего коле­са, а также ключи «на 17», «на 19», торцо­вая головка «на 32», пассатижи, съемник для шаровых шарниров, отвертка с плос­ким лезвием.

1.     Затормозите автомобиль стояночным тормозом и установите противооткатные упо­ры («башмаки») под задние колеса.

2.     Приподнимите переднюю часть автомо­биля, установите ее на надежные опоры и снимите колесо.

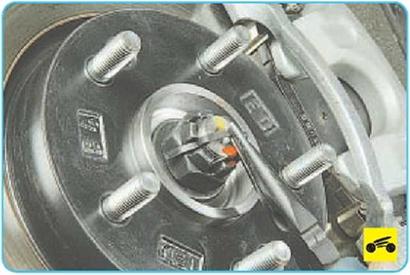

4.   ...и извлеките шплинт из отверстия оси поворотного кулака.

5.   Установите колесо на ступицу, предвари­тельно удалив декоративную заглушку цент­рального отверстия диска колеса. Опустите автомобиль.

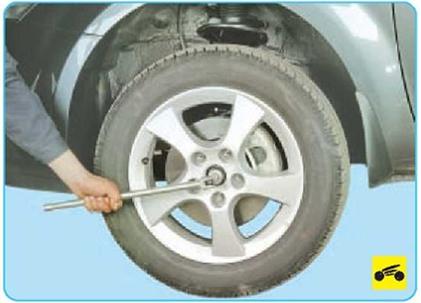

6.   Ослабьте затяжку гайки ступицы перед­него колеса.

7.   Поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо.





8.   Отсоедините рулевую тягу от рычага по­воротного кулака (см. «Замена наружного на­конечника рулевой тяги», с. 165).

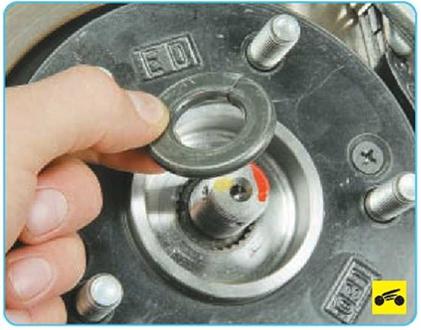

9.   Отверните гайку ступицы и снимите гайку и пружинную шайбу.

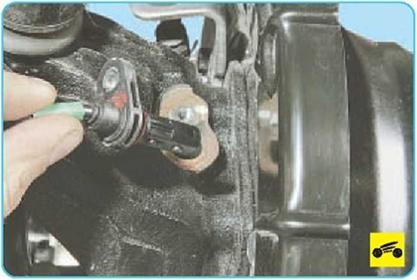

10.     Снимите с поворотного кулака датчик частоты вращения колеса (см. «Замена датчи­ков частоты вращения колес», с. 279).





11.     Выверните два болта крепления шаро­вой опоры к поворотному кулаку и отсоедини­те корпус опоры от поворотного кулака.





Между корпусом опоры и поворотным кула­ком установлен грязезащитный экран. Не потеряйте его при отсоединении опоры от поворотного кулака.





12.     Аккуратно выведите хвостовик наруж­ного шарнира равных угловых скоростей из ступицы переднего колеса, отведя теле­скопическую стойку в сторону, и подвесьте привод на проволоке.

ПОЛЕЗНЫЙ СОВЕТ

При затрудненном выведении хвостовика наружного шарнира аккуратно, не повреж­дая резьбы, выбейте его из ступицы молот­ком через выколотку или деревянный брусок подходящего размера.

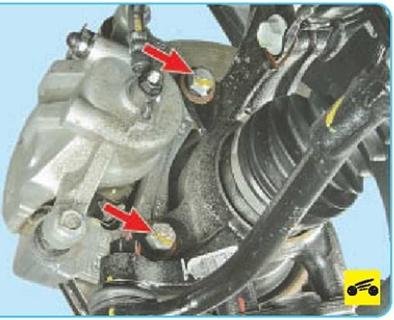

13.   Снимите суппорт тормозного механиз­ма, не отсоединяя от него тормозной шланг

(см. «Замена суппорта тормозного механизма переднего колеса», с. 179), и подвяжите, например, к пружине передней подвески, не допуская натяжения или перегибов шланга.

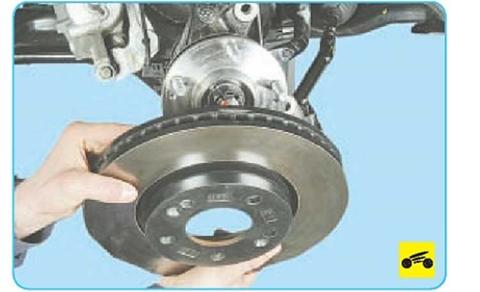

14.   Снимите тормозной диск (см. «Замена тормозного диска тормозного механизма пе­реднего колеса», с. 179).





15.   Отверните гайки болтов крепления те­лескопической стойки к поворотному кулаку удерживая головку болта от проворачивания, извлеките болты...





16.   ...и снимите поворотный кулак.

17.   Установите детали в порядке, обратном снятию.

18.   Проверьте и при необходимости отрегу­лируйте углы установки колес. Воспользуй­тесь услугами мастерских, располагающих специальным оборудованием.
