Kia Ceed (2009+). ЗАМЕНА КОМПЕНСАТОРА ПУЛЬСАЦИЙ ДАВЛЕНИЯ ТОПЛИВА ДВИГАТЕЛЯ G4FB

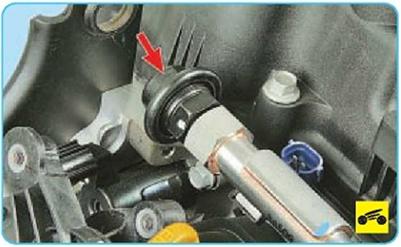

Компенсатор пульсаций давления топли­ва установлен на торце топливной рампы и служит для поддержания постоянного давле­ния топлива в рампе при его резком падении в топливной магистрали, вызванном, напри­мер, значительным увеличением расхода топ­лива при интенсивном разгоне автомобиля.

Вам потребуются: два ключа «на 22».

1.    Снизьте давление в системе питания (см. «Снижение давления в системе питания двигателя», с. 96).

2.    Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожу­ха двигателя», с. 70).





3.    Выверните компенсатор пульсаций дав­ления топлива и извлеките его из топливной рампы.

4.    Установите компенсатор пульсаций дав­ления топлива в порядке, обратном снятию.







Kia Ceed (2009+). СНЯТИЕ И УСТАНОВКА ТОПЛИВНОЙ РАМПЫ ДВИГАТЕЛЯ G4FB

Вам потребуются: торцовые головки «на 10», «на 12», отвертка с плоским лез­вием.



1.    Снизьте давление в системе подачи топ­лива (см. «Снижение давления в системе пи­тания двигателя», с. 96).

2.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3.    Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожу­ха двигателя», с. 70).

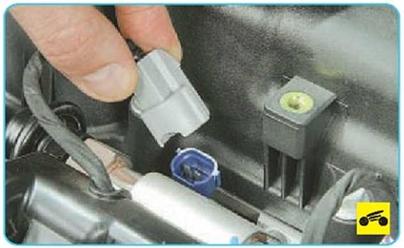

5.   ...и отсоедините колодки жгутов проводов от форсунок.





6.   Выверните два болта крепления рампы проводов топливных форсунок...

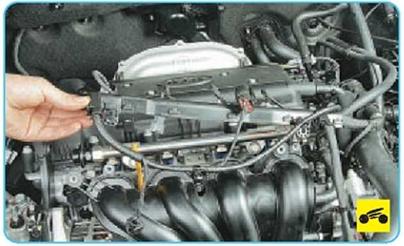

7.   ...и отведите рампу вместе с проводами в сторону.





8. Отверните две гайки крепления штуце­ра подводящего трубопровода к топливной рампе...





ПРИМЕЧАНИЕ_______________________________

Штуцер трубопровода уплотнен резиновым кольцом, заменяйте кольцо при каждом от­соединении трубопровода.

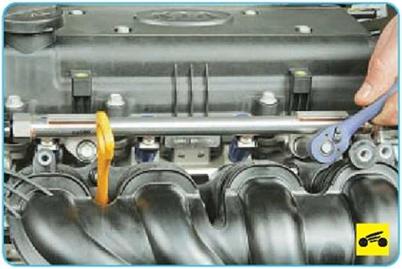

10.Выверните два болта крепления топлив­ной рампы к впускной трубе...





ПРЕДУПРЕЖДЕНИЕ___________________________

11. ...и снимите топливную рампу



Если при снятии топливной рампы какая-ли- бо из форсунок останется во впускной трубе, обязательно замените стопорную пластину этой форсунки.



12.     Установите топливную рампу в обрат­ном порядке, заменив уплотнительные кольца форсунок.
