Kia Ceed (2009+). ЗАМЕНА ТОПЛИВНОГО БАКА ДВИГАТЕЛЯ G4FB



При обнаружении утечки топлива из бака ре­комендуется заменить бак, так как его пайка требует определенной квалификации исполни­теля и специального оснащения. Помимо это­го необходима тщательная промывка и про­парка бака, иначе возможен взрыв паров топ­лива при пайке. Если сетка топливного насоса часто засоряется, снимите и промойте бак.

Вам потребуются: ключи «на 10», «на 14», пассатижи с тонкими губками, отвертка с плоским лезвием.

1.     Снизьте давление в системе питания (см. «Снижение давления в системе питания двигателя», с. 96).

2.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3.     Отсоедините колодку проводов и топ­ливную магистраль от топливного модуля (см. «Снятие и установка топливного моду­ля», с. 97).

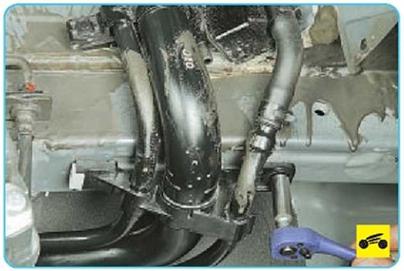

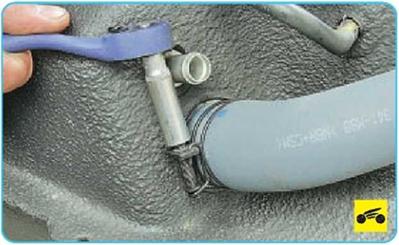

4.     Ослабьте хомут крепления шланга топлив­ного бака к патрубку наливной трубы, сдвиньте хомут по шлангу и отсоедините шланг.

5.     Сожмите пассатижами отогнутые ушки хомута воздухоотводящего шланга топливно­го бака, сдвиньте хомут по шлангу и снимите шланг с патрубка.

6.

Аналогичным способом отсоедините от патрубков топливного бака шланги систе­мы улавливания паров топлива.

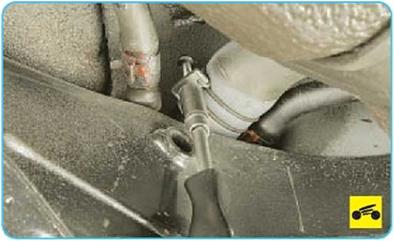

9.        Ослабьте затяжку хомута крепления шланга к топливному баку, сдвиньте хомут по шлангу..









11.   Извлеките из топливного бака клапан. Для снятия наливной трубы топливного бака выполните следующие операции.





12.   Снимите левый задний подкрылок коле­са (см. «Снятие и установка брызговиков ко­лес и подкрылков», с. 235).

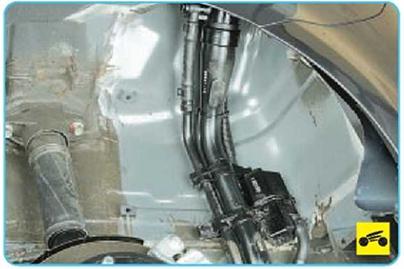

13.  Выверните один болт крепления нижне­го кронштейна воздухоотводящей трубки к па­нели кузова...





14.  ...и один болт крепления верхнего крон­штейна.

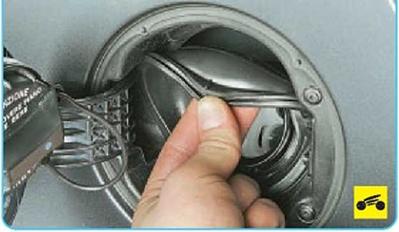

15.  Извлеките резиновый уплотнитель на­ливной горловины.

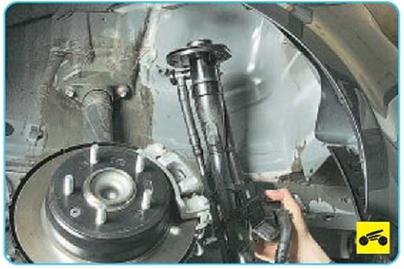

17.  ...и снимите наливную трубу, выведя ее через нишу левого заднего колеса.

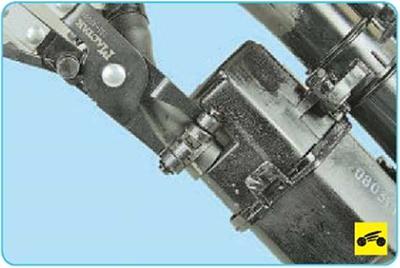

18.     Сожмите пассатижами отогнутые ушки хомута воздухоотводящего шланга топливно­го бака, сдвиньте хомут по шлангу..





19.     ...и снимите подводящий шланг с пат­рубка фильтра топливного бака.

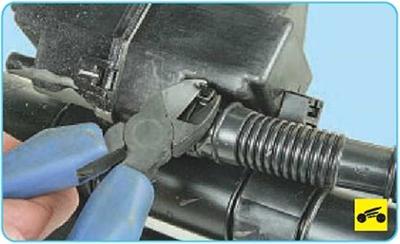

20.     Кусачками перекусите одноразовый пластиковый хомуг и снимите отводящий шланг с патрубка.





21.     Выверните болт крепления и снимите фильтр топливного бака.

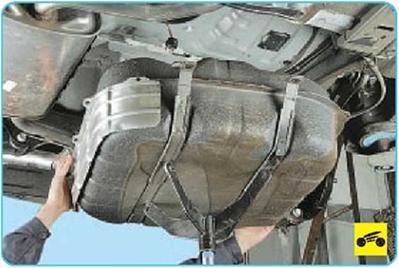

22.     Установите топливный бак и наливную трубу в порядке, обратном снятию.

23.     Залейте в бак топливо, пустите двига­тель и проверьте герметичность всех соеди­нений топливопроводов.
