Kia Ceed (2009+). СНЯТИЕ И УСТАНОВКА ЦЕПИ ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА ДВИГАТЕЛЯ G4FB



Вам потребуются: ключи «на 14», «на 17», «на 19», торцовые головки «на 14», «на 17», «на 19», удлинитель, вороток, отвертка с плоским лезвием.

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.    Установите поршень 1-го цилиндра в по­ложение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия», с. 72).

3.    Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожу­ха двигателя», с. 70).

4.    Снимите брызговик двигателя (см. «Сня­тие и установка брызговиков двигателя», с. 70).

5.    Слейте моторное масло из картера дви­гателя (см. «Замена масла в двигателе и мас­ляного фильтра», с. 66).

6.    Снимите правую опору подвески силово­го агрегата (см. «Замена правой опоры подвески силового агрегата», с. 71).

7.

Снимите ремень привода вспомогатель­ных агрегатов (см. «Проверка, регулировка и замена ремня привода вспомогательных аг­регатов», с. 192).

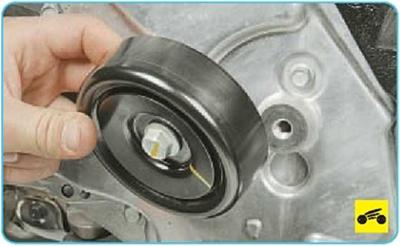

10.      Выверните болт крепления вспомога­тельного ролика ремня привода вспомога­тельных агрегатов...

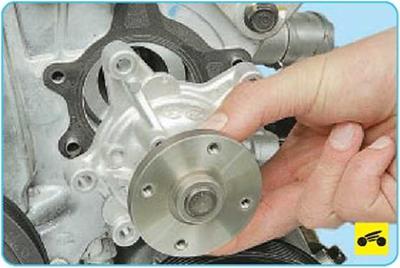

12.      Снимите водяной насос (см. «Замена водяного насоса», с. 88).





13.      Удерживая шкив коленчатого вала от проворачивания специальным приспособ­лением, выверните болт крепления шкива.

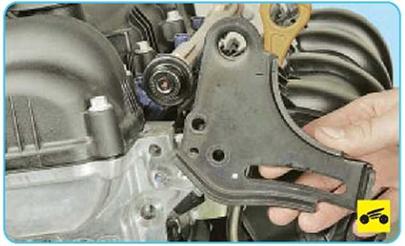

15.  Выверните два болта крепления крон­штейна генератора...

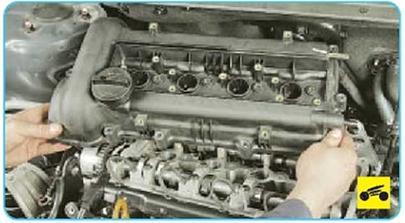

17.  Снимите крышку головки блока цилинд­ров (см. «Замена прокладки крышки головки блока цилиндров, с. 73).

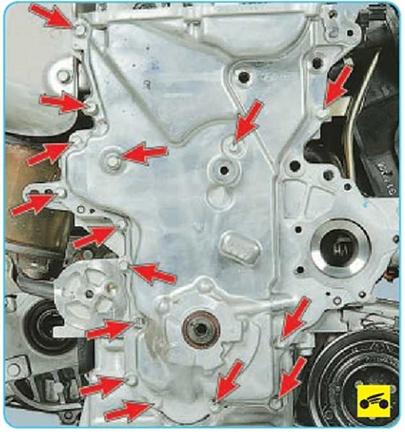

18.  Выверните пятнадцать болтов крепления крышки газораспределительного механизма...










20.

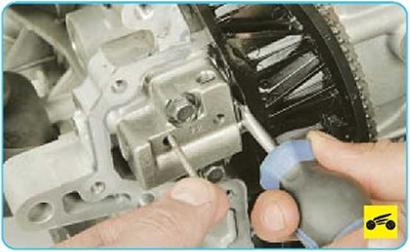

Специальным приспособлением или отверткой отожмите башмак натяжителя, за­фиксируйте натяжитель штифтом...

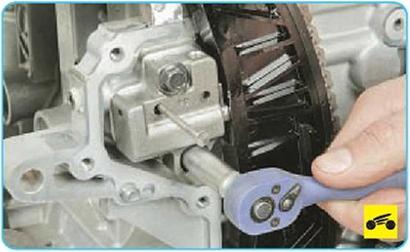

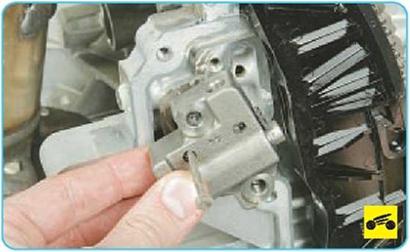

22.      ...и снимите натяжитель.

23.      Немного проверните распределитель­ный вал выпускных клапанов по часовой стрел­ке и снимите цепь со звеньев шестерни вала.

24.      Снимите цепь с шестерни вала впускных клапанов, затем с шестерни коленчатого вала и извлеките цепь из двигателя.

25.      Установите цепь в обратном порядке по меткам на цепи и шестернях валов.

26.      Нанесите на привалочные поверхности крышки газораспределительного механизма герметик валиком толщиной 3-5 мм, как пока­зано на рис. 5.7, установите крышку и вверни­те 10-миллиметровые болты ее крепления моментом 9,8-11,8 Н м, а 12-миллиметровые болты моментом 18,6-23,5 Н-м.

27.      Установите все остальные ранее снятые детали в порядке, обратном снятию.

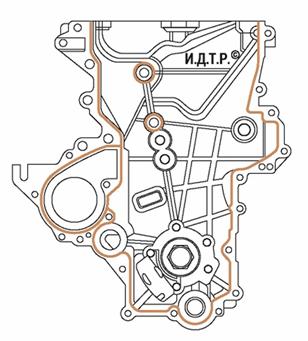

Рис. 5.7. Схема нанесения герметика на крышку газо­распределительного механизма
