Киа Сид. Электросхема - Система стеклоочистителей и омывателей

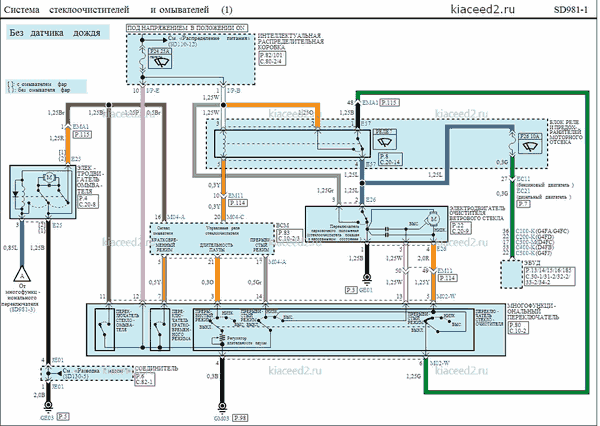

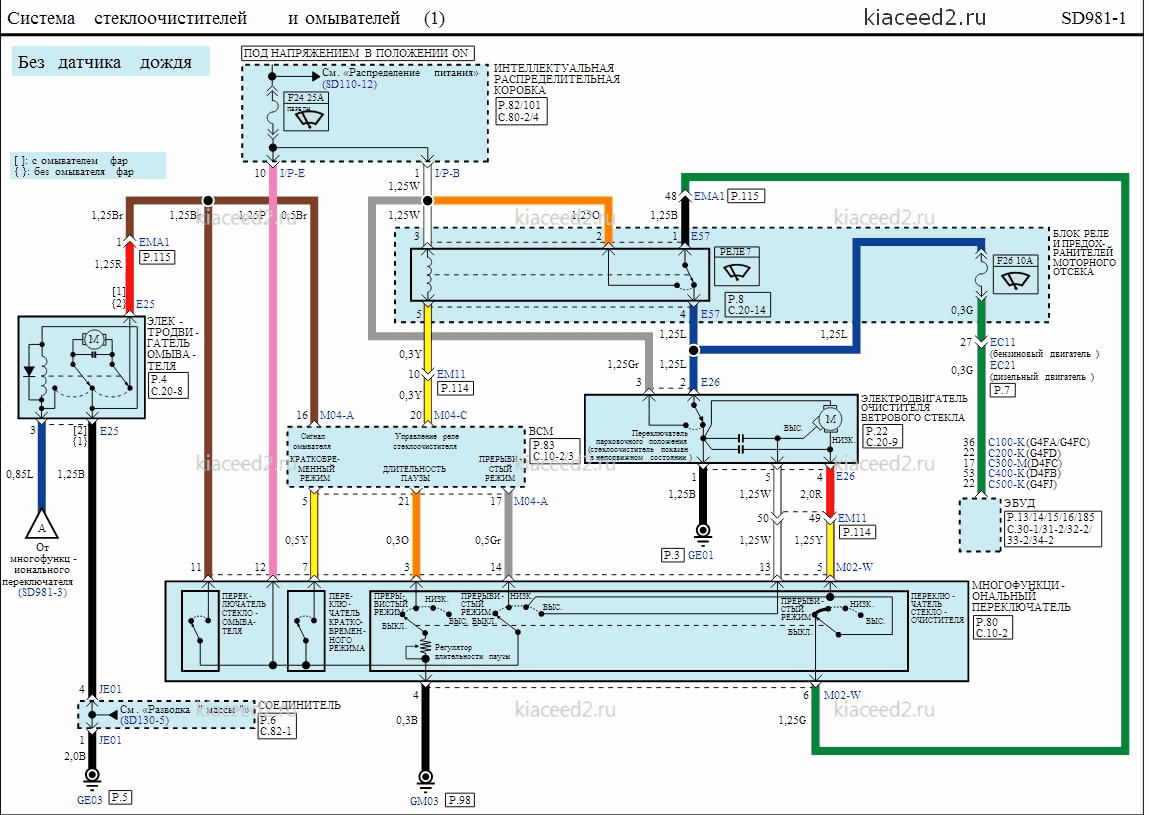

Без датчика дождя
Описание работы цепей
ПЕРЕДНИЕ СТЕКЛООЧИСТИТЕЛИ И ОМЫВАТЕЛИ
Питание системы стеклоочистителей и стеклоомывателей осуществляется от цепи IG2. В этом разделе описывается работа системы стеклоочистителей и стеклоомывателей
• Положения LO (низк .) и HI (выc .)
При установке переключателя стеклоочистителя в положение LO \ HI, или положение OFF (выкл .) во время работы стеклоочистителей питание электродвигателя осуществляется от цепи IG2 по следующему пути:
1. Переключатель стеклоочистителя LO (низк .)
Переключатель стеклоочистителя (№ 12 и 5) —► электродвигатель
стеклоочистителя, низкая скорость (№ 4 и 1) —► «масса» (GE 01)
2. Переключатель стеклоочистителя HI (выс.)
Переключатель стеклоочистителя (№ 12 и 13) —► электродвигатель
стеклоочистителя, высокая скорость (№ 5 и 1) —► "масса" (GE 01)
3. Размыкание переключателя стеклоочистителя во время работы стекло
очистителя.
Переключатель парковочного положения на электродвигателе
стеклоочистителя ( № 3 и 2) замкнут —► реле 7 ( 4 и 1) —► переключатель
стеклоочистителя (№ 6 и 5) —► электродвигатель стеклоочистителя (№ 4 и
1) —► «масса» (GE 01) —► стеклоочиститель в нормальном положении —►
выключатель остановки стеклоочистителя в исходном положении ВЫКЛ.
• INT позиция (прерывистый режим работы стеклоочистителя)
При установке переключателя стеклоочистителя в положение INT блок ВСМ (М04-А: № 17) получает сигнал включения прерывистого режима работы . ВСМ (М02-А: 21) получает измененное напряжение в соответствии с заданной скоростью, от переключателя стеклоочистителя и управляет выходом реле 7. Когда реле 7 активизировано, питание IG 2 подается для управления электродвигателем следующим образом: реле 7 (№ 2 и 1) —► переключатель стеклоочистителя (№ 6 и 5) —► электродвигатель стеклоочистителя (№ 4 и 1) —► «масса» (GE01) ВСМ Включает реле 7 и выключает только на время активизации выключателя остановки стеклоочистителя в исходном положении. Выключатель остановки стеклоочистителя в исходном положении возврашает стеклоочиститель в исходное положение, и работа останавливается. ВСМ повторно управляет реле 7 в прерывистом режиме в соответствии с выбранной для этого режима частотой включения .
• Работа стеклоочистителей в кратковременном режиме
Однократное перемещение стеклоочистителя. Если удерживать рычаг в этом положении, стеклоочиститель будет работать непрерывно. После отпускания рычаг возвращается в положение OFF ( выкл .). Если в процессе работы стеклоочистителя установить переключатель в положение OFF: стеклоочиститель вернется в исходное положение и остановится.
• Положение включенного стеклоомывателя (совместная работа со стеклоочистителем )
Функция совместной работы стеклоомывателя и стеклоочистителя включает и стеклоочиститель при включении стеклоомывателя. Управление, как и для прерывистого режима, осуществляется блоком ВСМ через реле 7. При замыкании переключателя омывателя питание от IG2 проходит через переключатель омывателя (№ 12 и 11) для включения электродвигателя. Когда переключатель омывателя замкнут, потенциал переключателя омывателя на ВСМ становится равным 0В (М02-А: № 5): что блок определяет как замыкание переключателя омывателя. Если переключатель омывателя замкнут, ВСМ управляет реле 7 для включения электродвигателя стеклоочистителя на время замыкания переключателя омывателя. Если в процессе работы стеклоочистителя установить переключатель в положение OFF: стеклоочиститель вернется в исходное положение и остановится .

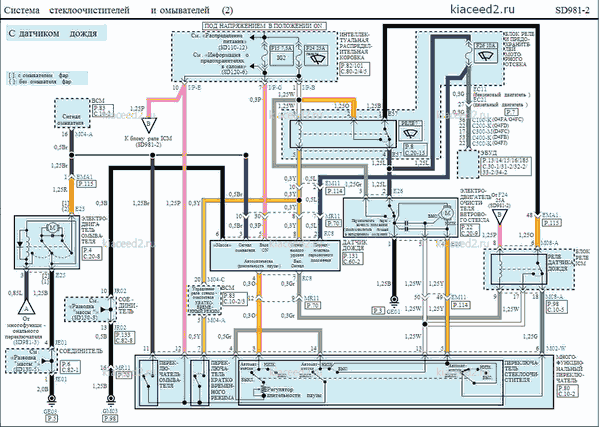

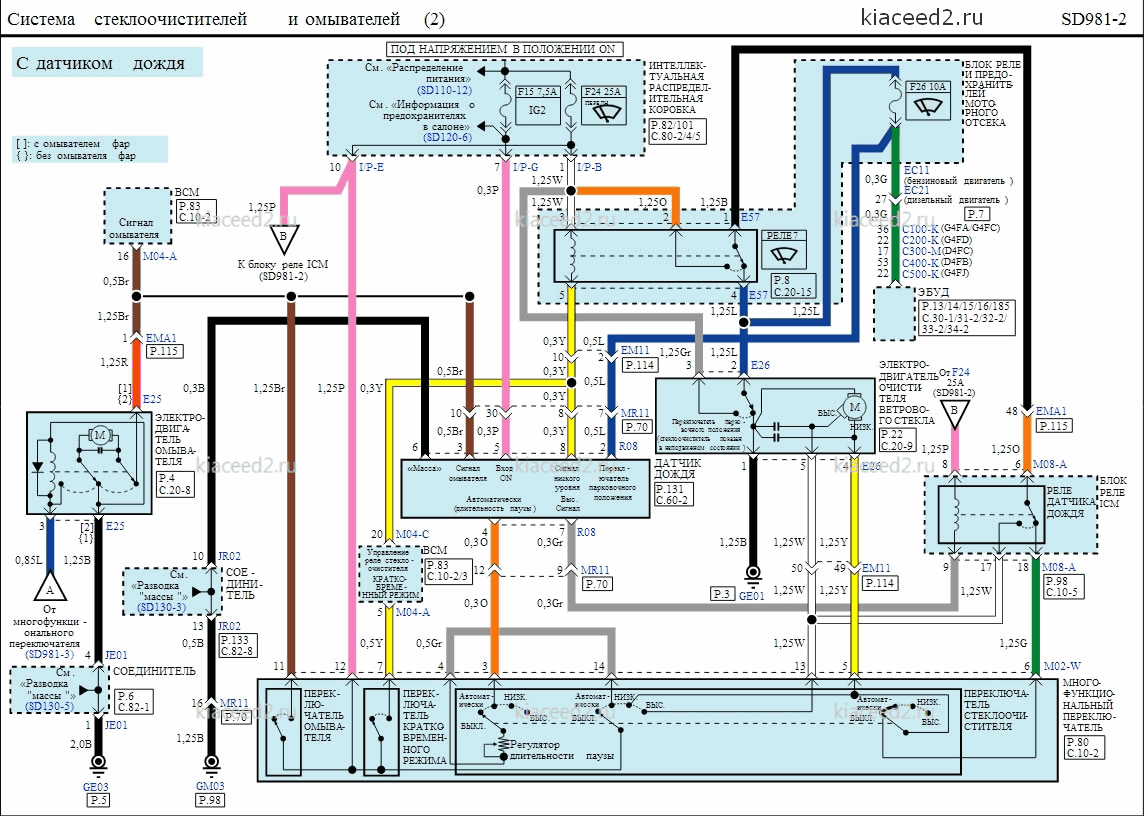

• Датчик дождя
Если переключатель стеклоочистителя установлен в автоматический (AUTO) режим, то при включении зажигания датчик дождя, расположенный в верхней части ветрового стекла, будет регистрировать объём дождевых осадков и выберет оптимальную частоту работы стеклоочистителя

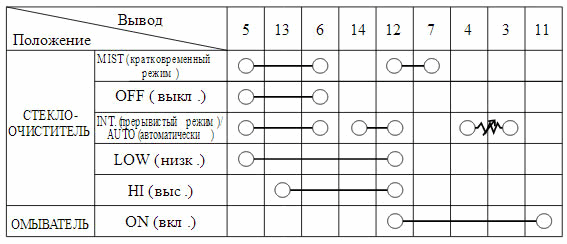

• Проверка переключателя стеклоочистителя и стеклоомывателя
Убедитесь, что в каждом положении многофункционального переключателя между указанными ниже выводами имеется проводимость. Если проводимость отличается от указанной, необходимо заменить многофункциональный переключатель.

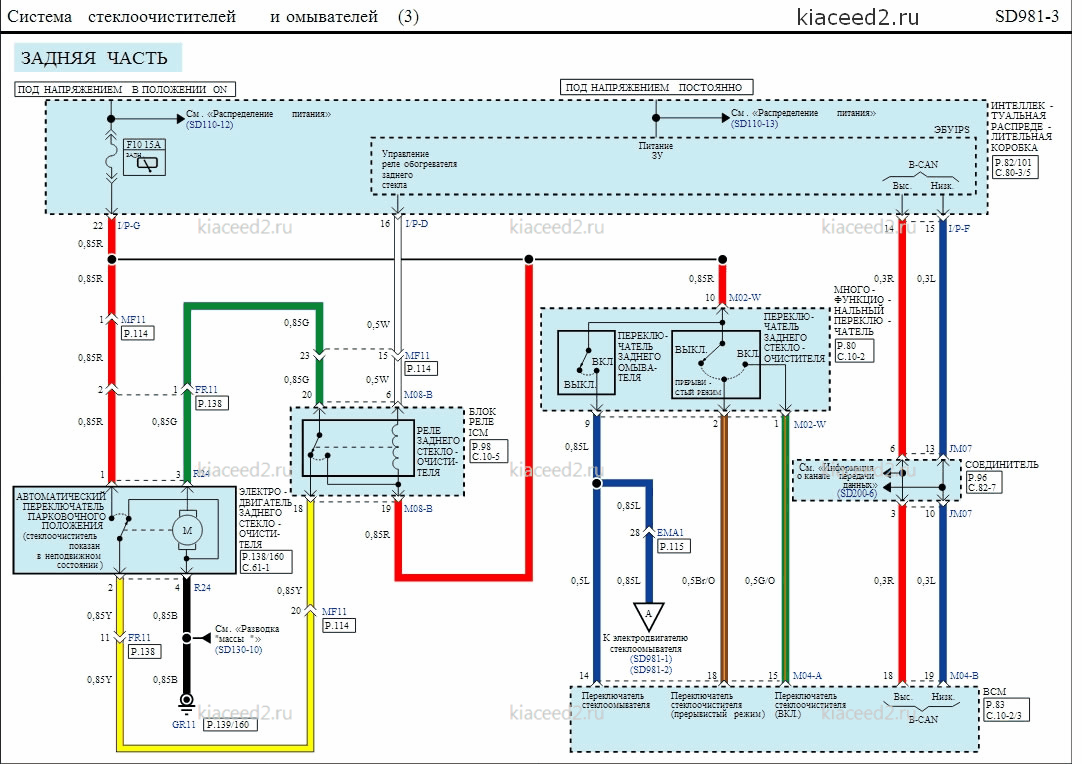

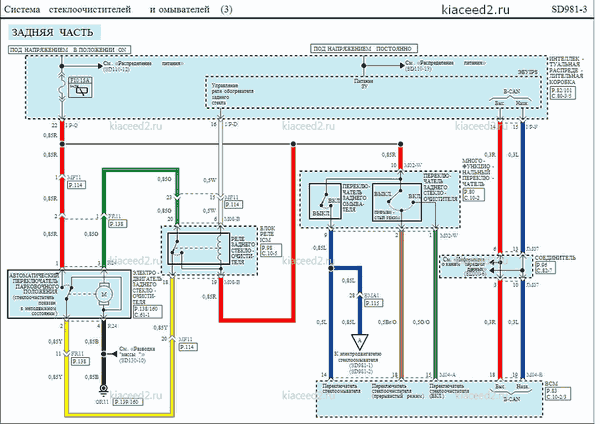

ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ
Питание на систему омывателя и очистителя заднего стекла подается от IG2 . Ниже приводится описание функций системы очистителя и омывателя заднего стекла .
• Положение ON (ВКЛ .) переключателя заднего стеклоочистителя
При замыкании переключателя очистителя заднего стекла ВСМ (М04-А: № 15) получает сигнал переключателя и связывается с ЭБУ IPS по шине B-CAN. ЭБУ IPS управляет электродвигателем очистителя заднего стекла с помощью реле заднего стеклоочистителя в блоке реле ICM. При замыкании переключателя заднего стеклоочистителя или при размыкании переключателя во время работы стеклоочистителя питание IG2 (ВКЛ.) подается на электродвигатель следующим образом:
1. Замыкание переключателя заднего стеклоочистителя
1) Питание IG2 (F10 15А) —► реле заднего стекло очистителя (№ 19 и 6) —►
ЭБУ EPS (управление «массой» ) —► включение реле задне го стекло
очистителя
2) питание IG2 (F 10 15А) —► реле заднего стекло очистителя (№ 19 и 20)
—► электродвигатель заднего стеклоочистителя (№ 3 и 4) замыкание —► на
«массу» (GR 11)
2. Выключение заднего стеклоочистителя во время его работы
Питание IG2 (F10 15А) —► замыкание выключателя электродвигателя перевода стекло очистителя в парковочное положение ( № 1 и 2) —► реле заднего стеклоочистителя (№ 18 и 20) —► электродвигатель заднего стеклоочистителя (№ 3 и 4) замыкание на «массу» (GR 11) —► стеклоочиститель в исходном положении —► размыкание выключателя перевода стеклоочистителя в парковочное положение.
• Положение INT заднего стеклоочистителя (прерывистый режим работы стеклоочистителя)
При установке переключателя заднего стеклоочистителя в положение INT блок ВСМ (М04-А: № 18) получает сигнал включения прерывистого режима и связывается с ЭБУ IPS по шине B-CAN. ЭБУ IPS управляет электродвигателем очистителя заднего стекла с перерывами на низкой скорости с помощью реле стеклоочистителя . ЭБУ IPS включает и выключает реле стеклоочистителя только на время активации переключателя парковочного положения в электродвигателе заднего стеклоочистителя. Переключатель парковочного положения возвращает стеклоочиститель в исходное положение и останавливает работу. ЭБУ IPS контролирует работу реле заднего стеклоочистителя для прерывистого управления очистителем согласно заданной скорости работы стеклоочистителя
• Положение включенного заднго стеклоомывателя (совместная работа со стеклоочистителем)
Функция совместной работы стеклоомывателя и стеклоочистителя включает и стеклоочиститель при включении стеклоомывателя. Управление как и для прерывистого режима осуществляет ЭБУ IPS через реле заднего стеклоочистителя. При замыкании переключателя заднего омывателя питание от IG2 проходит через переключатель заднего омывателя (№ 10 и 9) к электродвигателю стеклоомывателя и ВСМ. Когда переключатель омывателя замкнут, потенциал переключателя омывателя на ВСМ становится равным 0 В: что определяется как замыкание переключателя омывателя. ВСМ связывается с ЭБУ IPS по шине B-CAN. ЭБУ IPS через реле заднего стеклоочистителя включает электродвигатель заднего стеклоочистителя. На этот же период времени включается задний стеклоомыватель. Если переключатель установить во время работы стеклоочистителя в выключенное положение, то функция возврата в исходное положение установит стеклоочиститель в исходное положение и работа будет прекращена.

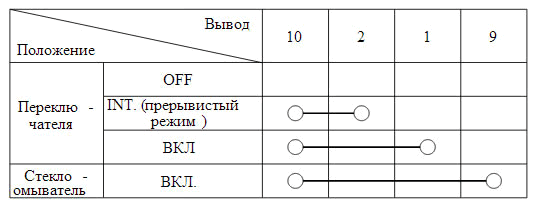

• Проверка переключателя заднего стеклоочистителя и омывателя
Убедитесь, что при каждом положении многофункционального переключателя между указанными ниже контактами имеется электрическая непрерывность. Если электрическая непрерывность отсутствует, необходимо заменить многофункциональный переключатель.
