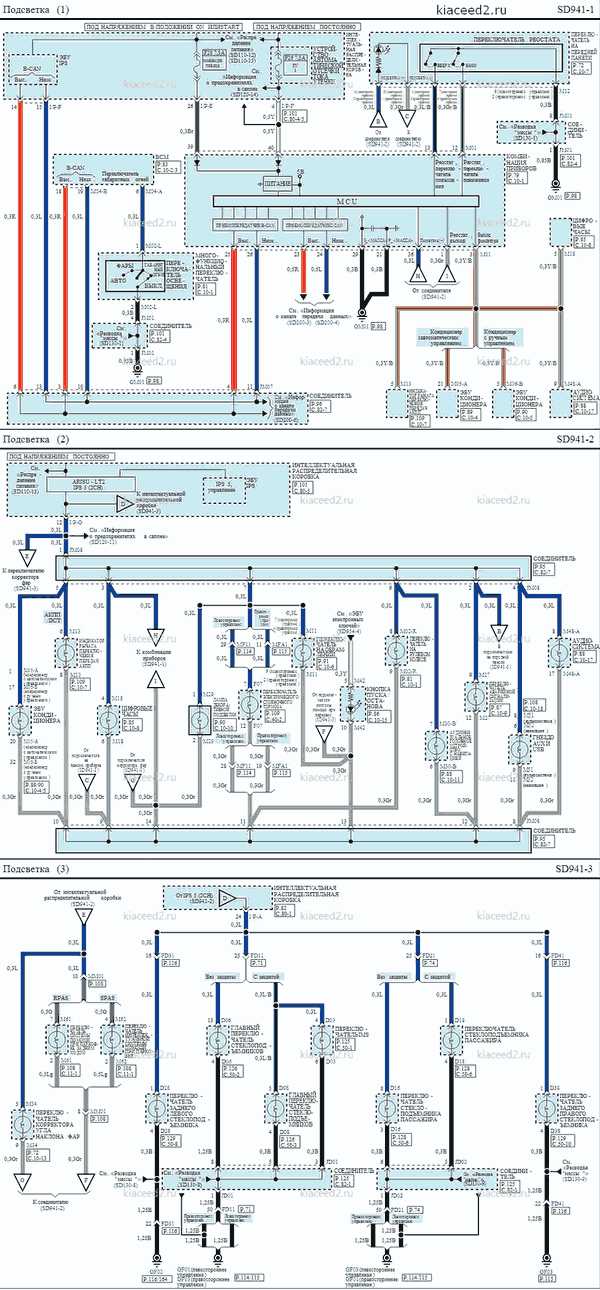

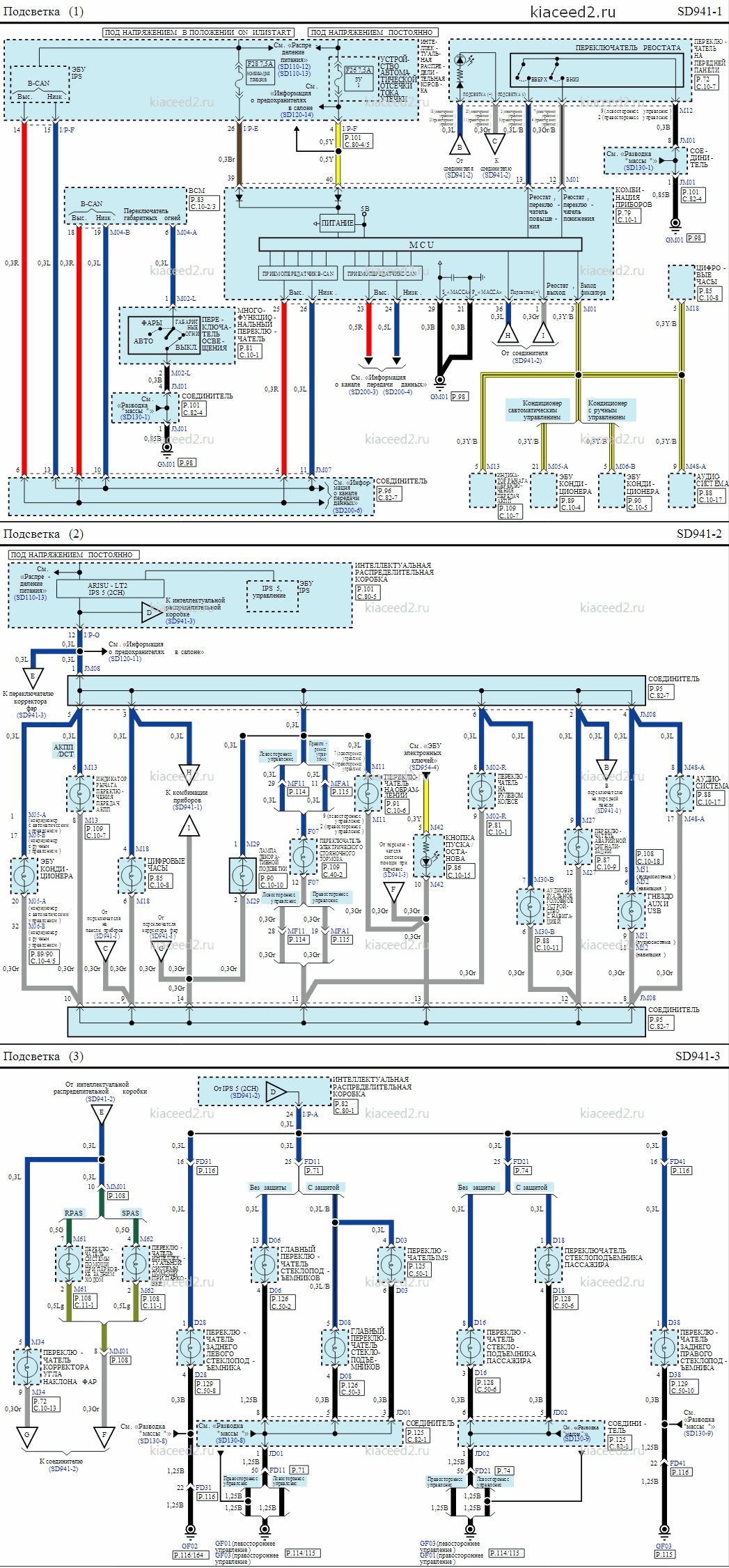

Киа Сид. Электросхема - Подсветка

схема подсветки

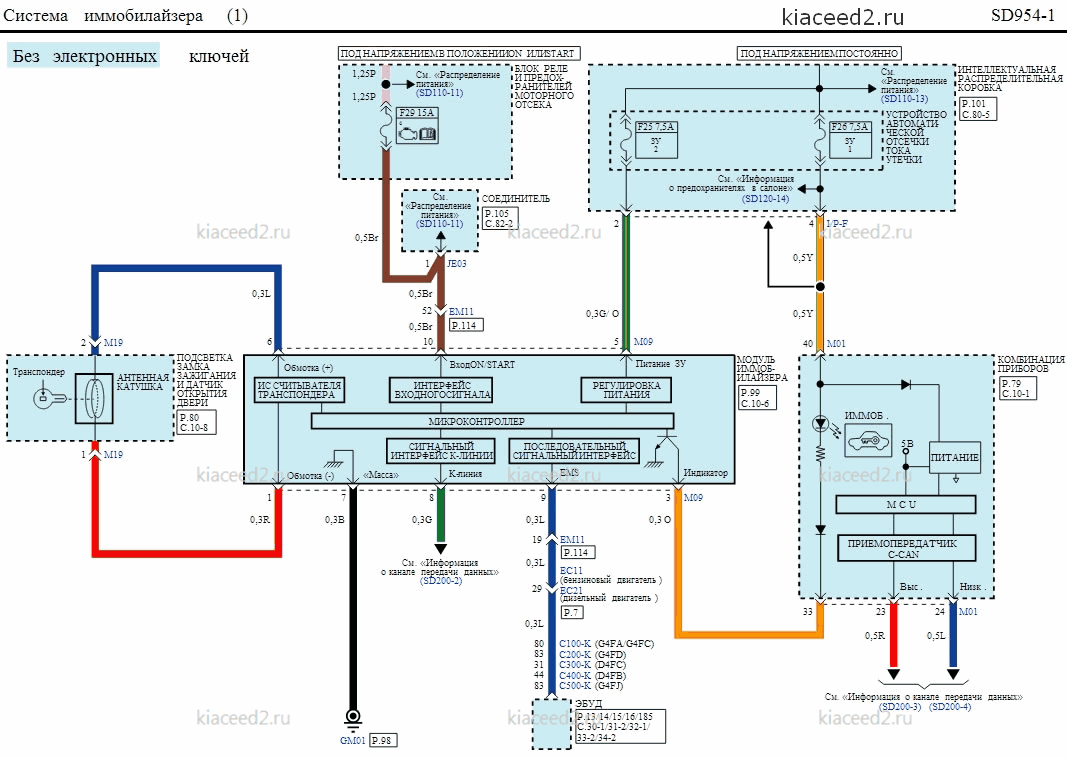

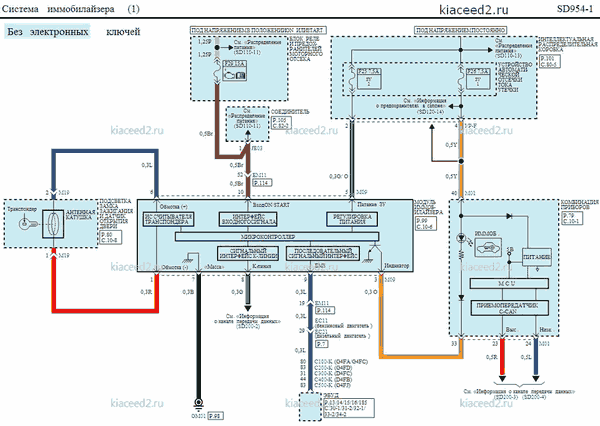

Киа Сид. Электросхема - Система иммобилайзера

Без электронных ключей

схема иммобилайзера

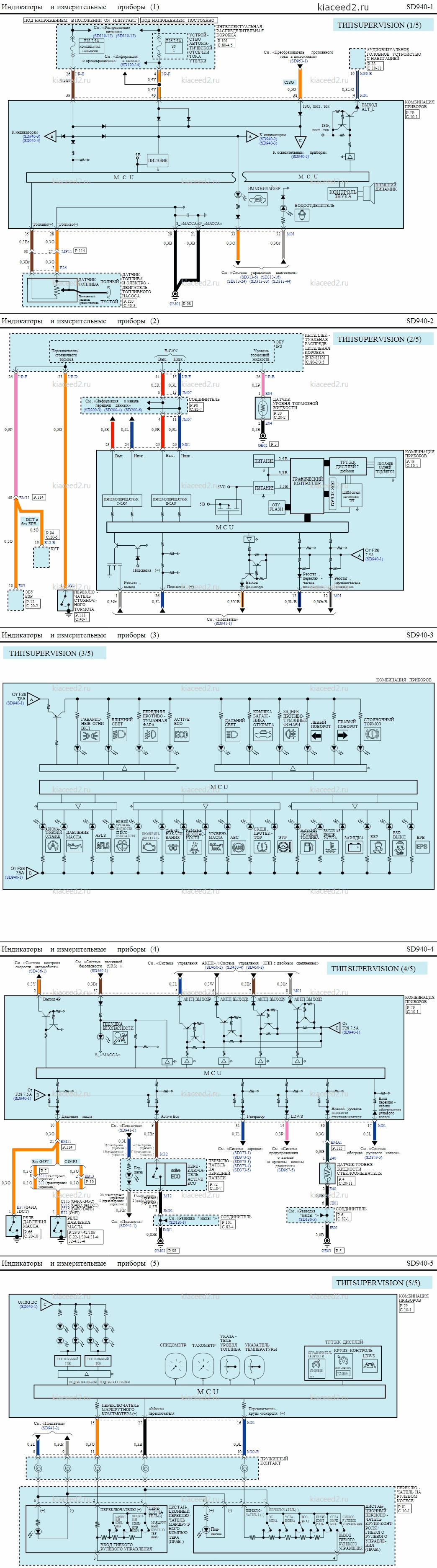

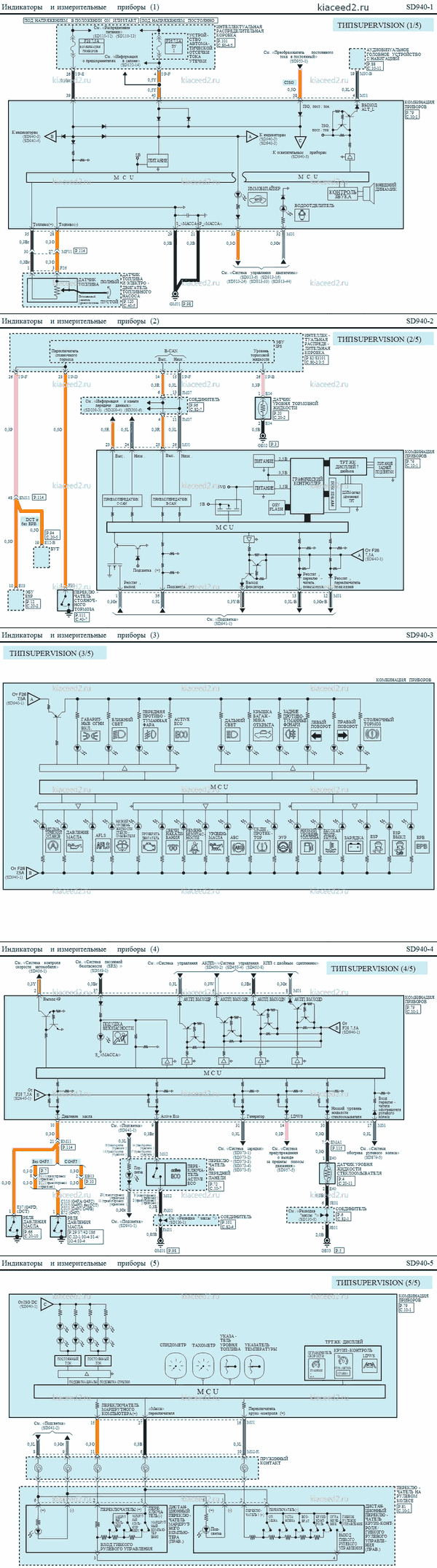

Киа Сид. Электросхема - Индикаторы и измерительные приборы

ТИП "НАБЛЮДЕНИЕ" (SUPERVISION)

схема индикаторов и приборов

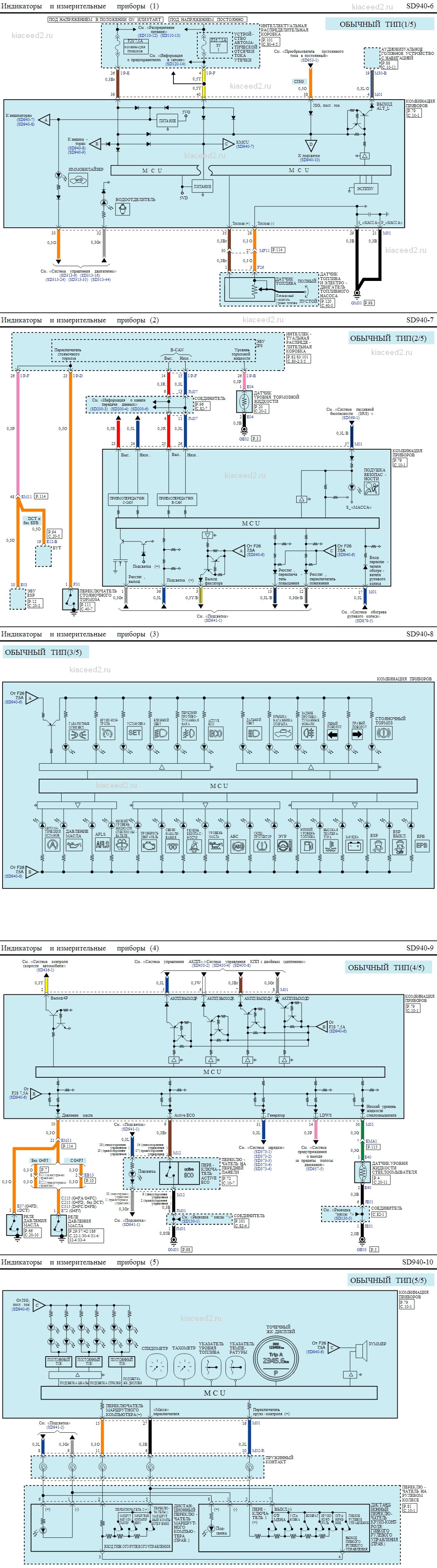

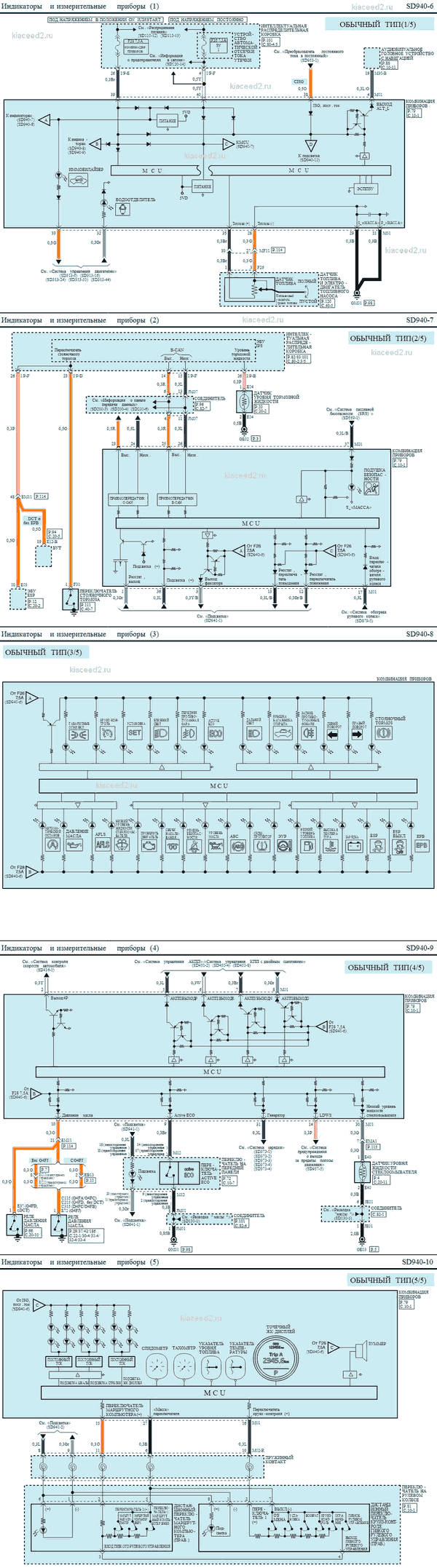

ОБЫЧНЫЙ ТИП

схема индикаторов обычного типа
