Хендай Солярис. Замена предохранителей и реле

Работу проводим при выходе из строя предохранителей и реле.

При снятии предохранителей и реле обязательно отсоединяй те клемму провода от «минусо­вого» вывода аккумуляторной батареи.

Для доступа к предохранителям и реле, расположенным в блоке моторного от­сека...

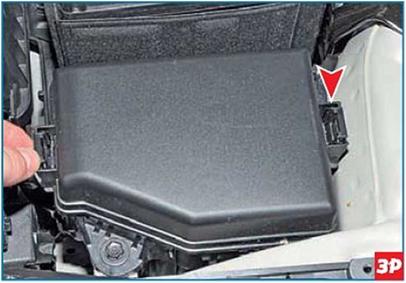

...нажав на две пластмассовые защел­ки...

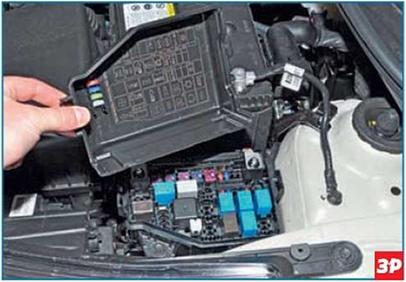

...снимаем крышку монтажного блока.

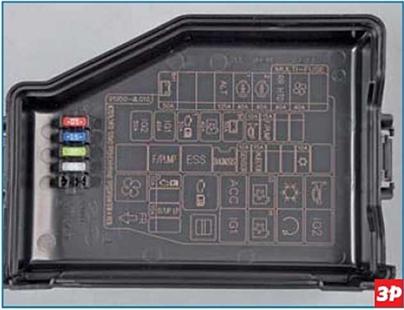

На обратной стороне крышки за­креплены запасные предохранители и нанесена схема расположения пре­дохранителей и реле и указано их назначение.

Неисправный предохранитель опреде­ляем по перегоревшей перемычке.

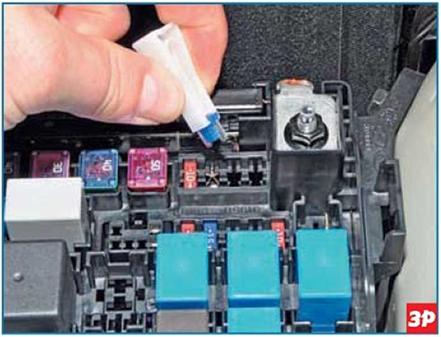

Пинцетом извлекаем предохранитель. Заменяем перегоревший предохрани­тель новым.

На автомобиле установлены предохра­нители 2 с короткими контактами.

Если такого предохранителя нет, вмес­то него можно установить предохрани­тель 1 с длинными контактами.

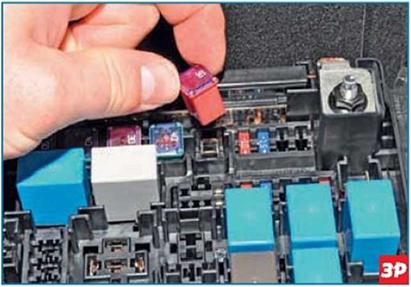

Предохранитель большого размера вынимаем из блока рукой... ...и заменяем его новым.

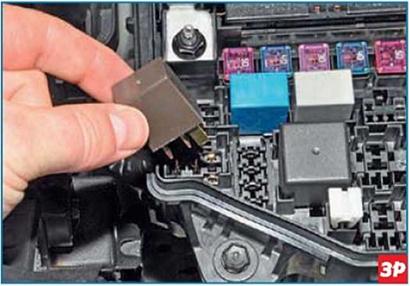

Реле вынимаем из блока рукой... ...и заменяем его новым.

Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только пос­ле определения и устранения причины неисправности. Раз­решается использовать только стандартные предохранители, рассчитанные на определен­ную величину номинального то­ка (величина номинального тока предохранителя указана на его корпусе).

Для замены блока силовых предохра­нителей...

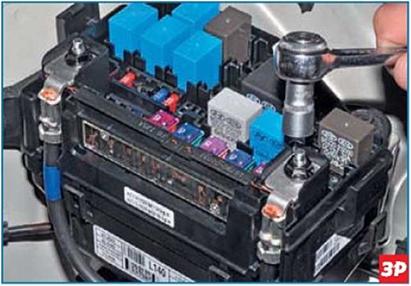

...головкой на «10» отворачиваем гайку крепления блока.

Снимаем со шпильки наконечник про­вода. Аналогично отсоединяем наконечник другого провода.

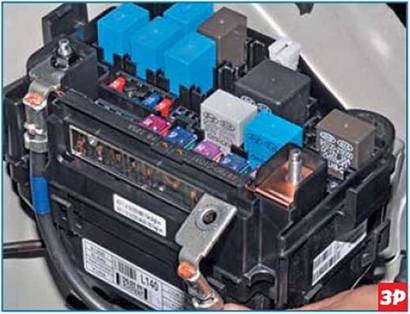

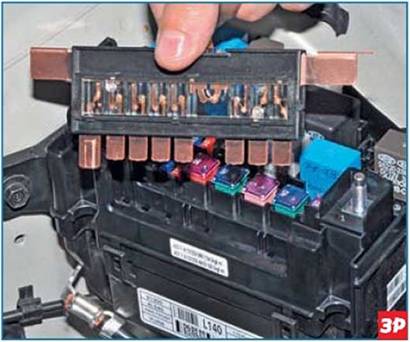

Вынимаем блок силовых предохрани­телей из монтажного блока...

...и заменяем его новым. Устанавливаем на место крышку мон­тажного блока.

Для замены предохранителей монтаж­ного блока в салоне...

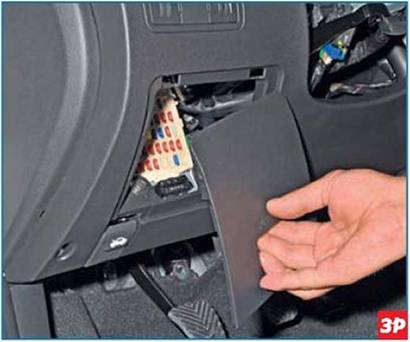

...потянув, снимаем крышку монтаж­ного блока с панели приборов.

Пинцетом из монтажного блока в мо­торном отсеке вынимаем перегорев­ший предохранитель.

Для замены предохранителя группы предохранителей длительной стоянки...





...сжимаем два фиксатора (для нагляд­ности показано на снятом монтажном блоке)...

:



...и вынимаем группу предохранителей.

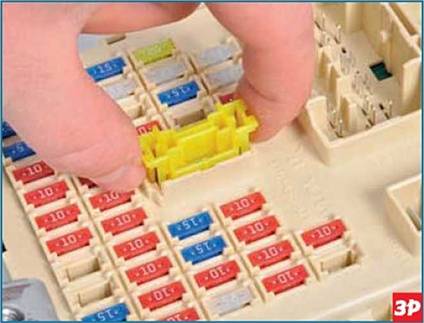

Поддев отверткой фиксатор...

...вынимаем предохранитель...

...и заменяем его новым. Аналогично заменяем другой предохранитель.
