Хендай Солярис. Рычаг стояночного тормоза

Рычаг стояночного тормоза снимаем для его замены или замены выключателя сигнализатора стояночного тормоза. Для снятия рычага стояночного тормоза снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола», с. 251).

Рычаг стояночного тормоза переводим в крайнее нижнее положение.

Рычаг стояночного тормоза крепится к кузову тремя болтами.

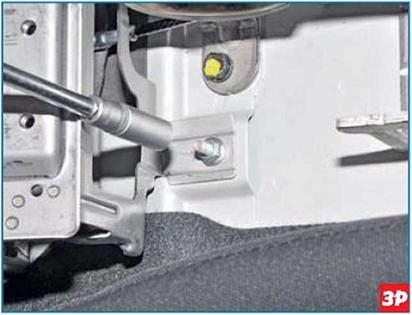

Головкой «на 10» отворачиваем три гайки крепления поддерживающего кронштейна облицовки туннеля пола...

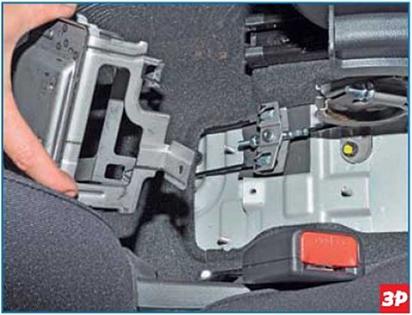

...и снимаем его.

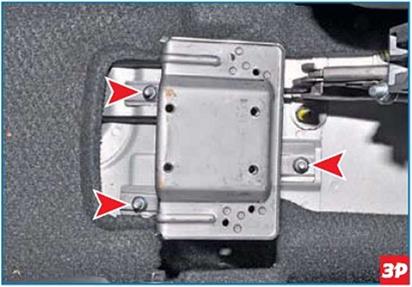

Расположение гаек крепления, поддерживающего кронштейна облицовки туннеля пола.

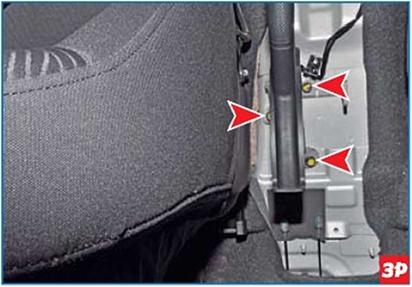

Головкой «на 12» отворачиваем три болта крепления кронштейна рычага стояночного тормоза к полу.

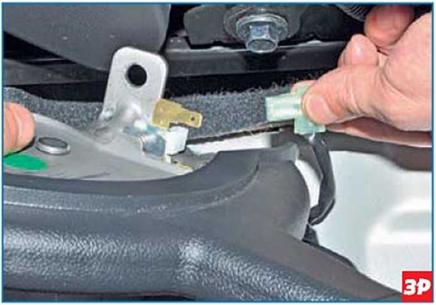

Отсоединяем колодку проводов от наконечника выключателя сигнализатора стояночного тормоза.

Отводим рычаг стояночного тормоза назад...

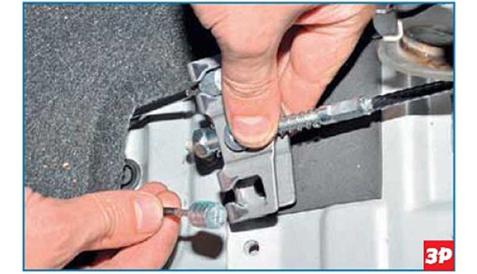

...и выводим наконечники обоих задних тросов стояночного тормоза из уравнителя.

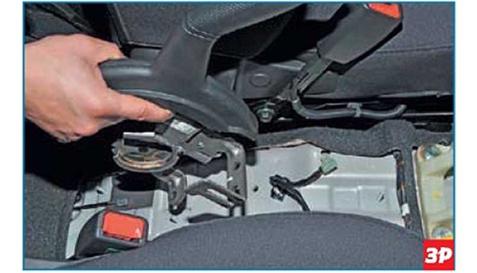

Снимаем рычаг стояночного тормоза.

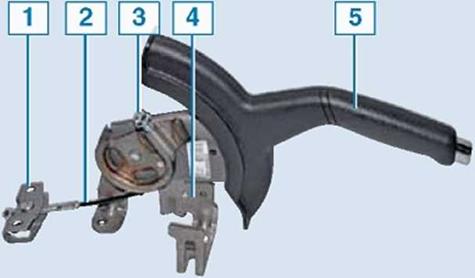

Рычаг стояночного тормоза: 1 - уравнитель; 2 - передний трос; 3 - регулировочная гайка; 4 - кронштейн рычага; 5 - рычаг стояночного тормоза.

Устанавливаем рычаг стояночного тормоза в обратной последовательности.
