Хендай Солярис. Снятие вентилятора и радиатора двигателя G4FA, G4FC

Вентилятор с кожухом снимаем для за­мены крыльчатки и электродвигате­ля, а также при демонтаже радиатора системы охлаждения. Радиатор сни­маем для проверки его на герметич­ность (при подозрении на течь), для промывки или замены в случае пов­реждения. Работу выполняем на смот­ровой канаве или эстакаде. Операции показываем на автомобиле с конди­ционером. Снимаем передний бам­пер (см. «Снятие переднего бампера», с. 237). Снимаем крышку расширитель­ного бачка (см. «Проверка уровня и до­ливка охлаждающей жидкости», с. 30). При демонтаже радиатора необходимо слить из системы охлаждающую жид­кость (см. «Замена охлаждающей жид­кости», с. 31).

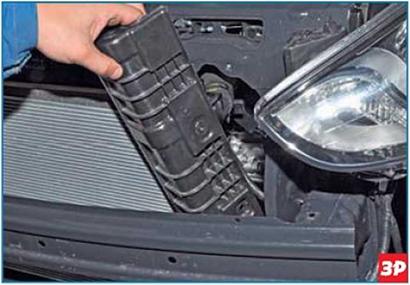

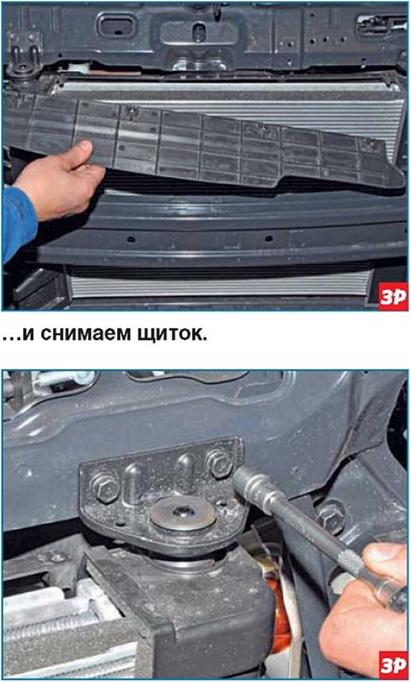

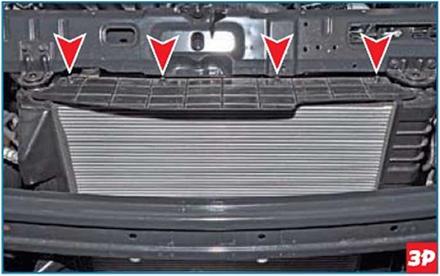

...и снимаем левый направляющий ко­жух.

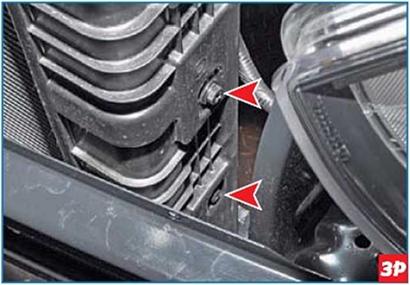

Правый направляющий кожух остается прикрепленным к конденсатору конди­ционера.

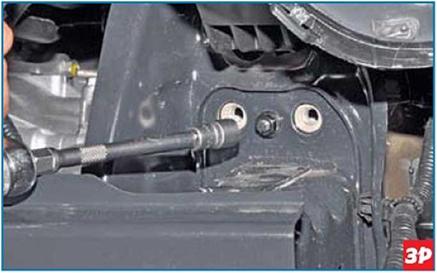

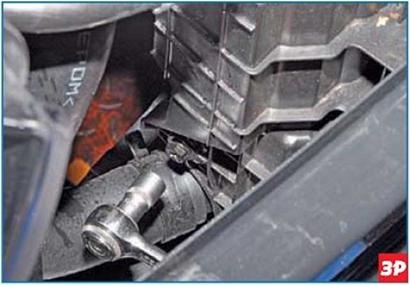

Головкой «на 10» отворачиваем гайку крепления усилителя бампера к рамке радиатора.

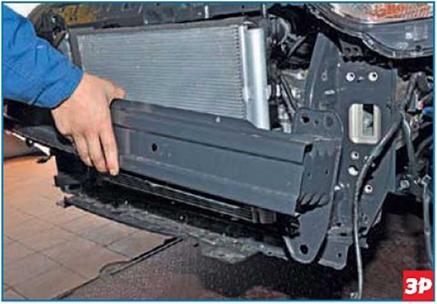

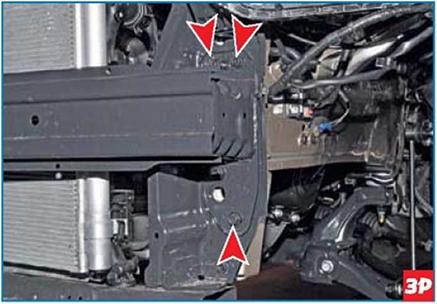

Аналогично отворачиваем три болта и гайку крепления усилителя бампера с правой стороны...

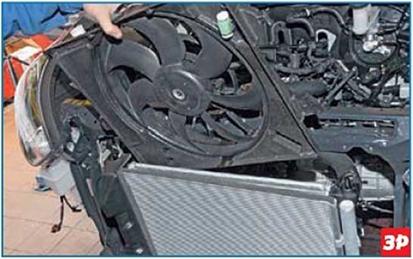

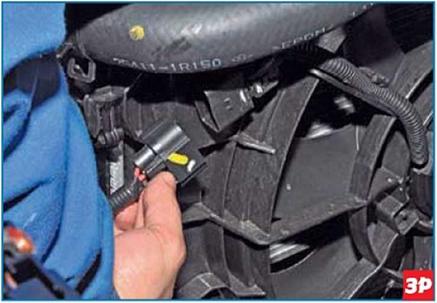

...сдвигаем кожух вентилятора вверх и снимаем кожух в сборе с вентилято­ром.

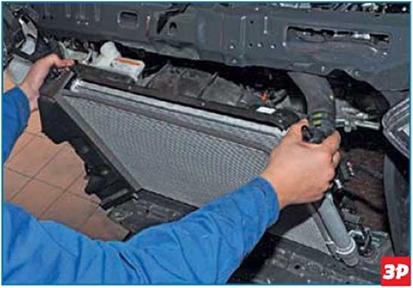

Для снятия радиатора системы охлаж­дения...

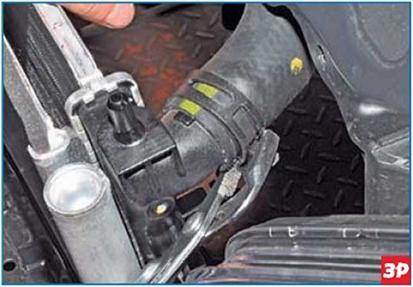

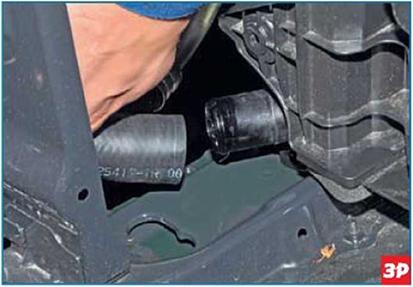

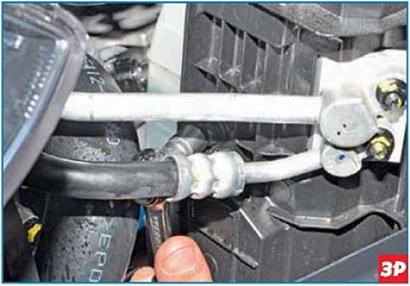

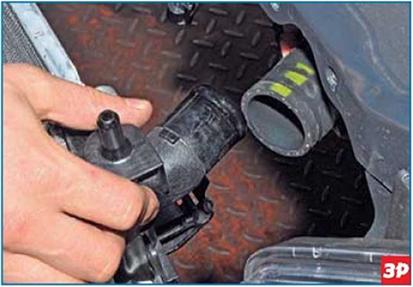

...сжимаем раздвижными пассатижа­ми концы хомута крепления подводя­щего шланга радиатора и сдвигаем хомут по шлангу.

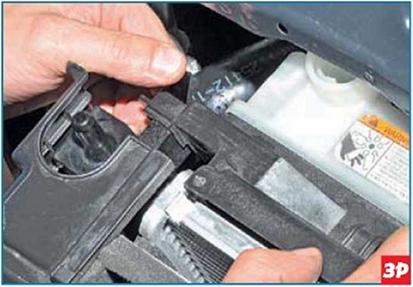

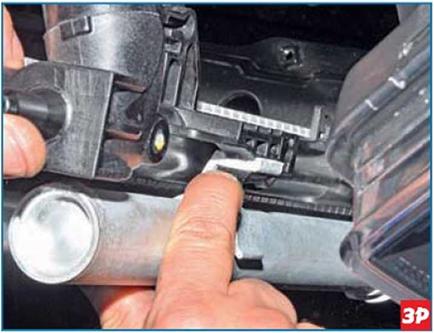

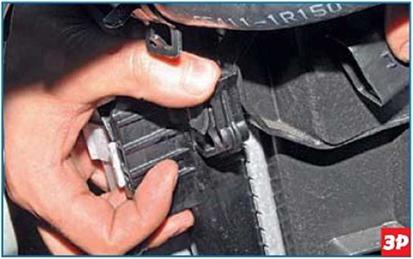

...и левый верхние фиксаторы радиа­тора...

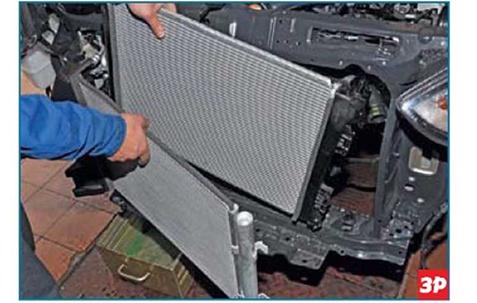

...а также два его нижних фиксатора (по одному на каждом бачке радиато­ра), приподнимаем конденсатор кон­диционера так, чтобы его кронштейны вышли из фиксаторов радиатора. Располагаем конденсатор кондицио­нера перед нижней поперечиной рамки радиатора так, чтобы не повредить его трубки.

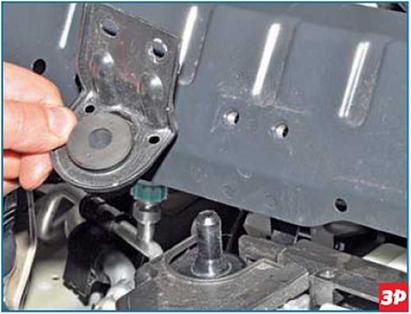

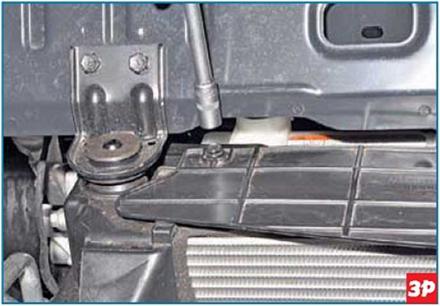

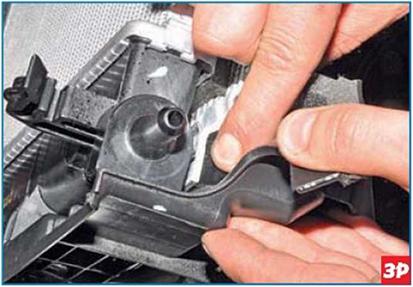

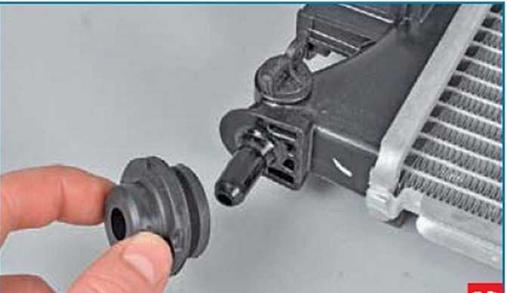

Снимаем нижнюю опору со стойки радиатора.

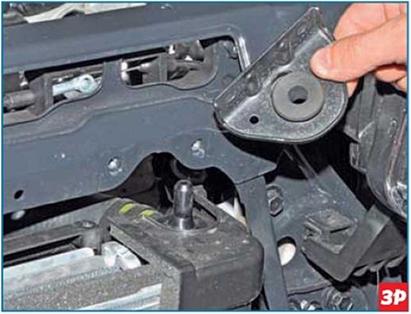

Аналогично снимаем опору с другой стойки радиатора. Установку радиа­тора проводим в обратной последова­тельности. После монтажа радиатора заливаем жидкость в систему охлажде­ния до требуемого уровня (см. «Замена охлаждающей жидкости», с. 31).
