Хендай Солярис. Снятие адсорбера системы улавливания паров топлива двигателя G4FA, G4FC

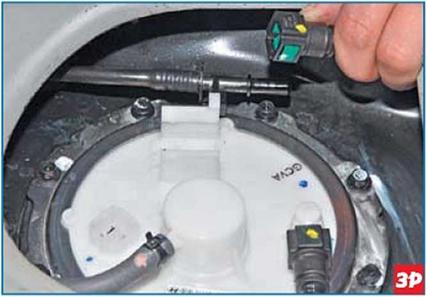

Адсорбер снимаем для замены при на­рушении герметичности его корпуса (определяем по стойкому запаху бен­зина и визуально), а также при замене топливного бака. Работу выполняем на смотровой канаве или эстакаде. Для отсоединения адсорбера от топливно­го бака последний необходимо отвес­ти от днища автомобиля на 60-80 мм. Отсоединяем от разъема крыш­ки топливного модуля колодку жгута проводов, а от штуцера крышки - на­конечник трубки подачи топлива к рам­пе (см. «Снятие и разборка топливного модуля», с. 93).

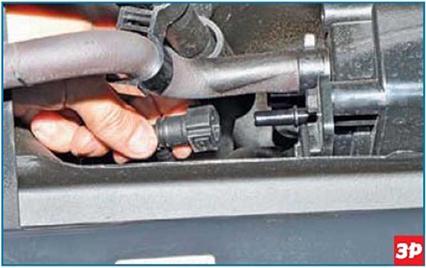

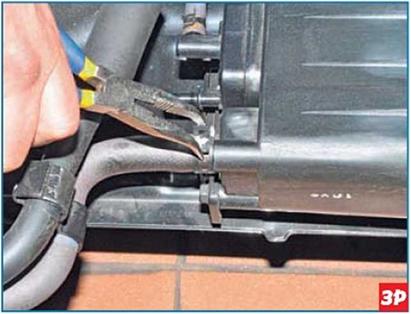

Нажав на фиксаторы наконечника трубки подвода паров топлива к клапа­ну продувки адсорбера, отсоединяем наконечник от трубки, соединяющейся со штуцером адсорбера.

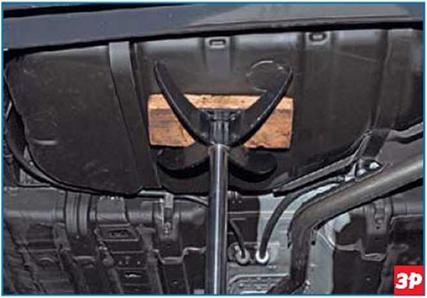

Подставляем под топливный бак ре­гулируемый упор, отворачиваем гайки заднего и ослабляем затяж­ку болтов переднего креплений бака (см. «Снятие топливного бака и налив­ной трубы», с. 105).

Приспускаем бак на упоре так, чтобы были доступны болты крепления ад­сорбера.

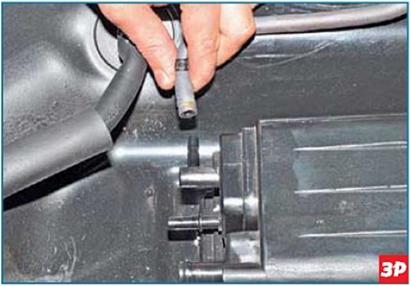

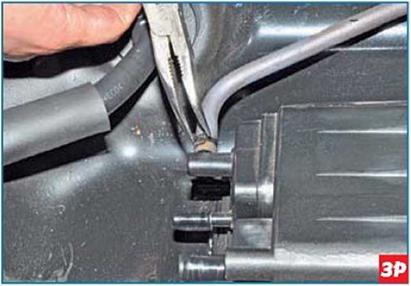

Нажав на фиксаторы наконечника трубки отвода паров топлива из адсор­бера, отсоединяем наконечник от шту­цера адсорбера.

Дальнейшие операции для наглядности показываем на демонтированном баке.

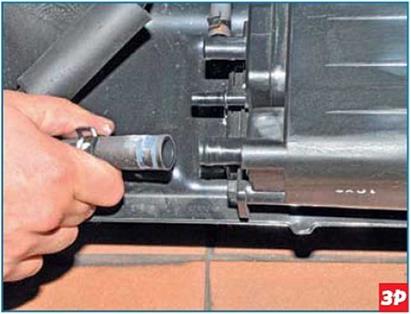

Сжав концы хомута крепления шланга подвода воздуха к адсорберу, сдвига­ем хомут по шлангу...

...и снимаем шланг со штуцера адсор­бера.

Сжав концы хомута крепления шланга подвода паров топлива к адсорберу, сдвигаем хомут по шлангу...

...и снимаем шланг со штуцера адсор­бера.

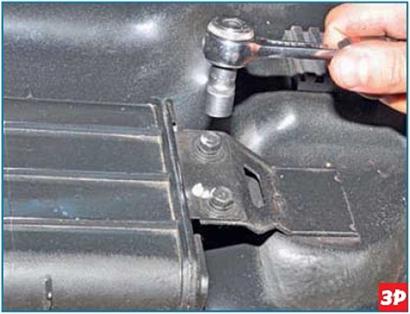

Головкой «на 10» отворачиваем два болта крепления правого кронштейна адсорбера к кронштейну топливного бака...

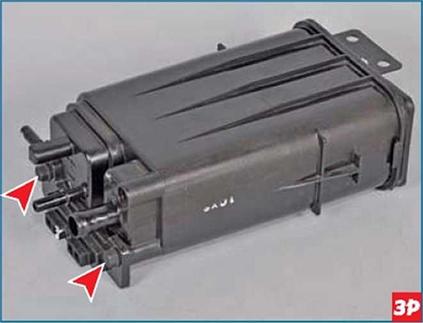

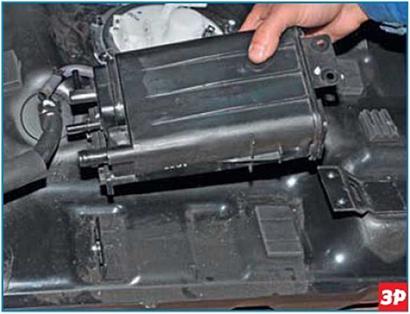

...и снимаем адсорбер. При необходимости...

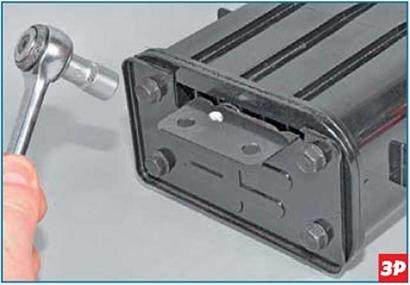

...головкой «на 10» отворачиваем че­тыре болта крепления правого крон­штейна к адсорберу...

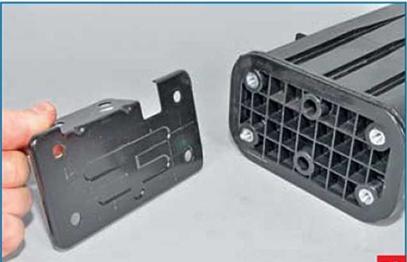

Аналогично демонтируем левый крон­штейн, отвернув два болта его крепле­ния к адсорберу.

Сборку и установку адсорбера прово­дим в обратной последовательности.
