Хендай Туссан. Электросхема Стоп-сигналы

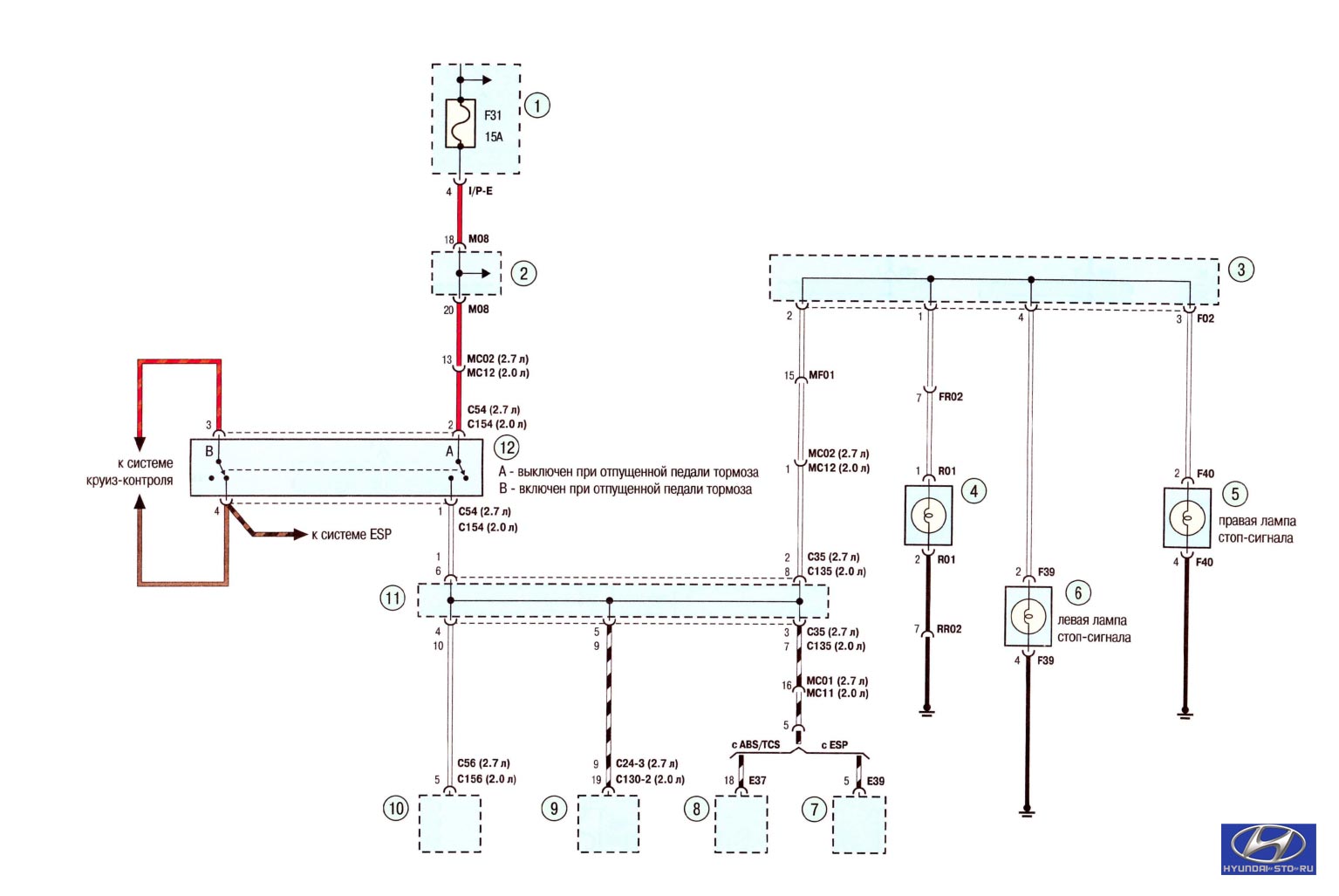

Хендай Туссан. Электросхема 7. Стоп-сигналы

Хендай Туссан. Электросхема 7. Стоп-сигналы: 1 - блок предохранителей и реле в салоне; 2, 3, 11 - перемычки; 4 - дополнительный стоп-сигнал; 5 - правый задний фонарь; 6 - левый задний фонарь; 7 - блок управления системой ESP (если установлена); 8 - блок управления ABS; 9 - ЭБУ двигателем (для двигателя 2,0 л) или блок управления автоматической коробкой передач (для двигателя 2,7 л); 10 - блок управления системой круиз-контроля (если установлена); 12 - выключатель стоп-сигналов

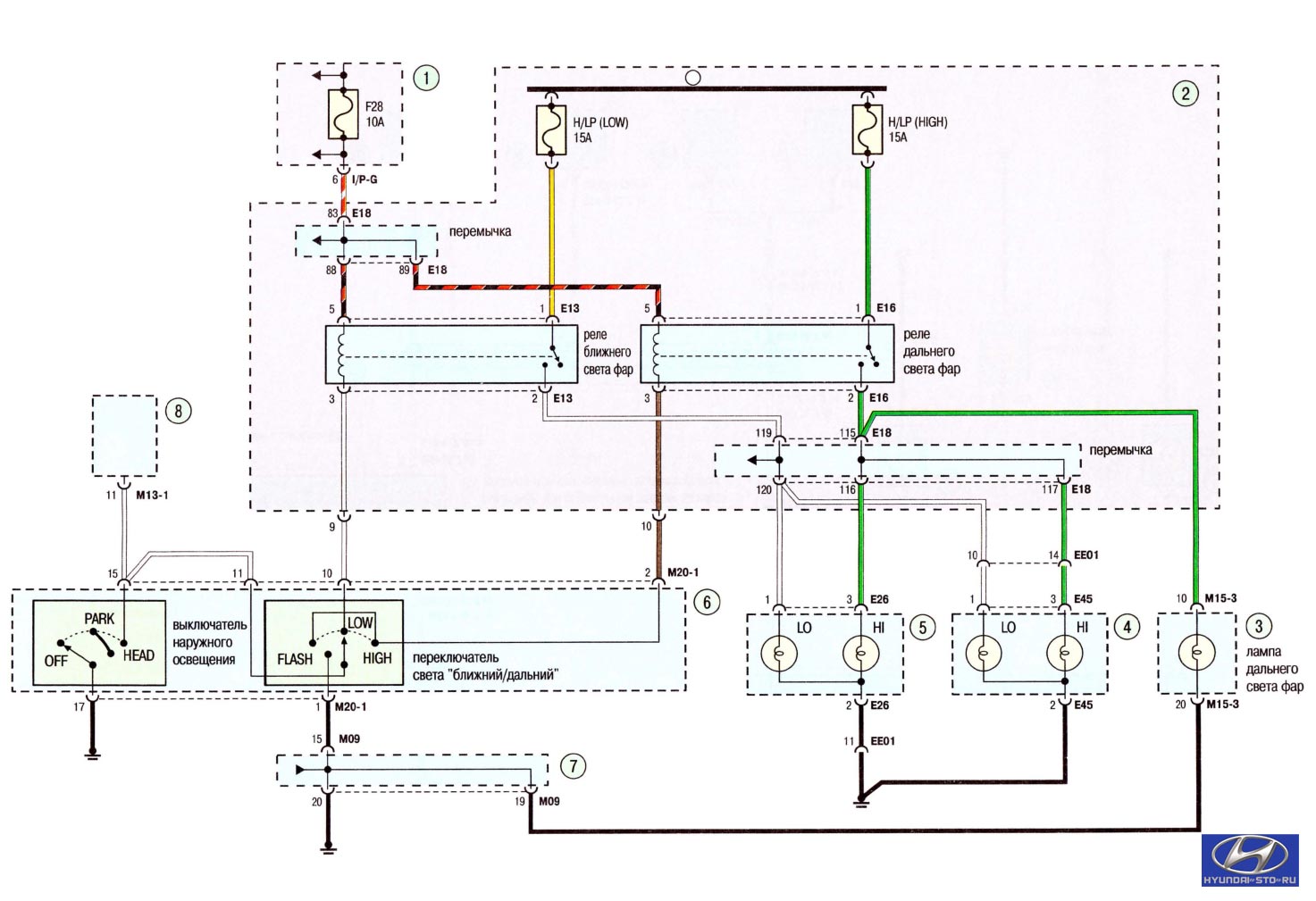

Хендай Туссан. Электросхема 8. Фары головного света

Хендай Туссан. Электросхема 8. Фары головного света: 1 - блок предохранителей и реле в салоне; 2 - блок предохранителей и реле в моторном отсеке; 3 - комбинация приборов; 4 - правая фара головного света; 5 - левая фара головного света; 6 - подрулевой переключатель; 7 - перемычка; 8 - блок управления электрооборудованием салона и противоугонной сигнализацией ETACS
