Hyundai Tucson. Электросхема 4а. Система управления двигателем G6BA

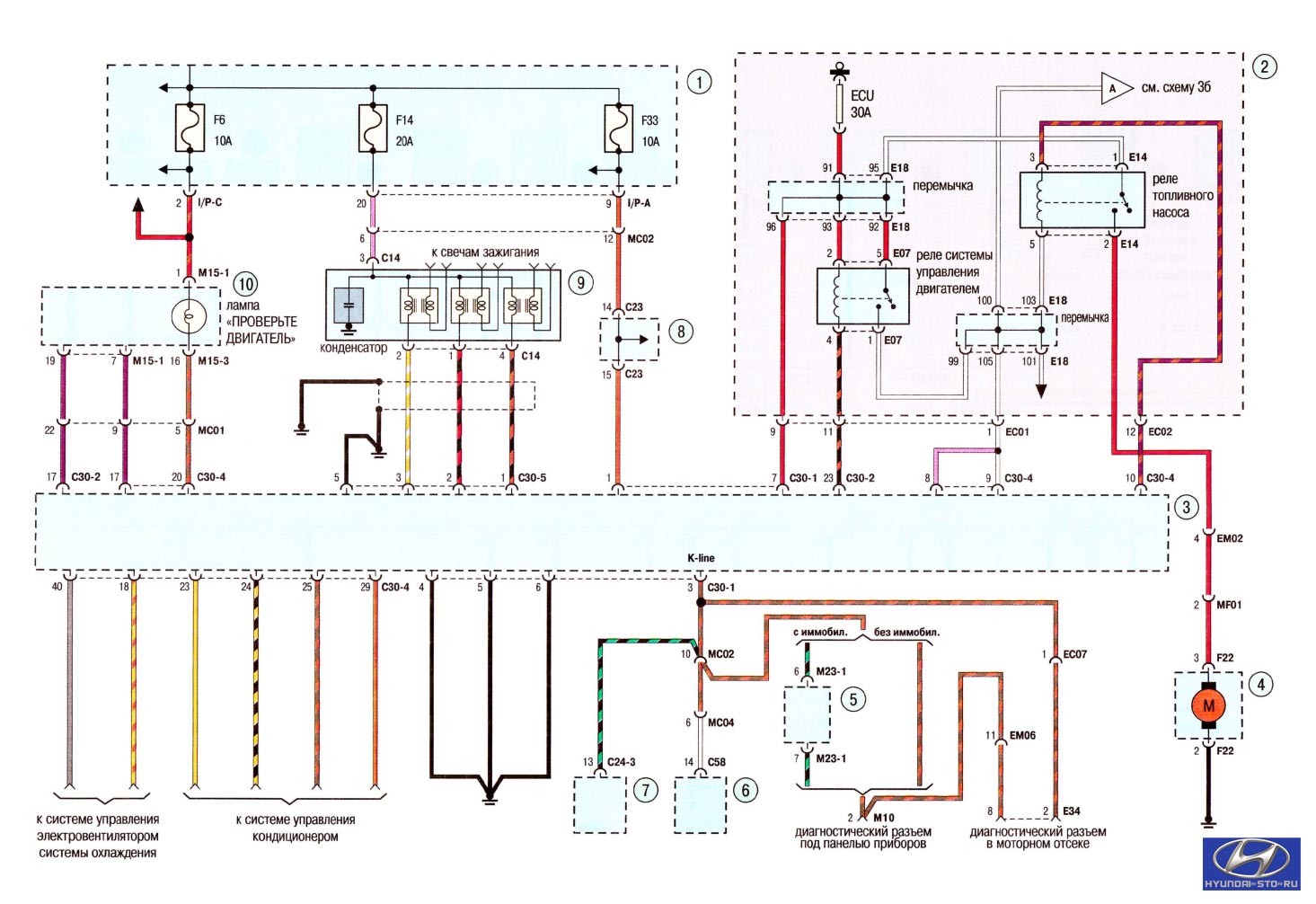

Электросхема 4а. Система управления двигателем G6BA: 1
- блок предохранителей и реле в салоне; 2 - блок предохранителей и реле
в моторном отсеке; 3 - ЭБУ двигателем; 4 - топливный модуль; 5 - блок
управления иммобилизатором; 6 - блок управления электромагнитной муфтой
заднего моста; 7 - блок управления автоматической коробкой передач; 8 -
перемычка; 9 - катушка зажигания; 10 - комбинация приборов
Hyundai Tucson. Электросхема 4б. Система управления двигателем G6BA

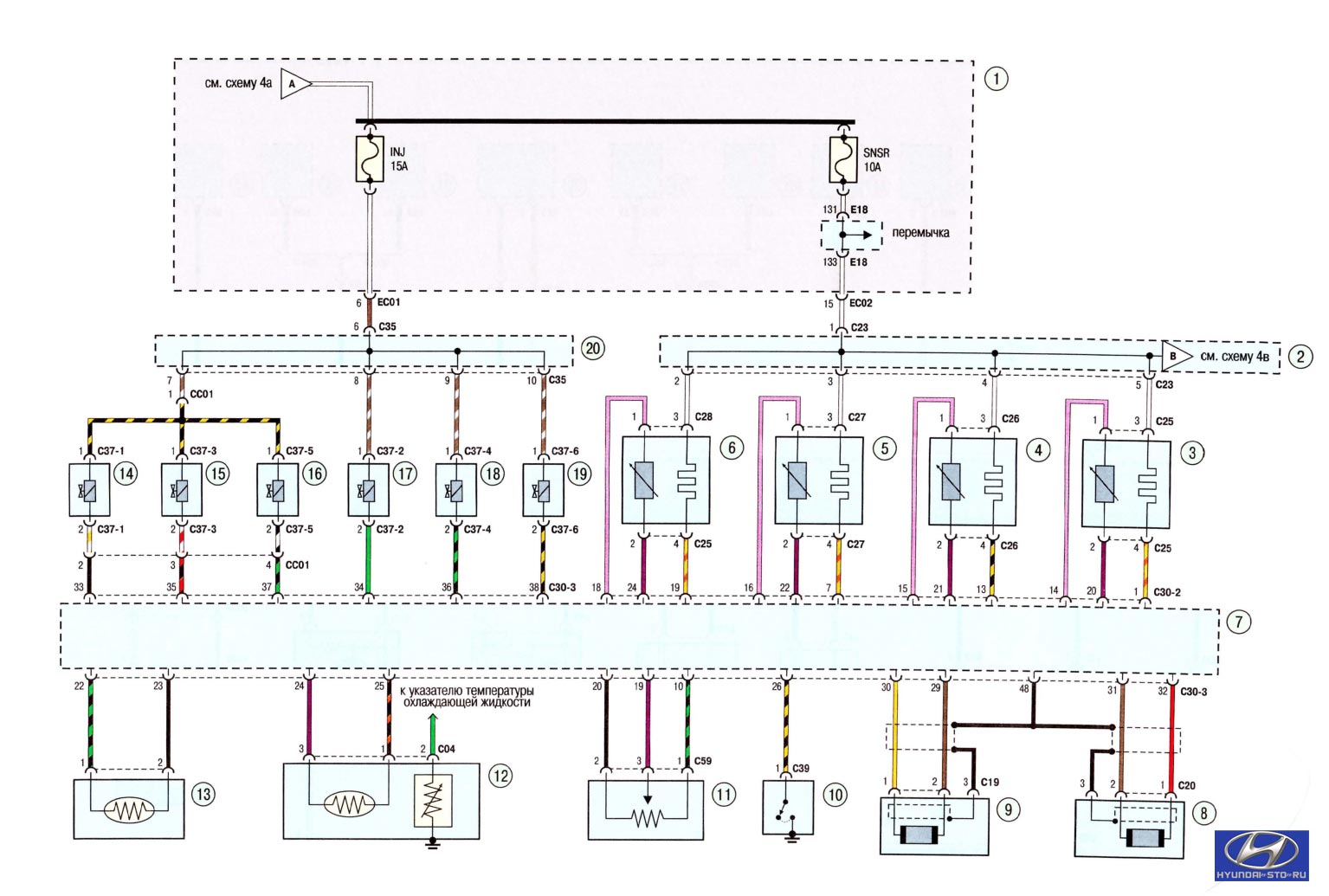

Электросхема 4б. Система управления двигателем G6BA: 1
- блок предохранителей и реле в моторном отсеке; 2, 20 - перемычки; 3, 4
- управляющие датчики концентрации кислорода; 5, 6 - диагностические
датчики концентрации кислорода; 7 - ЭБУ двигателем; 8, 9 - датчики
детонации; 10 - датчик давления в системе гидроусилителя рулевого
управления; 11 - датчик положения дроссельной заслонки; 12 - датчик
температуры охлаждающей жидкости; 13-датчик температуры поступающего
воздуха; 14 - форсунка №1; 15 - форсунка №3; 16 - форсунка №5; 17 -
форсунка №2; 18 - форсунка №4; 19 - форсунка №6
Hyundai Tucson. Электросхема 4с. Система управления двигателем G6BA

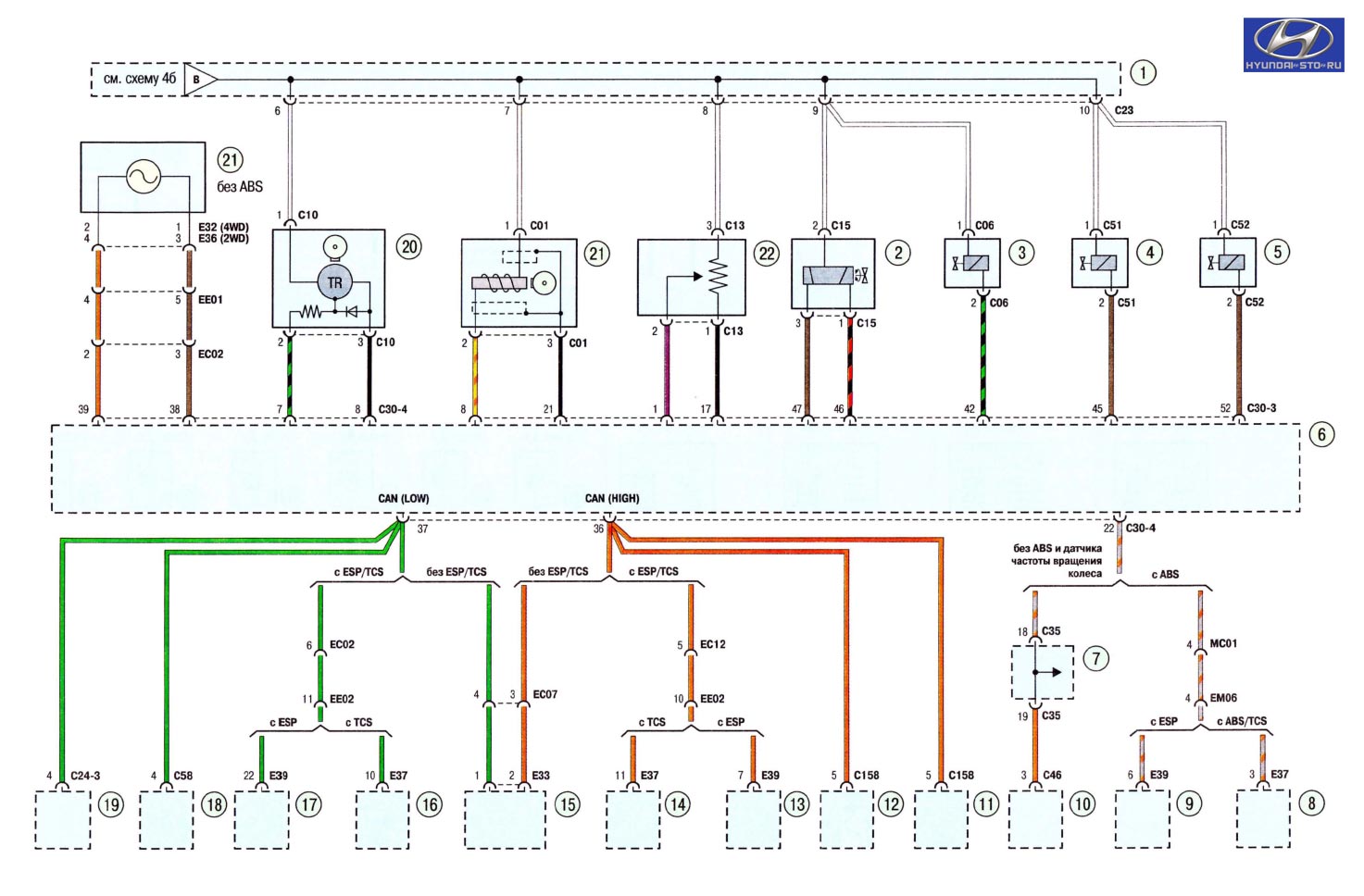

Электросхема 4с. Система управления двигателем G6BA:
1,7- перемычки; 2 - регулятор холостого хода; 3 - клапан продувки
адсорбера; 4, 5 - электродвигатели привода заслонок каналов впускной
трубы; 6 - ЭБУ двигателем; 8, 14, 16 - блок управления ABS; 9, 13, 17 -
блок управления системой ESP (если установлена); 10 - датчик скорости
автомобиля; 11, 19 - блок управления автоматической коробкой передач;
12, 18-блок управления электромагнитной муфтой заднего моста; 15 -
резистор (на автомобилях без ABS и ESP); 20 - датчик положения
коленчатого вала; 21 - датчик положения распределительного вала; 22 -
датчик массового расхода воздуха
