Hyundai Tucson. Снятие и установка раздаточной коробки

Раздаточную коробку снимают для замены сальника ведущего вала и уплотнительного кольца между картерами раздаточной коробки и коробки передач, для ремонта или замены и перед снятием коробки передач.
Вам потребуются: все инструменты, необходимые для снятия привода правого переднего колеса (см. «Снятие и установка приводов передних колес»), защиты картера двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»), приемной трубы (см. «Замена приемной трубы, дополнительного нейтрализатора, дополнительного и основного глушителей»), переднего карданного вала (см. «Снятие и установка карданной передачи»), а также торцовая головка, ключ «на 14».
1. Снимите защиту картера двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).

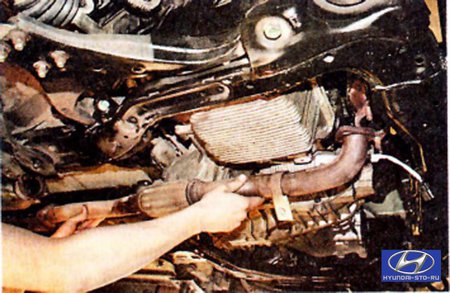

2. Снимите приемную трубу (см. «Замена приемной трубы, дополнительного нейтрализатора, дополнительного и основного глушителей»).
3. Слейте масло из раздаточной коробки (см. «Проверка уровня и замена масла в раздаточной коробке»).
4. Слейте масло из коробки передач (см. «Проверка уровня и замена масла в механической коробке передач»).
5. Снимите привод правого переднего колеса (см. «Снятие и установка приводов передних колес»).

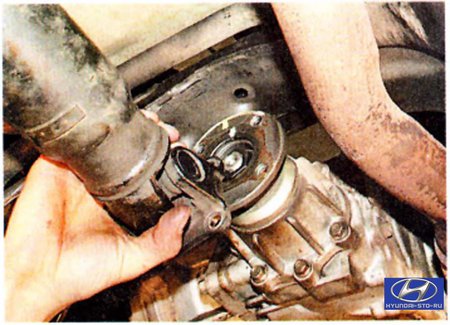

6. Отсоедините от фланца ведомого вала фланцевую вилку переднего карданного вала и отведите вал в сторону (см. «Снятие и установка карданной передачи»).

Полезный совет
Для удобства работы лучше снять передний карданный вал полностью.

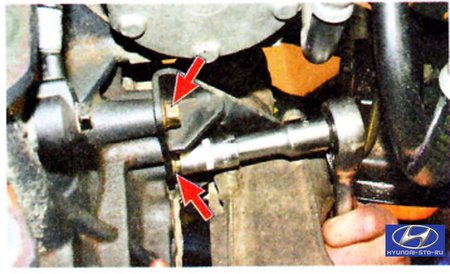

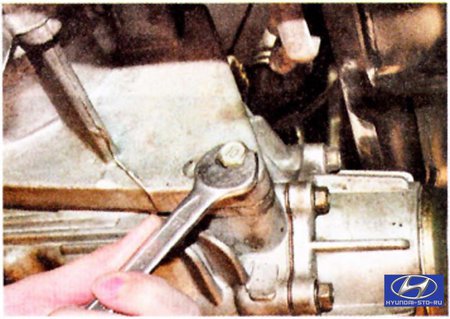

7. Выверните два болта крепления кронштейна раздаточной коробки к блоку цилиндров...

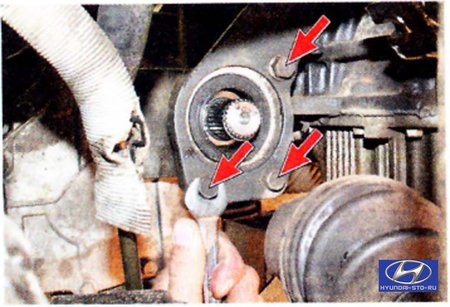

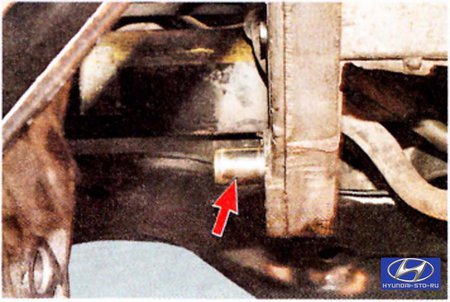

8. ...три болта крепления кронштейна к раздаточной коробке и снимите кронштейн.

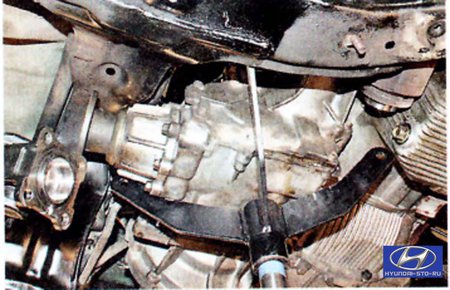

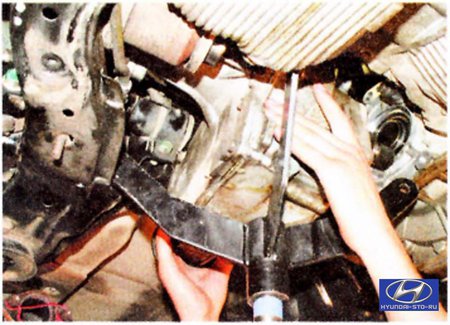

9. Установите под раздаточную коробку надежную опору.

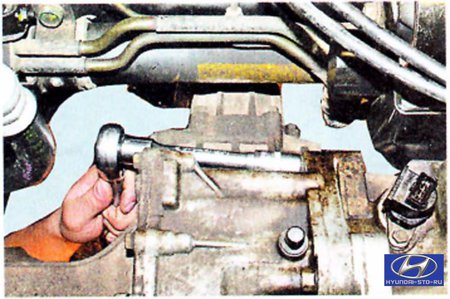

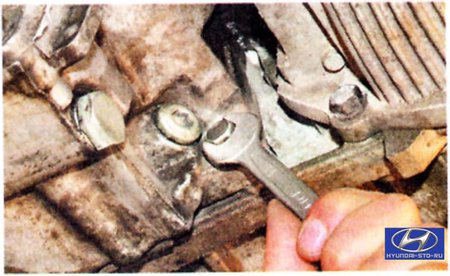

10. Выверните верхний задний...

11. ...верхнии передний...

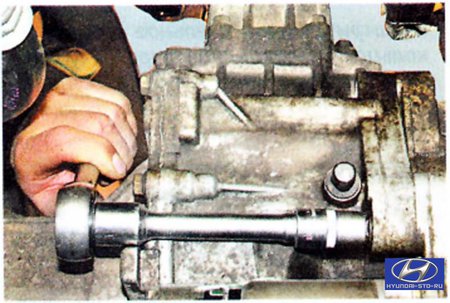

12. ...нижнии передний...

13. ...и нижний задний болты крепления раздаточной коробки к коробке передач.

14. Снимите раздаточную коробку, выдвигая ее ведущий и промежуточный валы из коробки дифференциала и полуосевой шестерни коробки передач.

Примечания

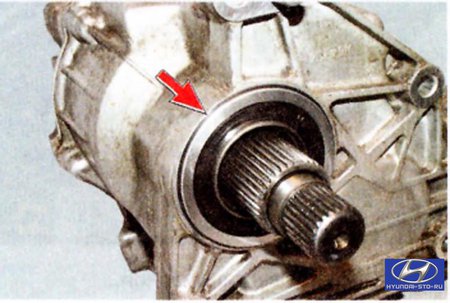

Осмотрите уплотнительное резиновое кольцо, установленное в проточку картера раздаточной коробки. Сильно обжатое или надорванное кольцо замените.

Перед установкой раздаточной коробки убедитесь в наличии и целости установочного штифта в ее картере.

15. Установите раздаточную коробку и все снятые детали в порядке, обратном снятию.
16. Залейте масло в коробку передач (см. «Проверка уровня и замена масла в механической коробке передач») и в раздаточную коробку (см. «Проверка уровня и замена масла в раздаточной коробке»).
