Hyundai Tucson. Раздаточная коробка

Особенности конструкции

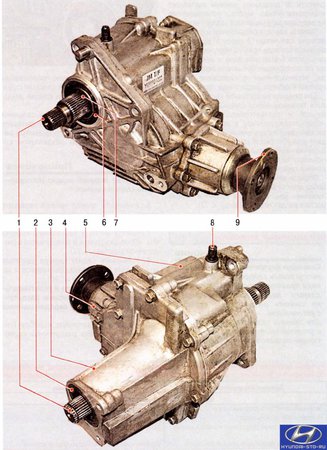

Рис. 6.10. Раздаточная коробка: 1 - промежуточный вал; 2 - сальник корпуса внутреннего шарнира привода правого переднего колеса; 3 - боковая крышка картера раздаточной коробки; 4 - задняя крышка картера раздаточной коробки; 5 - картер раздаточной коробки; 6 - сальник ведущего вала; 7 - ведущий вал; 8 - сапун; 9 - фланец ведомого вала
Раздаточная коробка автомобиля Hyundai Tucson жестко прикреплена к картеру коробки передач. Приводом для раздаточной коробки служит коробка дифференциала, во внутренние шлицы цапфы правой крышки которой установлен ведущий вал 7 (рис. 6.10). Внутри полого ведущего вала установлен промежуточный вал 1, передающий крутящий момент от правой полуосевой шестерни дифференциала к приводу правого переднего колеса.
Раздаточная коробка двухступенчатая. Первая ступень составлена цилиндрическими ведущей и ведомой шестернями, последняя из которых, в свою очередь, выполнена за одно целое с конической гипоидной ведущей шестерней второй ступени. В зацепление с ведущей шестерней второй ступени входит ведомая шестерня, выполненная за одно целое с выходным валом раздаточной коробки, на котором установлен фланец 9, служащий для присоединения карданной передачи.
Межосевой дифференциал в раздаточной коробке отсутствует, так как функцию перераспределения момента между осями в зависимости от дорожных условий выполняет электромагнитная муфта, установленная на ведущем валу редуктора заднего моста.
Полость картера раздаточной коробки уплотнена сальником 2 корпуса внутреннего шарнира привода правого переднего колеса, сальником 6 ведущего вала и аналогичным им по конструкции сальником ведомого вала, установленным в горловине задней крышки 4 картера раздаточной коробки.
Для ремонта раздаточной коробки требуются большой набор специальных инструментов и соответствующая подготовка исполнителя, поэтому в данном разделе рассмотрены только снятие и установка раздаточной коробки и замена ее уплотнений. В случае необходимости ремонта раздаточной коробки обращайтесь на специализированный сервис.
Порядок замены масла в раздаточной коробке описан в разд. 4 «Техническое обслуживание» (см. «Проверка уровня и замена масла в раздаточной коробке»).

Hyundai Tucson. Возможные неисправности раздаточной коробки, их причины и способы устранения

Причина неисправности	Способ устранения
Шум при движении автомобиля
Залито масло несоответствующей марки	Залейте масло требуемой марки
Недостаточный уровень масла	Долейте масло до нормы
Ослабление крепления раздаточной коробки к картеру коробки передач	Затяните крепление
Износ или повреждение шестерен и подшипников	Отремонтируйте раздаточную коробку на сервисе
Утечка масла
Разрушение или повреждение сальников и уплотнительного кольца между картерами раздаточной коробки и коробки передач	Замените сальники и уплотнительное кольцо
