Great Wall Safe / Deer. Электросхемы - часть 2

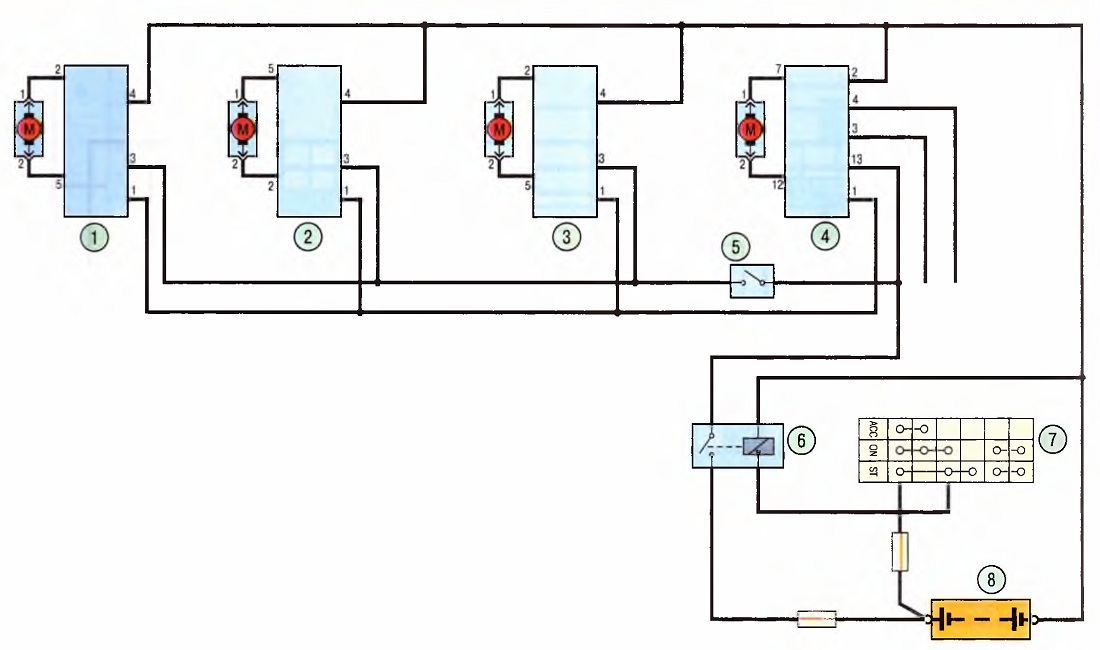

Схема 6. Стеклоподъемники автомобиля Great Wall Safe: 1 - клавиша управления стеклоподъемником задней правой двери; 2 - клавиша управления стеклоподъемником задней левой двери; 3 - клавиша управления стеклоподъемником передней правой двери; 4 - клавиша управления стеклоподъемником передней левой двери; 5 - кнопка блокировки управления стеклоподъемниками задних дверей; 6 - реле стеклоподъемников; 7 - выключатель (замок) зажигания; 8 - аккумуляторная батарея

Схема 7. Головное устройство аудиосистемы: 1 - аккумуляторная батарея; 2 - выключатель (замок) зажигания; 3 - прикуриватель; 4 - антенна, встроенная в боковое окно; 5 - головное устройство аудиосистемы; 6 - динамик левой передней двери; 7 - динамик левой передней двери; 8 - динамик левой задней двери; 9 - динамик правой задней двери

Схема 8. Лампы ближнего и дальнего света: 1 - реле блок-фар; 2 - переключатель наружного освещения и указателей поворота (левый подрулевой I- переключатель); 3 - переключатель головного света; 4 - аккумуляторная батарея; 5 - сигнализация дальним светом; б - основной дальний свет фар; 7 - сигнализатор включения дальнего света фар
