Great Wall Safe / Deer. Электросхемы - часть 1

Схема 1. Система кондиционирования воздуха автомобиля Great Wall Safe: 1 - выключатель (замок) зажигания; 2 - датчик давления хладагента; 3 - электронный блок управления двигателем; 4 - блок управления системой отопления, кондиционирования и вентиляции салона; 5 - реле компрессора кондиционера; 6 - реле датчика температуры охлаждающей жидкости; 7 - аккумуляторная батарея; 8 - модуль регулировки режимов работы вентилятора; 9 - воздухонагнетатель; 10 - водяной клапан; 11 - сервопривод вентилятора режимов работы вентилятора; 12 - сервопривод режима рециркуляции; 13 - сервопривод регулятора температуры поступающего в салон воздуха; 14 - реле вентилятора системы охлаждения; 15 - муфта компрессора кондиционера; 16 - вентилятор системы охлаждения

Схема 2. Система кондиционирования воздуха автомобиля Great Wall Deer: 1 - выключатель (замок) зажигания; 2 - реле компрессора кондиционера; 3 - датчик давления хладагента; 4 - выключатель кондиционера; ; - жгут проводов двигателя; 6 - воздухонагнетатель; 7 - аккумуляторная батарея; 8 - регулировки режимов :а£сты вентилятора; 9 - переключатель режимов работы вентилятора

Схема 3. Центральный замок автомобиля Great Wall Deer:
1 - аккумуляторная батарея; 2 - блок управления центральным замком; 3 - клавиша блокировки и разблокировки замков дверей; 4 - привод замка левой передней двери; 5 - привод замка правой передней двери; 6 - привод замка левой задней двери; 7 - привод замка правой задней двери

Схема 4. Центральный замок автомобиля Great Wall Safe:

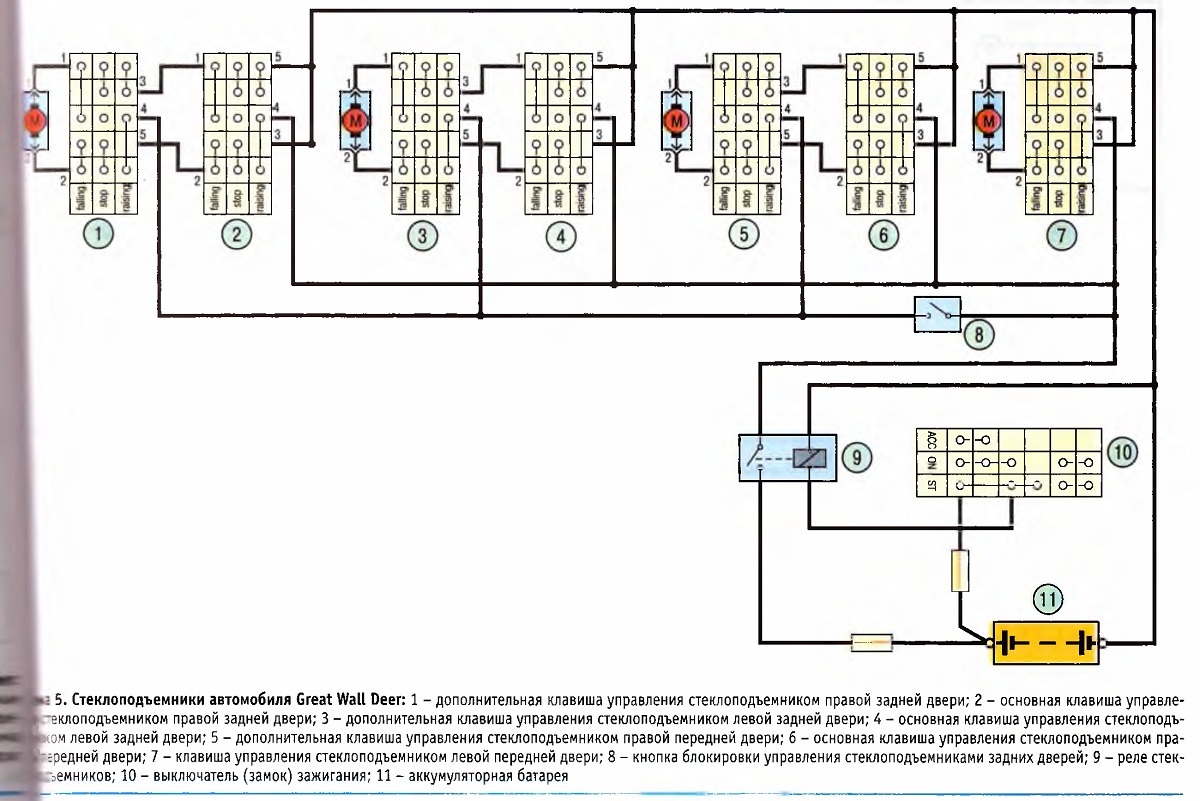

Схема 5 Стеклоподъемники автомобиля Great Wall Deer:
