Great Wall Safe / Deer. МОНТАЖНЫЕ БЛОКИ. РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК, РЕЛЕ И ИХ ЗАМЕНА

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в моторном отсеке и салоне автомобиля.

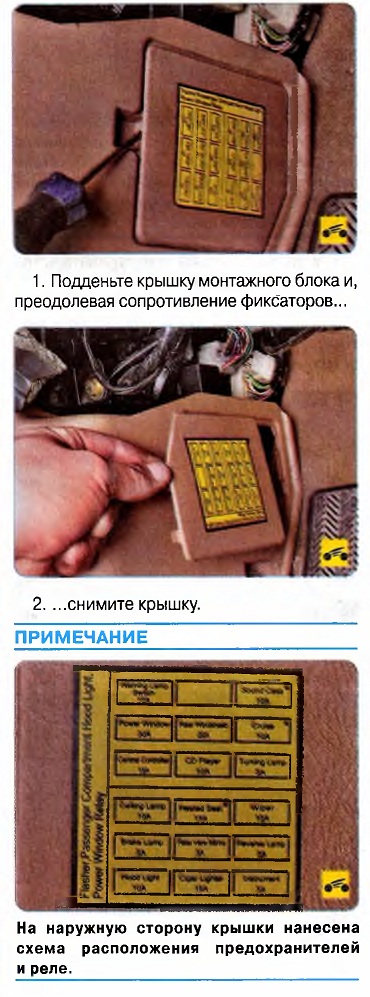

Монтажный блок реле и предохранителей установлен в салоне автомобиля под левой нижней облицовкой передней стойки и закрыт крышкой (рис. 10.1). Назначение предохранителей и реле приведено в табл. 10.1.

Рис. 10.1. Предохранители и реле в монтажном блоке, расположенном в салоне автомобиля

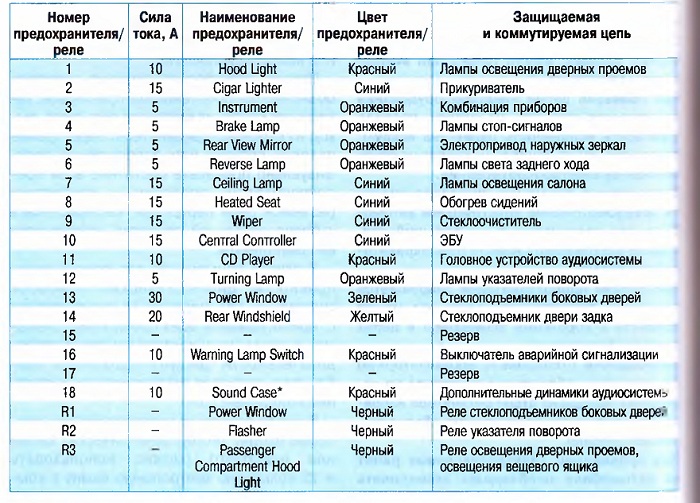

Таблица 10,1  ЦЕПИ, ЗАЩИЩАЕМЫЕ ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И КОММУТИРУЕМЫЕ РЕЛЕ, УСТАНОВЛЕННЫМИ В МОНТАЖНОМ БЛОКЕ В САЛОНЕ

3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

ПРЕДУПРЕЖДЕНИЕ

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, - это может привести к повреждению электрических приборов и даже к пожару.
4. Извлеките заменяемый предохранитель.
ПРИМЕЧАНИЕ

Так выглядит перегоревший предохранитель (показанная перемычка внутри держателя перегорела и разорвалась). Для замены используйте запасной предохранитель того же номинала (и цвета).


5. Установите новый предохранитель того же номинала (и цвета).

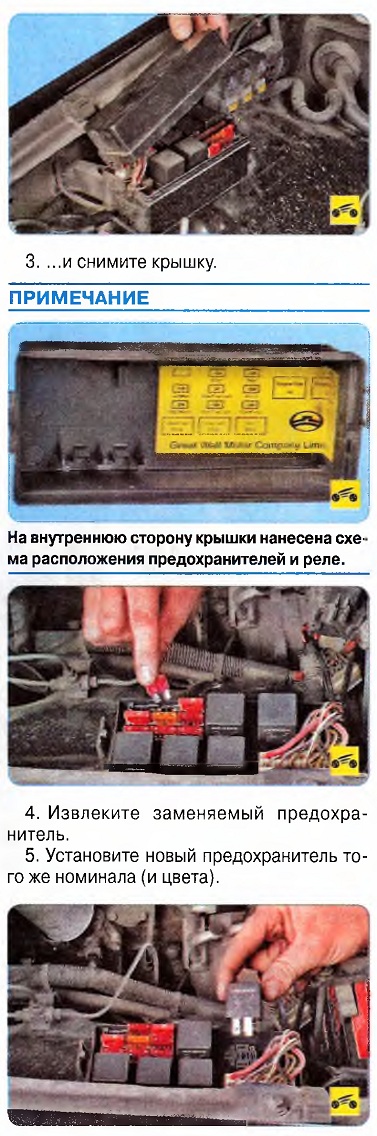

Для доступа к предохранителям и реле монтажного блока, расположенного в моторном отсеке, выполните следующие операции.

6. При необходимости извлеките и замените реле.

7. Установите детали в порядке, обратном снятию.

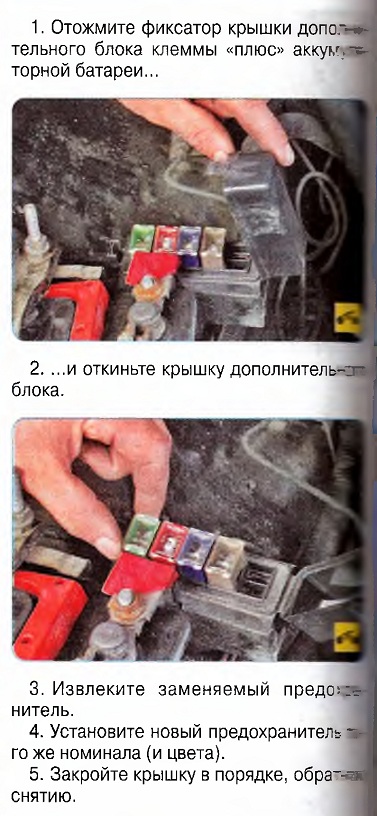

Для доступа к предохранителям дополнительного блока, прикрепленного к клемме «плюс» аккумуляторной батареи, выполните следующие операции.
